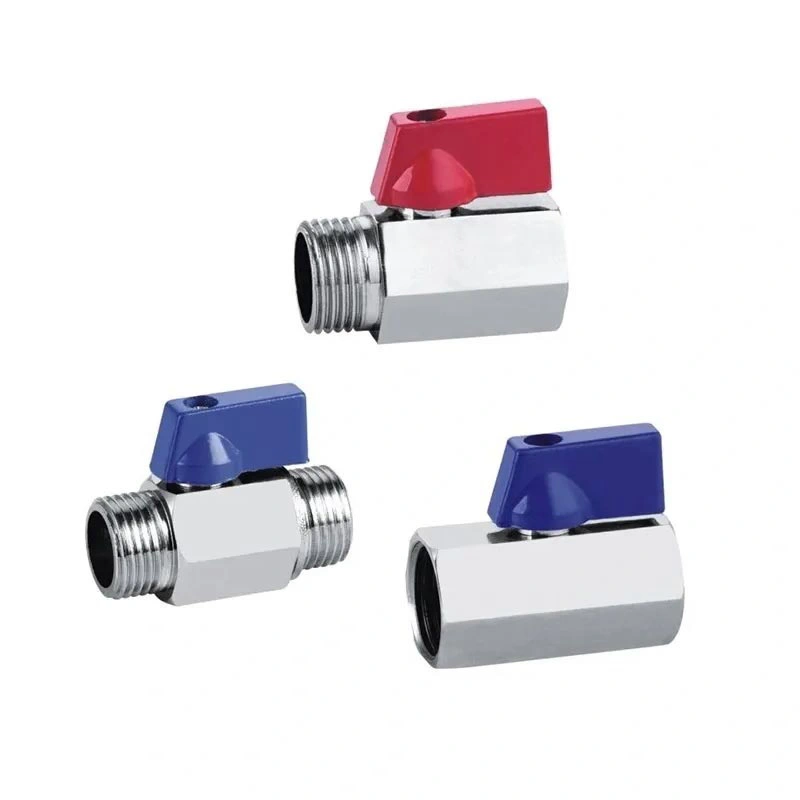

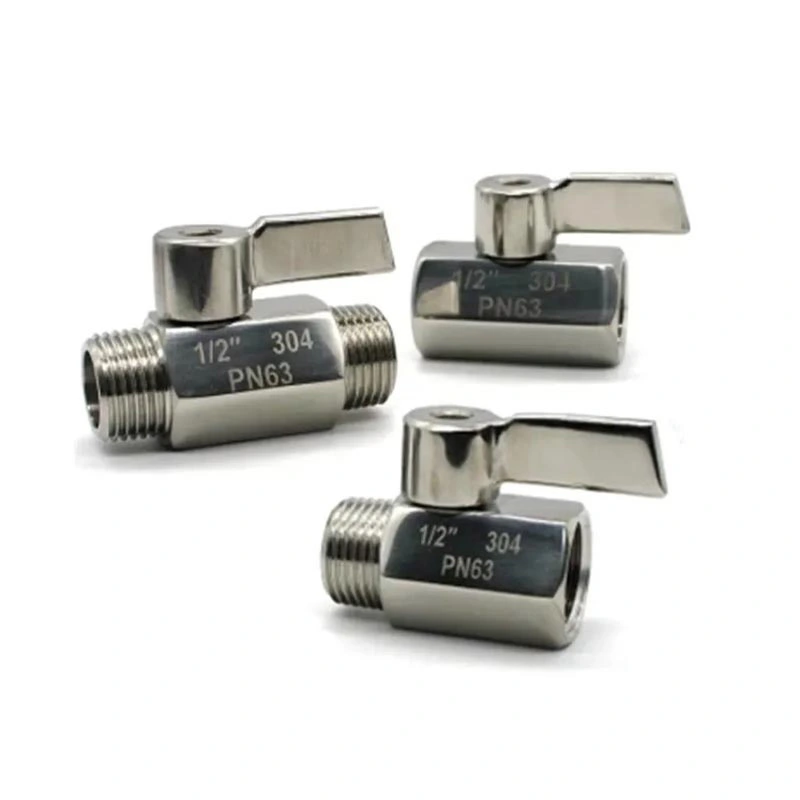

Міні-кульовий кран з нержавіючої сталі

Міні-кульовий кран з нержавіючої сталі призначений для компактних трубопроводів і обладнання, де простір обмежений, але потрібен запірний клапан на чверть оберту. Його корпус із нержавіючої сталі, різьбові з’єднання NPT або BSP і компактна робоча ручка роблять його придатним для невеликих вузлів трубопроводів, інструментів і обладнання для транспортування рідин. Клапан можна вибрати відповідно до необхідного тиску, температури, середовища та специфікації підключення.

Основні розміри

Структура продукту та характеристики

Компактне чвертьобертове керування

Клапан використовує кульовий механізм на чверть оберту для вмикання/вимкнення. Обертання ручки змінює положення кулі та відкриває або закриває прохідний канал. Цей метод роботи підходить для застосувань, де клапан потрібно часто використовувати або де потрібна проста функція відключення.

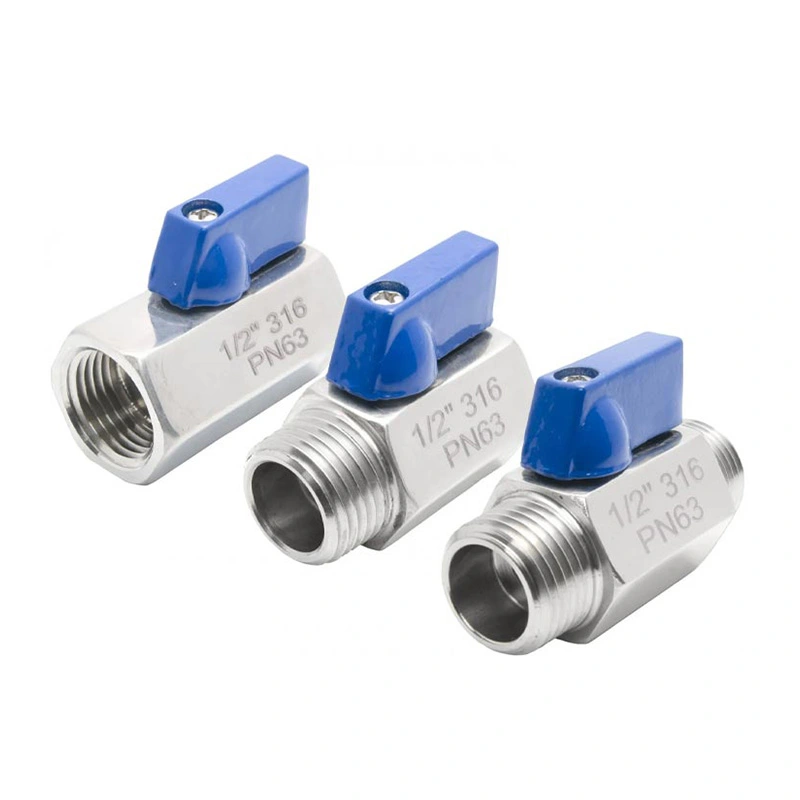

Конструкція з нержавіючої сталі 316

Корпус клапана вказано як ASTM A351 CF8M (316), а ASTM A182 F316 використовується для кулі та штока. Ця комбінація матеріалів забезпечує конструкцію з нержавіючої сталі для застосувань, де важливі стійкість до корозії та сумісність матеріалів. Фактична придатність повинна бути перевірена на технологічне середовище та умови експлуатації.

Різьбові з'єднання NPT і BSP

Клапан доступний з різьбовими з’єднаннями NPT і BSP для інтеграції з сумісними трубопроводами та обладнанням. Тип різьби слід підтвердити перед замовленням, оскільки різьби NPT і BSP використовують різні стандарти різьблення, і їх не слід розглядати як взаємозамінні з’єднання.

Конфігурація сидіння RPTFE

Стандартним матеріалом сидіння є RPTFE (PTFE+15%fv). Вибір сидіння повинен здійснюватися з урахуванням робочого середовища, робочої температури і тиску. Якщо застосування включає агресивні хімічні речовини або спеціальні технологічні рідини, перед вибором клапана слід підтвердити сумісність матеріалів.

Міркування щодо вибору

Для вибору невеликого кульового крана потрібно більше, ніж відповідність розміру труби. Слід враховувати робоче середовище, тиск, температуру, тип підключення та доступний простір для встановлення. Обмеження тиску та температури клапана слід перевірити на фактичні робочі умови перед встановленням.

Для різьбових установок перевірте, чи використовує трубопровід різьбу NPT або BSP. Для обладнання з обмеженим доступом перевірте положення ручки та доступний зазор навколо клапана. Сідло та ущільнювальні матеріали також повинні бути сумісні з технологічною рідиною, щоб уникнути передчасного зносу компонентів.

Сценарії застосування

Міні-кульовий кран із нержавіючої сталі можна використовувати для запірного обслуговування в компактних рідинних системах та обладнанні, де потрібна менша система клапанів. Типові програми включають:

Системи водопостачання та водовідведення

Пневматичне обладнання та лінії стисненого повітря

Контрольно-вимірювальні прилади та випробувальне обладнання

Малі машини та засоби автоматизації

Системи охолодження та блоки фільтрації

Лабораторні та сантехнічні установки

Системи обробки рідин легкої промисловості

Встановлення та обслуговування

Перед встановленням перевірте розмір клапана, тип різьби, номінальний тиск, температурний діапазон і сумісність матеріалів. Очистіть трубну різьбу та видаліть сторонні частинки, які можуть пошкодити з’єднання або ущільнювальну поверхню. Використовуйте відповідний метод ущільнення різьби для вибраного з’єднання та уникайте надмірного зусилля затягування.

Після встановлення поверніть рукоятку на повний діапазон чверті оберту та перевірте з’єднання на наявність витоку під час введення системи в експлуатацію. Під час технічного обслуговування ізолюйте клапан від джерела тиску перед перевіркою або заміною внутрішніх компонентів.

Якість і документація

Перевірка виробництва може включати перевірку розмірів, перевірку матеріалу, перевірку складання та випробування тиском або герметичністю відповідно до застосовних вимог до продукту та замовлення. Для підтвердження розмірів і вибору проекту можна надати креслення виробів і технічні характеристики. За потреби також можуть бути оформлені матеріальна документація та протоколи перевірок.

FAQ

Q1: Для чого використовується міні-кульовий кран з нержавіючої сталі?

A Міні-кульовий кран з нержавіючої сталів основному використовується для включення/відключення рідини в компактних системах трубопроводів, обладнання та приладів. Він підходить для сумісної води, повітря, масла та інших промислових середовищ у межах зазначеного діапазону тиску та температури.

Q2: Яка різниця між нитками NPT і BSP?

NPT і BSP — це різні стандарти різьби з різними профілями різьби та специфікаціями. Різьба клапана має відповідати сполучній трубі або фітингу, тому необхідний стандарт різьби слід підтвердити перед замовленням.

Q3: Які матеріали використовуються для клапана?

Стандартна конфігурація використовує ASTM A351 CF8M (316) для корпусу, ASTM A182 F316 для кулі та виносу та RPTFE (PTFE+15%fv) для сидіння. Інші матеріали доступні за запитом.

Q4: Який тиск і температуру може витримати клапан?

Зазначений максимальний тиск становить 285 фунтів на квадратний дюйм, а діапазон температур становить -25 ℃ ~ 150 ℃. Фактично допустимі робочі умови повинні бути підтверджені відповідно до розміру клапана, середовища, температури та застосовного номінального тиску та температури.

Q5: Чи можу я запросити креслення продукту перед замовленням?

так Розмірні креслення та технічні специфікації можуть бути надані для підтвердження розміру клапана, типу з’єднання, монтажних розмірів та інших необхідних параметрів перед виготовленням.

Q6: Чи можна перевірити матеріал клапана?

так Перевірку матеріалу та відповідну інспекційну документацію можна організувати відповідно до конфігурації клапана та вимог замовлення. Відповідний обсяг перевірки має бути підтверджений під час розміщення замовлення.

Q7: Чи доступні різні матеріали?

так Інші комбінації корпусу, кулі, штока, сідла та ущільнювального матеріалу можуть бути розглянуті для конкретних умов експлуатації за умови сумісності з необхідним тиском, температурою та середовищем.
