Виробник прохідних клапанів для точного контролю потоку в промислових системах

Прохідні клапани Shangtai призначені для застосувань, які вимагають контрольованого регулювання потоку, дроселювання та надійного закриття в промислових системах трубопроводів. Лінійний рух диска відносно сідла дозволяє поступово регулювати відкриття клапана, що робить цей тип клапана придатним для систем, де контроль потоку є важливішим, ніж підтримання мінімально можливої ​​втрати тиску.

Shangtai постачає конфігурації литих і кованих запірних клапанів із вуглецевої та нержавіючої сталі для пар, води, нафти, газу, хімічної обробки, нафтохімії, виробництва електроенергії та загальнопромислових послуг. Конструкцію клапана, номінальний тиск, кінцеве з’єднання, обрізку та спосіб роботи можна вибрати відповідно до середовища та умов експлуатації.

Схеми прохідних клапанів для різних схем трубопроводів

Тип корпусу клапана впливає на напрямок потоку, втрату тиску, простір для установки та доступ для обслуговування. Shangtai може надати різні моделі запірних клапанів відповідно до розташування трубопроводу та вимог до обслуговування.

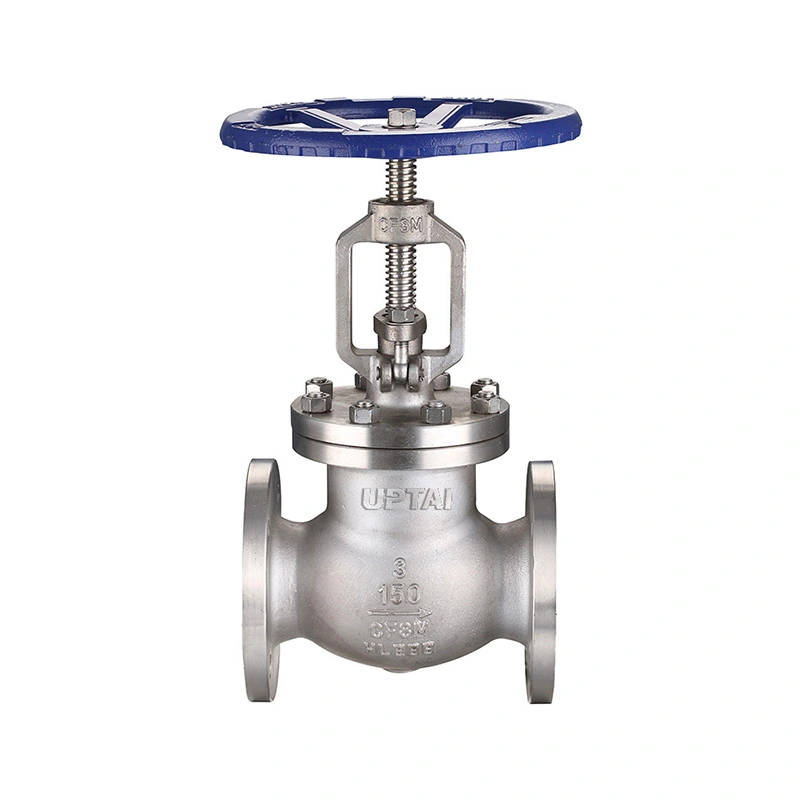

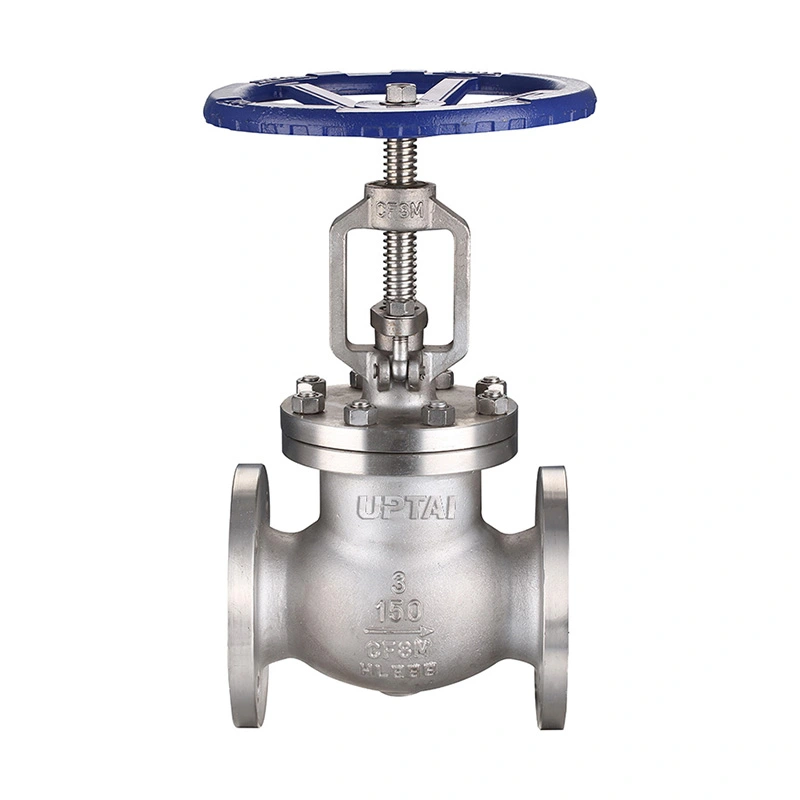

Лита та кована конструкція запірного клапана

Shangtai пропонує як литі, так і ковані конструкції для різних промислових потреб. Відповідний метод виробництва залежить від розміру клапана, класу тиску, матеріалу, механічних вимог і специфікацій проекту.

Вибір матеріалу має ґрунтуватися на робочому середовищі, температурі, тиску, умовах корозії та застосовних стандартах проекту. Конфігурації з вуглецевої та нержавіючої сталі можна вибрати для різних технологічних і комунальних послуг.

Вибір матеріалів і обробки

Корпус клапана є лише частиною процесу вибору матеріалу. Сідло, диск, шток та інші зволожені компоненти або компоненти, що перебувають під тиском, також слід враховувати відповідно до середовища та робочого середовища.

Flow Regulation and Pressure Drop Considerations

Прохідні клапани зазвичай вибирають, коли трубопровід потребує більш контрольованого регулювання потоку, ніж може забезпечити простий запірний клапан. Положення диска можна змінювати поступово, щоб регулювати площу проходу та впливати на швидкість потоку.

Однак внутрішній шлях потоку запірного клапана зазвичай створює більшу втрату тиску, ніж повнопрохідний клапан із прямим проходом. З цієї причини вибір клапана повинен збалансувати необхідну функцію керування з допустимим падінням тиску та вимогами до енергії системи.

Ручна та автоматизована робота

Залежно від розміру клапана, умов експлуатації та вимог до керування, прохідні клапани Shangtai можуть бути налаштовані на ручну або автоматизовану роботу. Керування ручним штурвалом підходить для застосувань, де достатньо локального регулювання, тоді як керовані конфігурації можна інтегрувати в автоматизовані системи керування процесом.

Для вимог до автоматизованого клапана при виборі приводу слід враховувати робочий крутний момент або тягу, розмір клапана, перепад тиску, частоту керування, доступну потужність або подачу повітря та умови навколишнього середовища.

Програми в Steam, Process і Utility Systems

Прохідні клапани широко використовуються в промислових системах, де потрібне регулювання витрати, контроль тиску або надійне закриття. Їх застосування залежить від матеріалу корпусу, номінального тиску, температурного діапазону, комплектації та конфігурації з’єднання.

Кінцеві з'єднання та вимоги до встановлення

Shangtai може постачати запірні клапани з різними конфігураціями кінцевих з’єднань, включаючи фланцеві, стикові зварні, розтрубні, різьбові та інші з’єднання, визначені проектом. Вибране з'єднання повинно відповідати стандарту трубопроводу, класу тиску, розмірам і способу монтажу.

Перед установкою перевірте етикетку та розмір клапана, номінальний тиск, розміри підключення, напрямок потоку, сумісність прокладок, центрування болтів, чистоту трубопроводу та доступний простір для роботи маховичка або приводу.

Більшість корпусів прохідних клапанів містять маркування напрямку потоку. Клапан слід встановлювати відповідно до позначеного напрямку та відповідних креслень трубопроводу або специфікацій проекту.

Для інших конфігурацій промислової арматури відвідайтеАсортимент продукції Shangtai Valveщоб переглянути доступні продукти та програми.

Виробництво, тестування та контроль якості

Shangtai керує виробництвом і перевіркою відповідно до заданої конфігурації клапана та вимог проекту. Контроль якості може охоплювати перевірку розмірів, вимоги до матеріалів, випробування тиском, ефективність ущільнення, робочу функцію та інші відповідні елементи перевірки.

Клапани Shangtai мають сертифікати ISO 9001, CE та EAC. Вибрані продукти також можуть бути виготовлені та випробувані відповідно до застосовних міжнародних стандартів, включаючи API 6D та API 598, якщо цього вимагає проект.

Як визначити прохідний клапан

Для точного вибору клапана надайте якомога більше робочої інформації. Основна специфікація зазвичай включає номінальний розмір, клас тиску, робоче середовище, робочу температуру, необхідну швидкість потоку, допустимий перепад тиску, кінцеве з’єднання, матеріал корпусу, вимоги до кріплення та спосіб роботи.

Для технологічних застосувань додаткова інформація, така як тиск перед і після потоку, нормальна та максимальна швидкість потоку, щільність або в’язкість рідини, вимоги до відключення та умови керування можуть допомогти визначити відповідну конфігурацію клапана.
