Надійний виробник міні-кульових кранів для компактного контролю промислового потоку

Шантай Міні кульові кранипризначені для трубопроводів малого діаметра, обладнання та систем управління, де потрібне надійне відключення в обмеженому просторі установки. Їх компактна конструкція та робота на чверть оберту забезпечують практичне рішення для швидкої ізоляції потоку у водяних, повітряних, пневматичних, вентиляційних, вентиляційних, іригаційних, контрольно-вимірювальних системах та інших легких системах.

У порівнянні з більшими промисловими кульовими кранами міні-конструкції призначені для компактних трубопроводів і з’єднань обладнання, де простір для встановлення, розмір клапана та конфігурація з’єднання є важливими факторами вибору. Shangtai постачає різні матеріали корпусу та варіанти підключення відповідно до робочого середовища, тиску, температури та вимог до трубопроводів.

Компактна конструкція для обмеженого простору для встановлення

Компактний корпус підходить для трубопроводів малого діаметра та обладнання, де звичайний повнорозмірний клапан може потребувати більше місця для встановлення. Чвертьобертовий механізм дозволяє швидко відкривати або закривати клапан, що робить його придатним для локального відключення та ізоляції для обслуговування.

Для компактних машин, пневматичного обладнання, водоочисних установок, систем опалення, вентиляції, вентиляції та кондиціонування повітря та контрольно-вимірювальних систем слід враховувати розміри клапанів і орієнтацію з’єднань разом із наявним простором для установки. Shangtai може переглянути вимоги до програми, перш ніж підтвердити відповідну конфігурацію.

Варіанти підключення різних трубопроводів малого діаметра

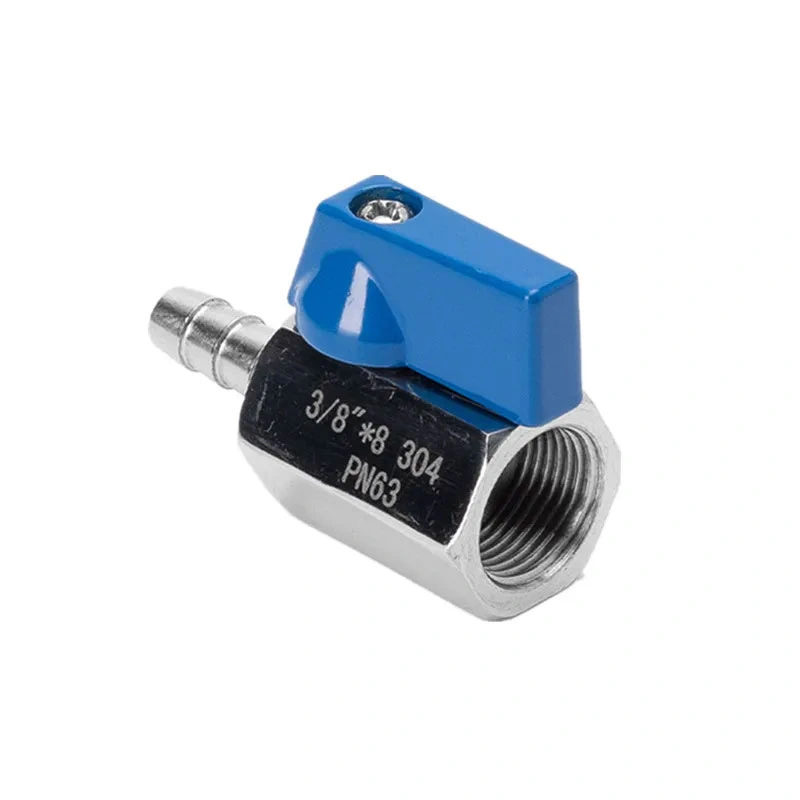

Міні-кульові крани можуть поставлятися з конфігураціями з’єднань, які відповідають різним інтерфейсам трубопроводів і обладнання. Залежно від моделі доступні варіанти можуть включати внутрішню різьбу, зовнішню різьбу, шланг із зазубриною, компресійні та вставні з’єднання.

Різьбові конфігурації можна вибрати за такими стандартами, як BSP, NPT або метричні різьби відповідно до існуючої системи трубопроводів. Сумісність підключення слід підтвердити перед замовленням, щоб уникнути проблем зі встановленням.

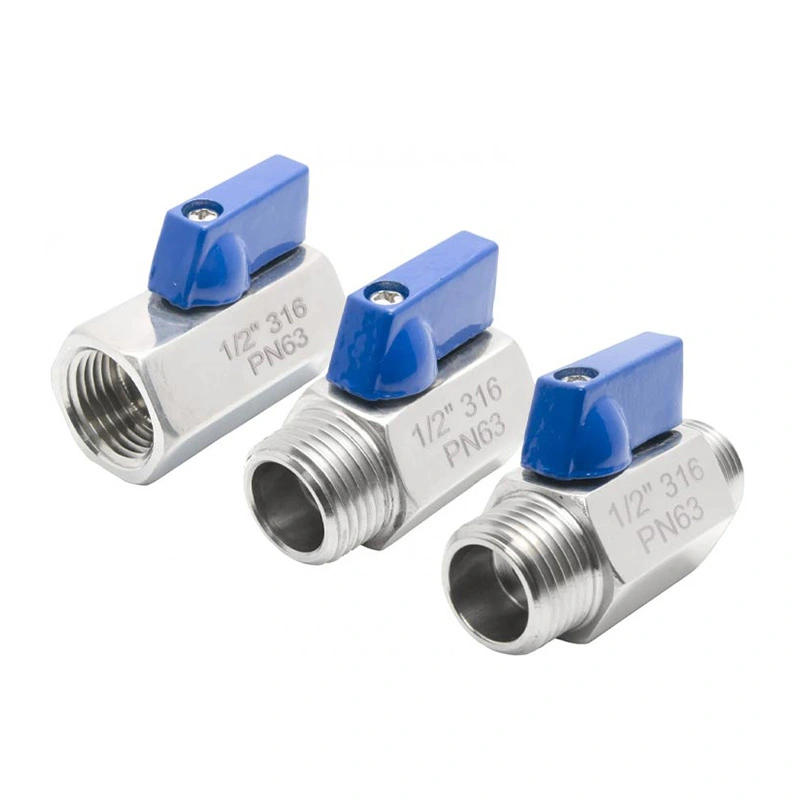

Варіанти корпусу з латуні та нержавіючої сталі

Вибір матеріалу має ґрунтуватися на робочому середовищі та робочому середовищі, а не лише на розмірі клапана. Латунь зазвичай використовується для звичайних водо-, повітряних та інших некорозійних послуг, тоді як нержавіючу сталь можна розглянути, коли потрібна більша стійкість до корозії або чистіший матеріал.

Ущільнювальний матеріал також важливий, оскільки температура, тиск і хімічна сумісність можуть вплинути на якість обслуговування. Запитуючи пропозицію, надайте робоче середовище та умови експлуатації, щоб можна було відповідно переглянути корпус і конфігурацію ущільнення.

Ізоляція потоку увімкнення/вимкнення для систем малого діаметра

Міні-кульові крани в основному призначені для повністю відкритого або повністю закритого контролю потоку. Їх робота на чверть оберту дозволяє оператору швидко ізолювати лінію під час роботи обладнання, технічного обслуговування або усунення несправностей.

Зазвичай вони не призначені для точного безперервного дроселювання. Якщо потрібне точне регулювання потоку, голчастий клапан або спеціальний регулюючий клапан може стати більш відповідним рішенням.

Застосування продукту

Компактні розміри та різноманітні варіанти підключення роблять ці клапани придатними для низки трубопроводів малого діаметра та обладнання, зокрема:

• Водопостачання та малі водопроводи
• Стиснене повітря та пневматичне обладнання
• Блоки HVAC і компактні рідинні системи
• Іригаційне та сільськогосподарське обладнання
• Контрольно-вимірювальні прилади та малі системи керування
• Малі вузли машин і устаткування
• Водоочисне обладнання
• Сумісні нафтові та газові програми

Для застосувань, пов’язаних із корозійними хімікатами, високою температурою, високим тиском або спеціальними газами, перед вибором конфігурація клапана повинна бути підтверджена фактичними умовами експлуатації.

Тиск і міркування щодо встановлення

Застосований номінальний тиск залежить від розміру клапана, матеріалу корпусу, внутрішньої конструкції, ущільнювального матеріалу та типу з’єднання. Компактний клапан не слід вибирати тільки на основі номінального розміру труби. Робочий тиск і температуру слід перевіряти відповідно до конкретної конфігурації клапана.

Більшість двосторонніх конструкцій можуть обслуговувати потік у будь-якому напрямку, якщо конструкція допускає двонаправлену роботу. Якщо конкретна модель має позначений напрямок потоку, вентиль слід встановлювати відповідно до інструкції виробника та конструкції трубопроводу.

Для встановлення в обмеженому просторі обладнання перевірте загальні розміри клапана, зазор ручки, орієнтацію різьби, доступ до трубок і простір для обслуговування перед завершенням конфігурації.

Виробництво та контроль якості

Шантай виробляє клапани відповідно до визначених специфікацій продукту та перевіряє ключові параметри, такі як матеріал корпусу, розміри з’єднання, конфігурація ущільнення, вимоги до тиску та метод роботи під час виробництва. Відповідна перевірка та випробування тиском можуть бути організовані відповідно до специфікації продукту та вимог проекту.

Для OEM або проектних замовлень клієнти можуть надати креслення, технічні характеристики, стандарти підключення, інформацію про застосування або зразки для перегляду конфігурації. Це особливо корисно, коли клапан повинен відповідати наявному обладнанню або певній системі труб.

Як вибрати відповідний міні-кульовий кран

Перш ніж запитувати пропозицію, підготуйте таку інформацію:

• Номінальний розмір клапана або труби
• Матеріал корпусу, наприклад латунь або нержавіюча сталь
• Тип з'єднання і стандарт різьби
• Робоче середовище
• Робочий тиск
• Робоча температура
• Необхідна кількість
• Тип ручки або інші вимоги до конфігурації
• Вимоги до обробки поверхні, якщо застосовно

Якщо клапан призначений для існуючої машини або вузла трубопроводу, креслення, фотографії, розміри з’єднань або зразки деталей також можуть допомогти підтвердити сумісність.

Часті запитання

Надіслати запитабоЗверніться до Shangtai Valveдля технічної допомоги з вибором клапана, специфікаціями та вимогами до проекту.
