Прямі заводські зворотні клапани за конкурентоспроможною ціною

Зворотні клапани Shangtai розроблені таким чином, щоб пропускати рідину в одному напрямку та автоматично запобігати зворотному потоку, коли напрямок потоку змінюється. На відміну від запірних клапанів з ручним керуванням, ці автоматичні клапани реагують на тиск і умови потоку в трубопроводі, не вимагаючи зовнішнього приводу.

Вони зазвичай встановлюються після насосів, компресорів та іншого технологічного обладнання, щоб зменшити ризик зворотного потоку та захистити підключені системи трубопроводів. Shangtai постачає різні конструкції клапанів для водопідготовки, нафти та газу, хімічної обробки, нафтохімічних заводів, виробництва електроенергії, HVAC та загального промислового застосування.

Типи продуктів для різних умов трубопроводу

Механізм закриття безпосередньо впливає на реакцію відкриття, втрату тиску, вимоги до встановлення та опір зворотному потоку. Вибір відповідної конструкції вимагає врахування характеристик потоку трубопроводу та обладнання, яке захищається.

Запобігання зворотному потоку для насосів і технологічного обладнання

Зворотний потік може виникнути, коли насос зупиняється, умови тиску змінюються або рідина рухається між з’єднаними ділянками системи трубопроводів. Правильно вибраний зворотний клапан може автоматично закриватися, коли змінюється співвідношення тиску вгорі та внизу, допомагаючи обмежити зворотний потік.

Встановлення особливо важливо навколо напірних ліній насоса. Тип клапана, характеристики закриття, відстань до вихідного отвору насоса та сусідні коліна або фітинги можуть впливати на поведінку системи. Для застосувань, чутливих до стрибків тиску, під час вибору клапана слід оцінити реакцію на закриття та можливість гідроудару.

Вимоги до тиску крекінгу та потоку

Тиск розтріскування означає мінімальний перепад тиску, необхідний для переміщення запірного елемента від його сидіння та початку потоку. Цей параметр стає особливо важливим у системах низького тиску, гравітаційного потоку та низької швидкості.

Клапан із надмірним опором відкриванню може створити небажану втрату тиску або обмежити потік у системі з обмеженим доступним тиском. І навпаки, характеристики закриття повинні відповідати застосуванню, щоб зменшити ризик нестабільної роботи або стрибків тиску, пов’язаних із зворотним потоком.

Під час запиту конфігурації надання нормальної та мінімальної витрати, робочого тиску та доступного перепаду тиску може допомогти визначити відповідну внутрішню конструкцію.

Матеріали для водопостачання, технологічного та промислового обслуговування

Вибір матеріалу повинен базуватися на робочому середовищі, температурі, тиску, умовах корозії та відповідних вимогах проекту. Залежно від конструкції клапана, матеріалів корпусу та внутрішніх компонентів можна вказати для різних промислових послуг.

Кінцеві з'єднання та орієнтація установки

Доступні конфігурації з’єднань можуть включати фланцеві, пластинчасті, наконечники, стикові зварні, розтрубні, різьбові та інші кінці, визначені проектом. Вибране з’єднання має відповідати розмірам трубопроводу, класу тиску, способу монтажу та чинному стандарту з’єднання.

Не кожна конструкція підходить для кожного напрямку установки. Деякі моделі можуть працювати в горизонтальних і вертикальних трубопроводах, тоді як інші вимагають певної орієнтації потоку або положення установки. Перед введенням в експлуатацію завжди перевіряйте стрілку потоку клапана та вимоги виробника до встановлення.

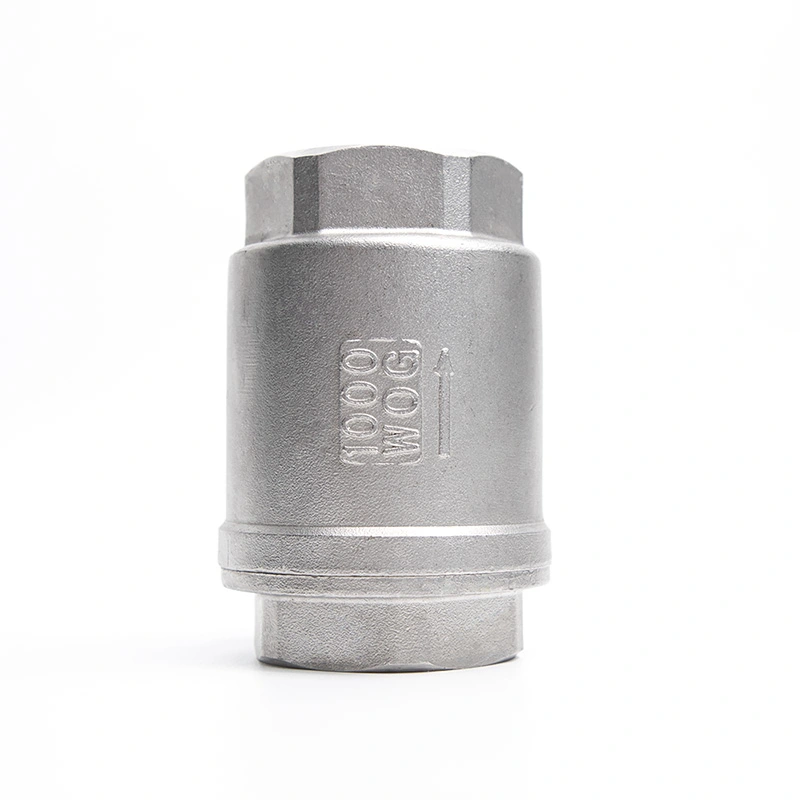

Для вертикальних установок напрямок потоку рідини та вага або характеристики пружини запірного елемента можуть впливати на поведінку відкривання та закривання. Ці фактори слід враховувати при виборі конструкції клапана.

Зменшення шуму, вібрації та гідроударів

Шум або вібрація можуть виникати, коли запірний елемент неодноразово відкривається та закривається за умов нестабільного потоку. Неправильний розмір, низька або коливаюча швидкість потоку, турбулентність, сміття та невідповідне встановлення поблизу насосів або колін можуть сприяти такій поведінці.

Гідравлічний удар є ще одним важливим фактором у системах, де швидкість рідини швидко змінюється. Характеристики закриття клапана, схему трубопроводу, роботу насоса та об’єм системи слід оцінювати разом, а не вибирати клапан на основі номінального розміру труби.

Застосування в промислових системах трубопроводів

Ці автоматичні клапани використовуються скрізь, де зворотний потік може вплинути на роботу обладнання, стабільність процесу або продуктивність трубопроводу. Відповідна конструкція залежить від середовища, умов потоку, тиску, температури та монтажу.

Виробництво та перевірка

Shangtai керує виробництвом, перевіркою та постачанням відповідно до заданої конфігурації клапана та вимог до застосування. Контроль якості може включати перевірку розмірів, перевірку матеріалу, випробування тиском, ефективність ущільнення, робочі перевірки та інші відповідні процедури перевірки.

Клапани Shangtai мають сертифікати ISO 9001, CE та EAC. Вибрані продукти також можуть бути виготовлені та випробувані відповідно до застосовних міжнародних стандартів, включаючи API 6D та API 598, якщо цього вимагає проект.

Як вибрати правильний зворотний клапан

Вибір клапана слід починати з умов експлуатації, а не лише з діаметра труби. Середовище, швидкість потоку, тиск, температура, орієнтація установки, допустима втрата тиску та необхідна реакція на зворотний потік – усе це впливає на відповідну конструкцію клапана.

Для насосних і компресорних систем надайте нормальну та максимальну витрати, робочий тиск, розмір труби, тип обладнання та будь-які відомі умови стрибків тиску або гідроудару. Для систем низького тиску особливо корисними параметрами вибору є тиск крекінгу та мінімальний робочий потік.

Ви також можете надати креслення трубопроводу, графік роботи арматури, технічні характеристики обладнання або наявні специфікації арматури. Shangtai може переглянути доступну інформацію перед підготовкою конфігурації та пропозиції. Щоб дізнатися про іншу продукцію промислової арматури, відвідайтеАсортимент продукції Shangtai Valve.
