Професійний виробник Y-фільтрів для надійних промислових систем фільтрації

Шантай Y Сіткапризначені для видалення твердих частинок і сміття з середовища трубопроводу до того, як вони досягнуть насосів, регулюючих клапанів, лічильників, теплообмінників та іншого обладнання, що йде далі. Y-подібний корпус забезпечує компактну систему фільтрації зі знімною сіткою, що робить ці фільтри придатними для трубопровідних систем, де потрібен захист обладнання та зручне обслуговування сітки.

Фільтри Y-типу можна використовувати з водою, нафтою, газом, парою та іншими сумісними промисловими середовищами, залежно від вибраного корпусу, екрану та ущільнювальних матеріалів. Доступні конфігурації можна вказати відповідно до розміру трубопроводу, номінального тиску, напрямку потоку, вимог до фільтрації, стандарту підключення та умов встановлення.

Як Y-фільтр захищає обладнання, що йде далі

Сітчастий фільтр перехоплює тверді частинки, що переносяться середовищем трубопроводу, дозволяючи рідині продовжувати проходити через канал основного потоку. Це допомагає зменшити ризик потрапляння сміття в чутливі наступні компоненти та може підтримувати більш стабільну роботу насосів, регулюючих клапанів, лічильників, теплообмінників та подібного обладнання.

На відміну від фільтра, призначеного для тонкого або спеціального відділення, трубопровідний сітчастий фільтр зазвичай використовується для механічного видалення більших твердих часток і сміття з боку установки. Відповідний отвір екрану слід вибирати відповідно до необхідного рівня захисту та допустимого перепаду тиску в системі.

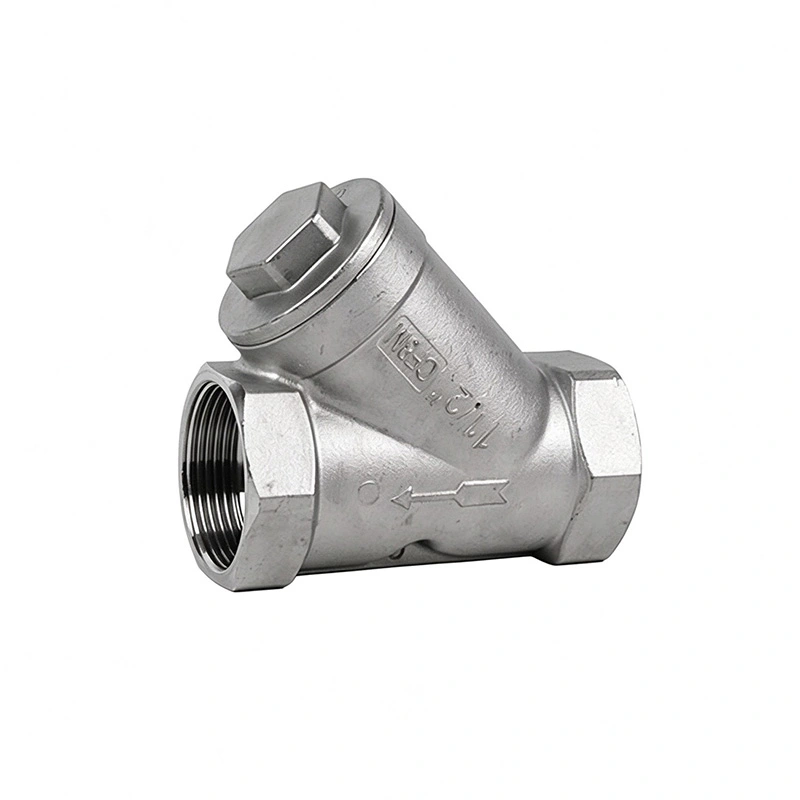

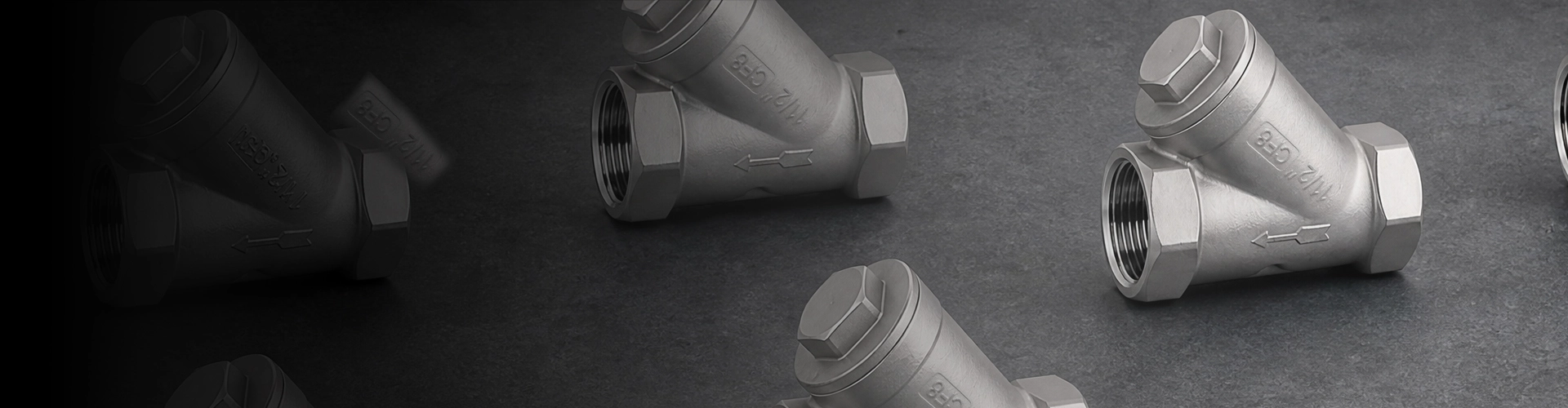

Y-подібний корпус і знімний екран

Характерний Y-подібний корпус містить фільтраційний екран під кутом до основного шляху потоку. Ця конфігурація забезпечує компактне розташування багатьох промислових трубопровідних систем, одночасно дозволяючи знімати екран для перевірки та очищення.

Залежно від конструкції можна також передбачити дренажний або продувний патрубок, щоб допомогти у видаленні накопиченого сміття без повного демонтажу трубопроводу. Фактична конфігурація повинна бути підтверджена відповідно до моделі клапана або сітчастого фільтра, схеми встановлення та вимог проекту.

Вибір екранної сітки та перфорації

Розмір сітки є одним із найважливіших параметрів при виборі сітчастого фільтра Y-типу. Менший отвір може забезпечити більш дрібне утримання частинок, але також може збільшити падіння тиску та вимагати більш частого очищення, якщо трубопровід містить високий рівень сміття.

При виборі слід враховувати розмір частинок, які потрібно видалити, середню в’язкість, швидкість потоку, допустиму втрату тиску та чутливість наступного обладнання. Shangtai може переглянути ці параметри під час підтвердження відповідної конфігурації екрана.

Перепад тиску та пропускна здатність

Будь-який сітчастий фільтр створює деяку втрату тиску, оскільки середовище проходить через сітку. Падіння тиску може збільшитися, оскільки частки накопичуються на фільтруючому елементі. З цієї причини при виборі фільтра Y слід враховувати необхідну швидкість потоку, розмір труби, площу сітки, отвір сітки та допустимий перепад тиску.

Регулярне очищення важливе, коли в трубопроводі накопичується значна кількість сміття. Манометри або індикатори перепаду тиску можна використовувати у відповідних системах, щоб допомогти визначити, коли сітка потребує перевірки або очищення.

Орієнтація установки та напрямок потоку

Правильна установка важлива для ефективного збору частинок і зручного обслуговування. Стрілка потоку на корпусі фільтра повинна збігатися з фактичним напрямком потоку в трубопроводі. Сітчасту камеру також слід розташувати відповідно до конкретної моделі та середовища, щоб зібране сміття могло залишатися у призначеній камері.

Багато конструкцій Y-типу можна встановлювати в горизонтальних трубопроводах, тоді як певні конфігурації також можна використовувати у вертикальних трубопроводах, якщо напрям потоку та орієнтація екрану підходять. Вимоги до встановлення слід підтвердити перед установкою сітчастого фільтра в систему.

Для парових або інших спеціальних послуг орієнтація установки може вимагати додаткового розгляду, щоб керувати конденсатом, дренажем і доступом для обслуговування. Завжди дотримуйтесь відповідної документації продукту та вимог до трубопроводів проекту.

Матеріали корпусу та екрану

Вибір матеріалу повинен базуватися на середовищі трубопроводу, тиску, температурі та умовах корозії. Звичайні матеріали корпусу включають вуглецеву сталь, нержавіючу сталь, чавун, ковкий чавун і леговану сталь. Для екрану можна вибрати нержавіючу сталь та інші корозійно-стійкі матеріали відповідно до середовища експлуатації.

Для корозійних або високотемпературних середовищ необхідно перевірити на сумісність як корпус, так і внутрішній екран. Ущільнювальні матеріали також слід вибирати відповідно до робочої температури та середовища.

Кінцеві з'єднання для промислових трубопроводів

Сітчасті фільтри Shangtai Y-типу можуть бути налаштовані з різними варіантами кінцевих з’єднань відповідно до конструкції трубопроводу та відповідних стандартів. Звичайні конфігурації включають фланцеві, різьбові, стикові зварні та розеткові з’єднання.

Вибираючи з’єднання, враховуйте стандарт трубопроводу, номінальний розмір, номінальний тиск, спосіб встановлення, доступний простір і вимоги до обслуговування. Відповідність з’єднання сітчастого фільтра до існуючої системи трубопроводів допомагає спростити встановлення та майбутню заміну.

Застосування продукту

Сітчасті фільтри типу Y зазвичай встановлюються перед обладнанням, на яке можуть впливати тверді частинки або сміття. Типові програми включають:

• Системи нафто- і газопроводів
• Нафтохімічна та хімічна переробка
• Системи водопідготовки та водопостачання
• Виробництво електроенергії та комунальні трубопроводи
• Системи опалення, вентиляції та кондиціонування води
• Морські та суднові трубопроводи
• Промислові технологічні трубопроводи
• Захист насоса та регулюючого клапана
• Захист теплообмінника та лічильника

Відповідна конфігурація сітчастого фільтра залежить від середовища, умов експлуатації, вимог до фільтрації та відповідного стандарту трубопроводів. Для спеціальних рідин або важких умов експлуатації перед вибором слід переглянути технічні параметри.

Виробництво, перевірка та контроль якості

Шантай контролює основні вимоги до виробництва та перевірки відповідно до застосовної специфікації продукту. Вибір матеріалу, розміри корпусу, конфігурація екрана, розміри з’єднань, ущільнювальні компоненти та вимоги до тиску можна переглянути під час виробництва та перевірки якості.

Шантай працює відповідно до системи управління якістю ISO 9001 і надає продукти з підтримкою відповідної сертифікації CE та EAC. Якщо це вимагається проектом, відповідні стандарти та вимоги до інспекції, такі як API 6D та API 598, можуть бути переглянуті відповідно до конкретного продукту та документації замовлення.

Як правильно вибрати ситечко Y-типу

Перш ніж запитувати пропозицію, підготуйте таку інформацію:

• Номінальний розмір труби або фільтра
• Номінальний тиск
• Робоче середовище
• Робоча температура
• Необхідний розмір сітки або перфорації
• Матеріал корпусу та екрану
• Тип кінцевого з'єднання
• Орієнтація монтажу трубопроводу
• Необхідна витрата
• Кількість і вимоги до проекту
• Креслення, специфікації або технічні документи, якщо вони є

Якщо сітчастий фільтр призначений для захисту конкретного насоса, регулюючого клапана, лічильника або теплообмінника, надання інформації про обладнання та необхідного рівня фільтрації може допомогти визначити відповідну конфігурацію.

Часті запитання

Надіслати запитабоЗверніться до Shangtai Valveдля допомоги з вибором сітчастого фільтра Y-типу, технічними характеристиками, вимогами до проекту та пропозицією.
