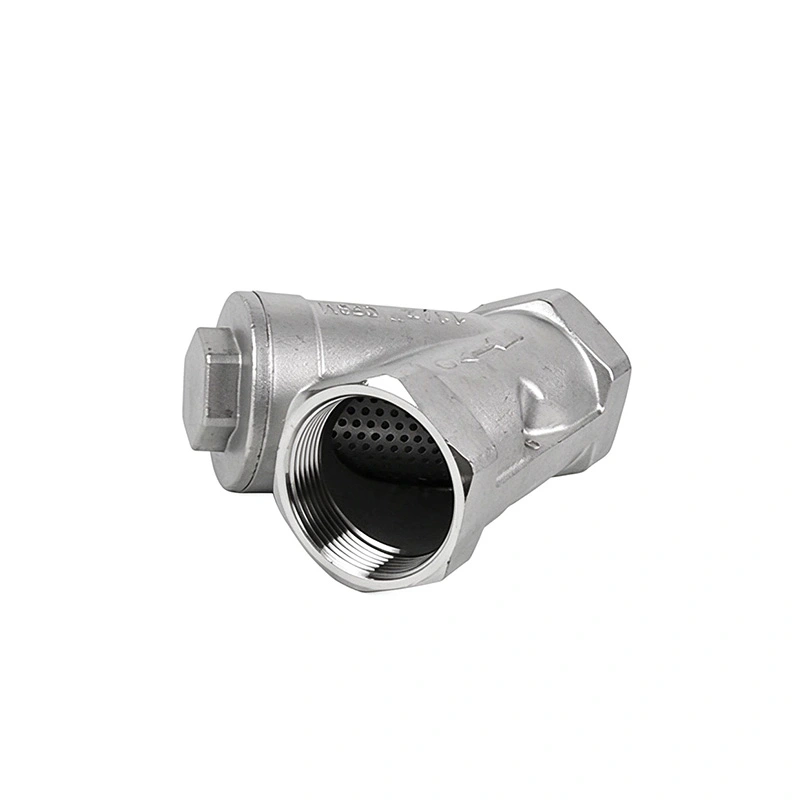

Y-образний фільтр з нержавіючої сталі

Y-подібний фільтр із нержавіючої сталі використовується для видалення зважених твердих частинок, іржі, накипу та інших небажаних частинок із лінії рідини до того, як вони досягнуть обладнання, що йде далі. Його зазвичай встановлюють перед насосами, регулюючими клапанами, лічильниками, теплообмінниками та іншими компонентами, на які можуть впливати тверді забруднення.

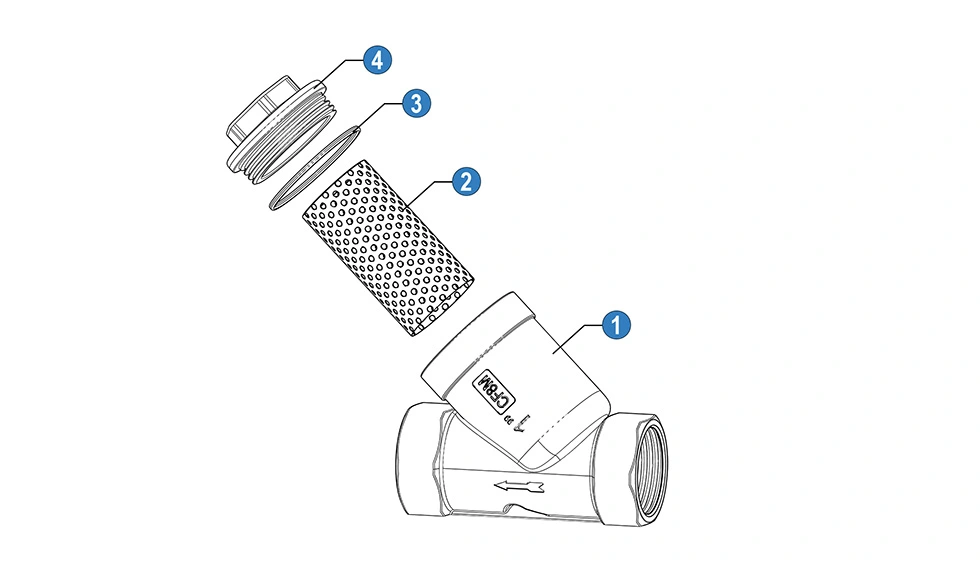

Рідина надходить через вхідний отвір і проходить через знімну сітку, встановлену всередині корпусу фільтра. Тверді частинки затримуються сіткою, тоді як відфільтрована рідина продовжує проходити через випускний отвір. Сітку можна зняти та очистити, коли накопичене сміття почне обмежувати потік.

Сітку слід перевіряти та очищати, коли різниця тиску на сітчастому фільтрі збільшується, потік вниз за течією зменшується або звичайна перевірка показує значну кількість зібраного сміття. Інтервал очищення залежить від чистоти середовища та умов експлуатації.

При виборі слід враховувати розмір трубопроводу, швидкість потоку, робочий тиск, температуру, тип рідини та необхідний рівень фільтрації. Фільтр повинен забезпечувати необхідну пропускну здатність, не створюючи надмірних втрат тиску за нормальних робочих умов.

Точність фільтрації визначається отвором сита або специфікацією сітки. Тонша сітка може затримувати дрібніші частинки, але також може призвести до більшого падіння тиску та потребувати частішого очищення. Відповідно до розміру частинок, які потрібно видалити, і необхідної швидкості потоку слід вибирати відповідне сито.

Y-подібні фільтри можна використовувати з сумісною водою, нафтою, газом та іншими промисловими рідинами. Перед вибором матеріал корпусу, матеріал екрана, ущільнювальні компоненти, номінальний тиск і температуру слід перевірити на відповідність фактичним умовам експлуатації.

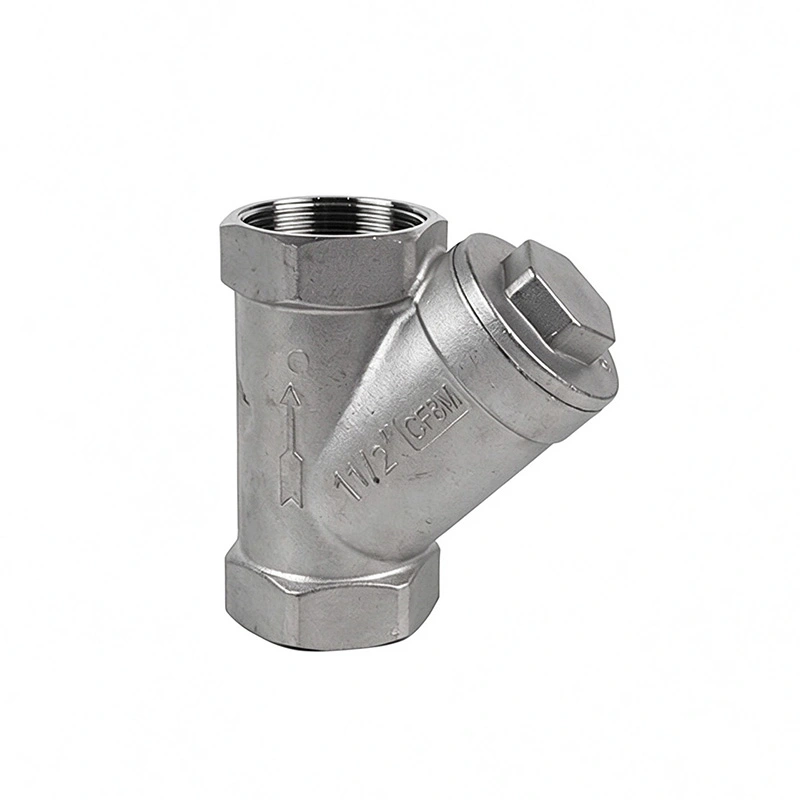

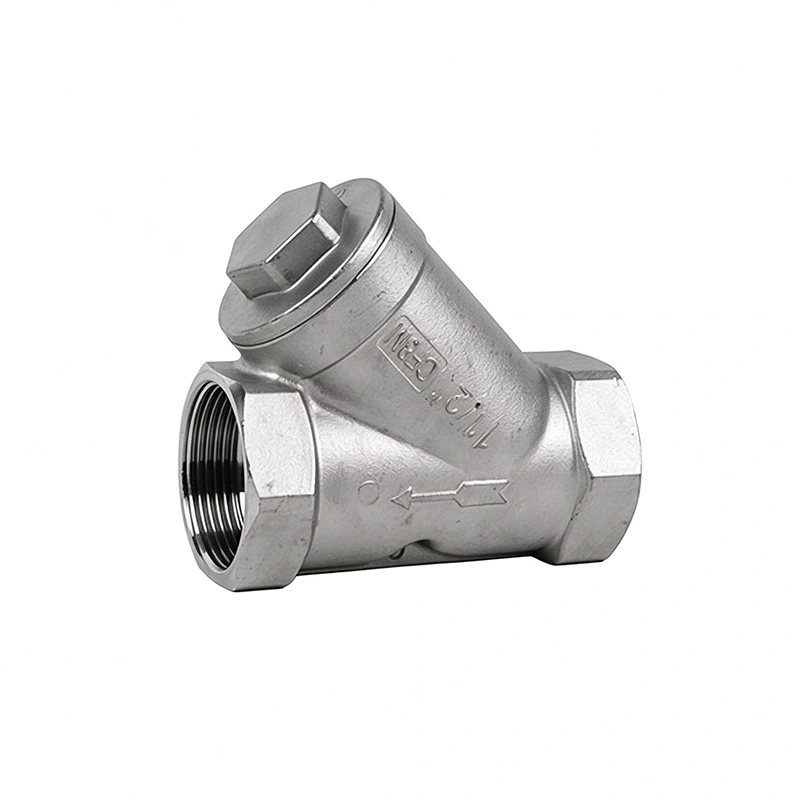

так Напрямок потоку має відповідати стрілці або мітці потоку на корпусі фільтра. Позиція установки також повинна забезпечувати доступ до ситової камери для огляду та чищення. Для конкретної конфігурації слід дотримуватися інструкцій зі встановлення виробника.

Y-образний фільтр зазвичай використовується для механічного видалення твердих частинок із трубопроводу та часто встановлюється як захисний пристрій перед іншим обладнанням. Фільтр може використовувати більш тонкий або більш спеціалізований фільтруючий засіб, коли потрібен певний рівень видалення часток. Відповідний вибір залежить від рідини, розміру частинок, швидкості потоку та вимог до фільтрації.

На втрату тиску можуть впливати розмір фільтра, отвір сітки, швидкість потоку, в’язкість рідини та кількість сміття, накопиченого на сітці. Вибір відповідного розміру та очищення сітки до появи надмірних забруднень може допомогти підтримувати необхідні умови потоку.

Ключова інформація включає номінальний розмір труби, тип з’єднання, текуче середовище, робочий тиск, робочу температуру, швидкість потоку, необхідну точність фільтрації, матеріал корпусу та характеристики екрану. Для спеціальних застосувань також повинні бути підтверджені додаткові вимоги, такі як стійкість до корозії, орієнтація установки або документація перевірки.
