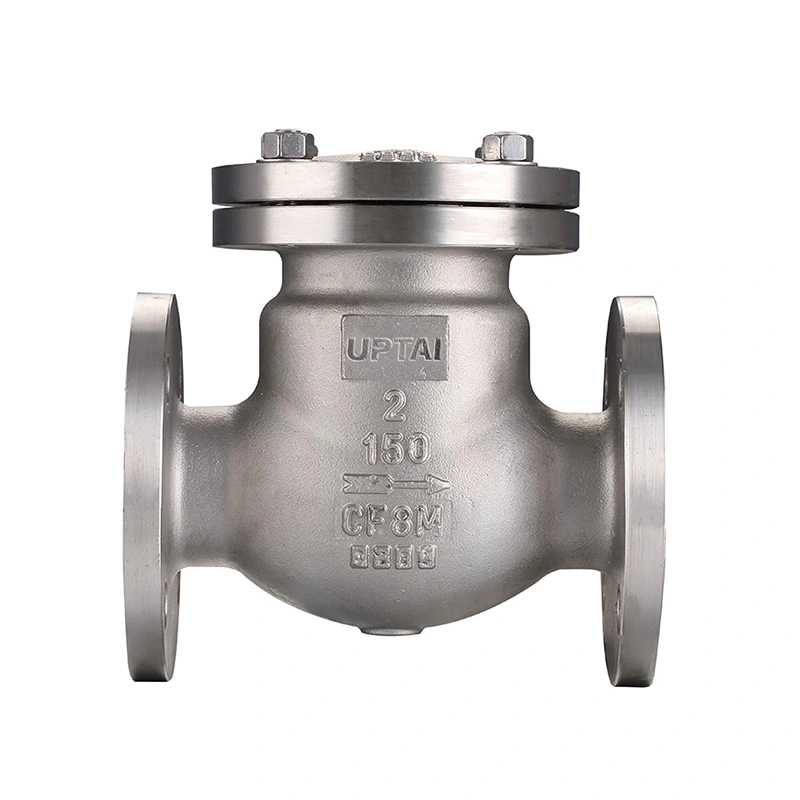

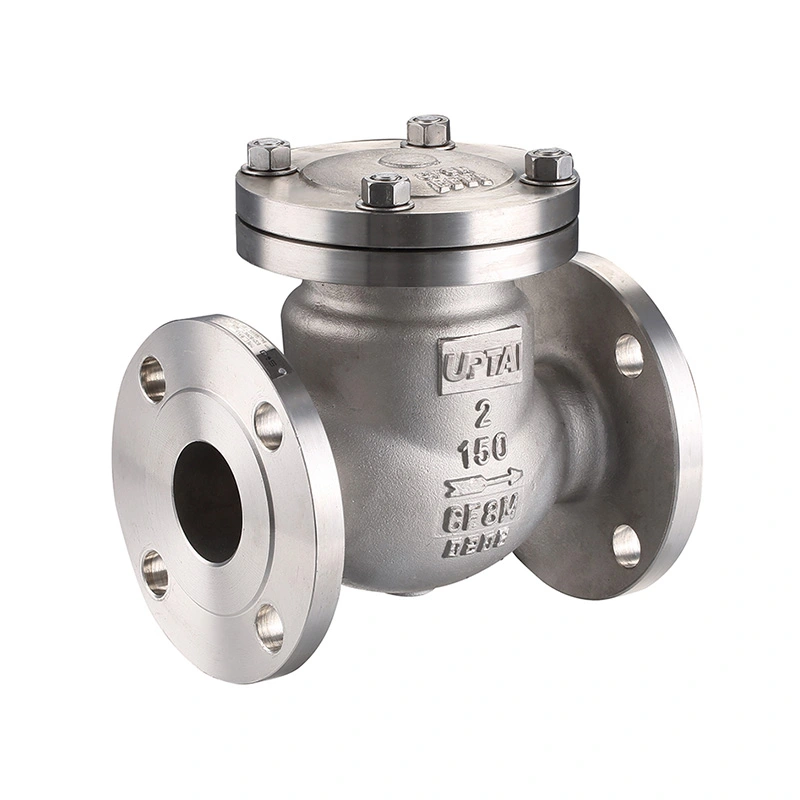

Поворотний зворотний клапан ANSI Class 150

Поворотний зворотний клапан ANSI Class 150 — це зворотний клапан із шарнірним диском для керування напрямком потоку в промислових трубопроводах. Диск рухається з потоком процесу і закривається, коли потік падає або змінюється. Для нормальної роботи не потрібен зовнішній привод.

Цей клапан доступний для сумісної води, пари, нафти, газу, морської води та промислових рідин. У вказаній конфігурації використовується нержавіюча сталь CF8M для корпусу та диска та F316 для сидіння. Вибір клапана повинен ґрунтуватися на фактичному середовищі, тиску, температурі, розмірі труби та монтажі.

Основні розміри

Конструкція клапана

Клапан складається в основному з корпусу, шарнірного диска, сідла, шарнірного механізму та ущільнювальних компонентів. Диск встановлений всередині корпусу і під час роботи обертається навколо свого шарніра. Таке розташування дозволяє клапану відкриватися з прямим потоком і повертатися до сідла, коли змінюється умова потоку.

Шарнірний диск

Диск відходить від сідла, коли середовище протікає через клапан. Коли прямий потік зменшується, диск повертається до закритого положення. На рух диска впливає швидкість потоку, монтажне положення та внутрішня геометрія клапана.

Сидіння та ущільнювальна поверхня

Перерахований матеріал сидіння – ASTM A182 F316. Ущільнювальні поверхні сідла та диска утворюють запірний інтерфейс, коли клапан закривається. Їх стан слід перевіряти під час технічного обслуговування, якщо спостерігається витік або неправильне закриття.

Напрямок потоку та встановлення

Клапан слід встановлювати відповідно до напрямку потоку, зазначеного на корпусі. Перед установкою перевірте стрілку, розміри підключення та наявний зазор навколо клапана. Диск повинен мати достатньо місця для переміщення в робочому діапазоні без контакту з оточуючими трубами чи обладнанням.

Горизонтальна установка

Горизонтальна установка зазвичай використовується для поворотних зворотних клапанів. Клапан повинен бути розташований так, щоб диск міг вільно рухатися і повертатися в сідло, коли прямий потік зменшується.

Вертикальна установка

Вертикальна установка залежить від конструкції клапана та напрямку потоку. Установка повинна дозволяти диску правильно закриватися за фактичних умов потоку. Конкретну модель і розташування трубопроводу слід підтвердити перед встановленням.

Підключення до трубопроводу

Перерахована специфікація з’єднання включає різьбу NPT і BSP. Сполучна труба або фітинг повинні мати відповідну специфікацію різьби. Під час встановлення уникайте надмірних зусиль затягування, які можуть пошкодити корпус клапана або різьбове з’єднання.

Характеристики витрати та тиску

Коли клапан відкритий, диск відходить від каналу потоку. Перепад тиску через клапан залежить від його розміру, внутрішнього проходу, швидкості потоку та властивостей середовища. Для систем з великим потоком розмір клапана слід вибирати відповідно до необхідної швидкості потоку, а не лише розміру труби.

Зазначений клас тиску CL150 з максимальним тиском 285 PSI. Допустимий робочий тиск може змінюватися залежно від температури та матеріалу, тому робочий тиск і температуру слід перевіряти разом із застосовним показником тиску та температури.

Для напірних ліній насосів та інших систем зі змінними умовами потоку реакцію клапана слід розглядати як частину загальної конструкції трубопроводу. Швидкі зміни потоку можуть вплинути на рух диска та тиск у системі.

Гідравлічний удар

Гідравлічний удар може виникнути, коли потік рідини зупиняється або швидко змінює напрямок. Зворотний клапан може сприяти стрибку тиску, якщо диск закривається, поки значний потік все ще рухається по трубопроводу.

Інтенсивність стрибка тиску залежить від таких факторів, як швидкість потоку, довжина труби, властивості рідини, характеристики закриття клапана та робота насоса. Якщо існує проблема гідроудару, зворотний клапан і всю систему трубопроводів слід оцінювати разом.

Конфігурації з повільним закриттям, амортизацією або противагою можуть бути розглянуті для систем, які вимагають більш контрольованого руху диска. Відповідна структура залежить від фактичних умов трубопроводу та вимог проекту.

Матеріали та умови обслуговування

Зазначені матеріали корпусу та диска – ASTM A351 CF8M (316), а сидіння – ASTM A182 F316. Ці матеріали підходять для багатьох промислових застосувань, де нержавіюча сталь сумісна з технологічним середовищем.

Сумісність матеріалу слід перевіряти за фактичним складом рідини, концентрацією, температурою та тиском. Обслуговування морської води та хімікатів може вимагати додаткового врахування впливу хлоридів та умов корозії.

Інші варіанти матеріалів доступні за запитом. Для спеціальних застосувань необхідні матеріали для корпусу, диска та сидіння повинні бути підтверджені перед виробництвом.

Типові програми

Напірний трубопровід насоса:Використовується після насосів для обмеження зворотного потоку, коли насос зупиняється або змінюються умови роботи.

Очищення води:Застосовується в сумісних водопровідних і технологічних лініях, де потрібне автоматичне одностороннє керування потоком.

Нафтохімічні трубопроводи:Використовується з сумісною нафтою, газом і технологічними рідинами в межах заданого тиску, температури та матеріалів.

Енергетичні та комунальні системи:Підходить для окремих водопровідних, комунальних і технологічних ліній, де необхідно контролювати зворотний потік.

Системи морської води:Можна розглядати конфігурації з нержавіючої сталі, якщо матеріал підходить для фактичних умов морської води.

Загальні промислові трубопроводи:Використовується на обладнанні та технологічних лініях, де необхідна функція самоуправління без повернення.

Керівництво по вибору

Для пропозиції та технічного огляду надайте номінальний розмір, номінальний тиск, тип з’єднання, орієнтацію установки, середовище, робочий тиск, температуру та вимоги до матеріалів. Необхідно також визначити спеціальні умови експлуатації, такі як морська вода, корозійні середовища або гідроудар.

Тестування та перевірка

Зазначеним стандартом проектування та виробництва є ASME B16.34, а API 598 внесено до списку для тестування та перевірки. Відповідна процедура перевірки може охоплювати корпус клапана, зони ущільнення, розміри та характеристики тиску.

Shell Test

Випробування оболонки перевіряє границю тиску зібраного клапана за вказаних умов випробування. Випробувальний тиск і час витримки повинні відповідати застосовним вимогам перевірки.

Тест на герметичність сидінь

Випробування сідла перевіряє, чи закритий клапан відповідає визначеним критеріям допустимості витоку. Умови випробування залежать від застосовного стандарту та специфікації клапана.

Остаточна перевірка

Остаточна перевірка може включати перевірку розмірів, перевірку з’єднань, стан поверхні, ідентифікаційне маркування та робочий рух. Необхідні протоколи перевірки або матеріальна документація можуть бути надані відповідно до вимог замовлення.

Експлуатація та технічне обслуговування

Перед введенням в експлуатацію перевірте орієнтацію клапана, напрямок потоку та чистоту трубопроводу. Сторонні частинки, що залишилися в трубопроводі, можуть вплинути на диск або ущільнювальну поверхню під час роботи.

Під час обслуговування слід перевірити незвичайний шум, вібрацію, повторювані рухи диска або зворотний потік. Ці умови можуть бути пов’язані зі швидкістю потоку, установкою, розміром клапана або змінами в операційній системі.

Перед оглядом або техобслуговуванням ізолюйте та скиньте тиск у трубопроводі. Перевірте диск, шарнірний механізм, поверхню сидіння та з’єднання корпусу на знос, відкладення або пошкодження. Замініть компоненти, якщо їхній стан більше не відповідає вимогам технічного обслуговування.

FAQ

Q1: Що таке поворотний зворотний клапан ANSI класу 150?

Поворотний зворотний клапан ANSI Class 150 — це шарнірний дисковий зворотний клапан із номінальним тиском класу 150. Він використовує технологічний потік для відкриття диска та закривається, коли потік зменшується або змінюється, що робить його придатним для автоматичного запобігання зворотному потоку в сумісних промислових трубопроводах.

Q2: Чи потрібен привід для поворотного зворотного клапана?

Ні. Диск працює автоматично відповідно до умов потоку та тиску в трубопроводі. Для нормальної роботи зворотного клапана не потрібен пневматичний, електричний або гідравлічний привод.

Q3: Яка інформація потрібна при виборі поворотного зворотного клапана?

Ключова інформація включає розмір труби, клас тиску, тип з’єднання, напрямок монтажу, середовище, робочий тиск, температуру, вимоги до матеріалів та будь-які спеціальні вимоги, пов’язані з корозією, гідроударами або перевіркою.

Q4: Чи можна використовувати конструкції з нержавіючої сталі для морської води?

Його можна розглядати для придатних застосувань у морській воді, але сумісність матеріалу слід оцінювати на основі концентрації хлориду, температури, умов течії та інших факторів корозії. Перед вибором слід підтвердити марку нержавіючої сталі.

Q5: Що може спричинити зворотний потік після встановлення клапана?

Можливі причини включають неправильний напрямок встановлення, диск, який не може вільно рухатися, пошкоджені ущільнювальні поверхні, сторонній матеріал усередині клапана, невідповідний розмір або умови роботи поза межами передбаченого діапазону. Клапан і оточуючі трубопроводи слід перевірити після того, як систему буде безпечно ізольовано.

Q6: Чи можна використовувати клапан для високотемпературних середовищ?

Зазначений діапазон температур становить від -25 ℃ до 150 ℃. Фактичне використання при високій температурі слід перевіряти на номінальний тиск і температуру та на сумісність матеріалів корпусу, диска та сидіння із середовищем.

Q7: Чи доступні інші матеріали?

так Інші конфігурації матеріалів доступні за запитом. Необхідний матеріал слід вказати відповідно до середовища, тиску, температури, умов корозії та відповідних вимог проекту.
