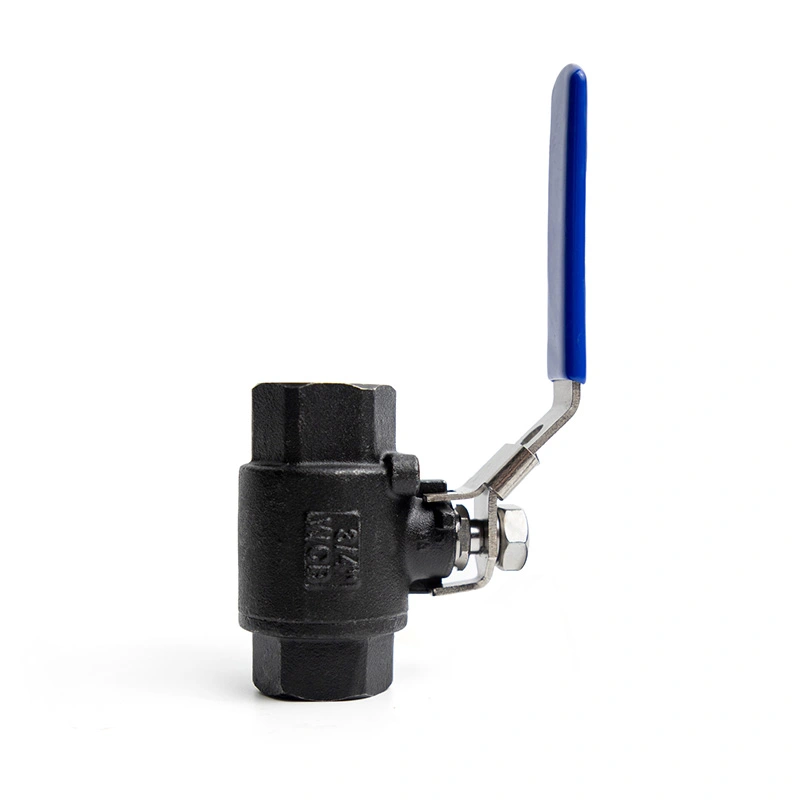

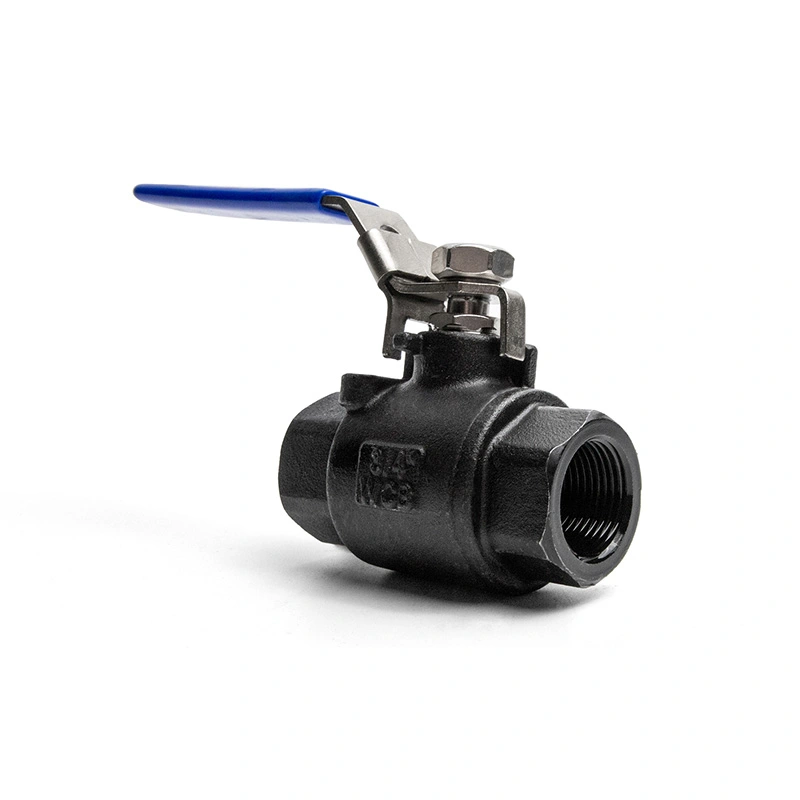

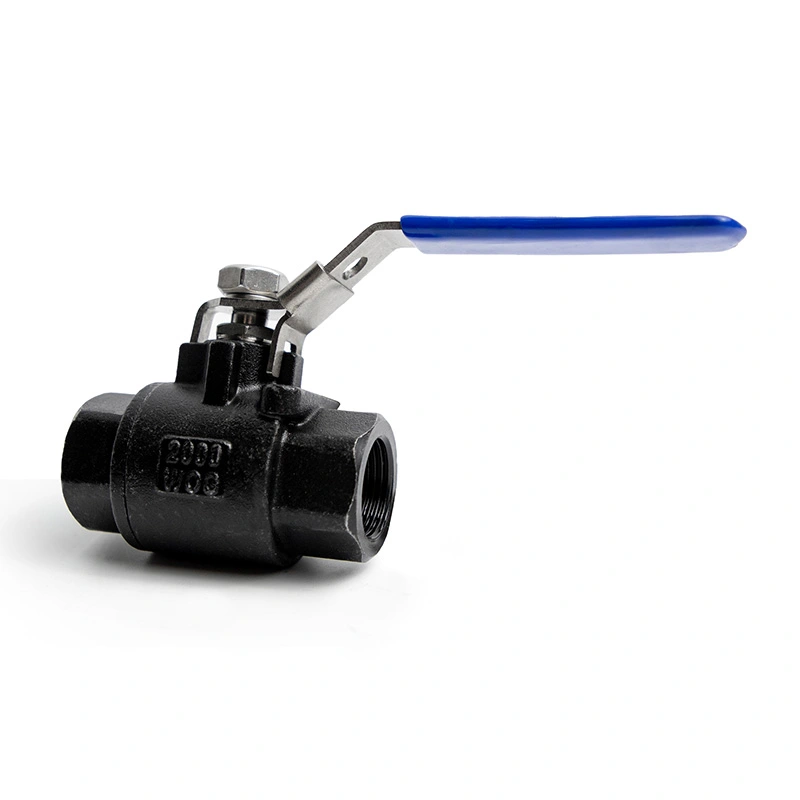

2PC Кульовий кран з вуглецевої сталі 2000WOG із запірним пристроєм

Shangtai Valve постачає 2PC кульовий кран з вуглецевої сталі 2000WOG із запірним пристроєм для промислового відключення до 1975 PSI. Корпус, що складається з двох частин, полегшує заміну ущільнення, а блокуюча ручка допомагає запобігти випадковому спрацьовуванню. Заводські ціни, оптові замовлення, пропозиції та вимоги OEM доступні на основі специфікацій.

Надіслати запит

Опис продукту

Кульовий кран із вуглецевої сталі Shangtai 2PC 2000WOG із запірним пристроєм призначений для надійного керування вмиканням/вимкненням у промислові трубопроводи високого тиску. Зі здатністю тиску до 1975 PSI, цей клапан підходить для вимоглива вода, нафта, газ, стиснене повітря та сумісні промислові рідини в умовах без ударів.

Двокомпонентна конструкція корпусу робить клапан більш зручним для обслуговування, ніж багато однокомпонентних конструкцій. Коли технічне обслуговування Клапан можна зручніше розбирати, що дозволяє замінити сідла та ущільнювальні компоненти. продовжити термін служби та зменшити вартість заміни.

Щоб гарантувати постійну якість, клапан перевіряється через чотири етапи контролю якості, починаючи з заготовки необробленого корпусу і закінчуючи готовий продукт:

Перевірка заготовки необробленого кузова – перевірка зовнішнього вигляду, розмірів і стану матеріалу.

Перевірка механічної обробки – перевіряє різьблення, ущільнювальні поверхні, точність отвору та розміри ключа.

Перевірка складання – перевірка кулі, сідла, штока, ущільнювальних кілець, ручки та замикаючого пристрою.

Остаточна перевірка – включає випробування тиском, випробування на витоки, випробування роботи, маркування та перевірку упаковки.

Цей суворий процес контролю якості допомагає покращити консистенцію продукції, зменшити кількість браку та забезпечити більшу надійність клапани для промислових клієнтів.

Основні розміри	1/4 дюйма - 6 дюймів
Клас тиску	CL800
Стандарт потоку	NPT、BSP
Максимальний тиск	1975 PSI
Стандарти проектування та виготовлення	ISO17292/API608
Тестування та перевірка	API598
Номінальні показники тиску та температури	ASME B16.34
Діапазон температур	-25 ℃ ~ 150 ℃
Матеріал корпусу	Вуглецева сталь
Матеріал кулі	ASTM A182 F304
Матеріал стебла	ASTM A182 F304
Матеріал сидіння	RPTFE (PTFE+15%fv)
Опції	Інші матеріали доступні за запитом.

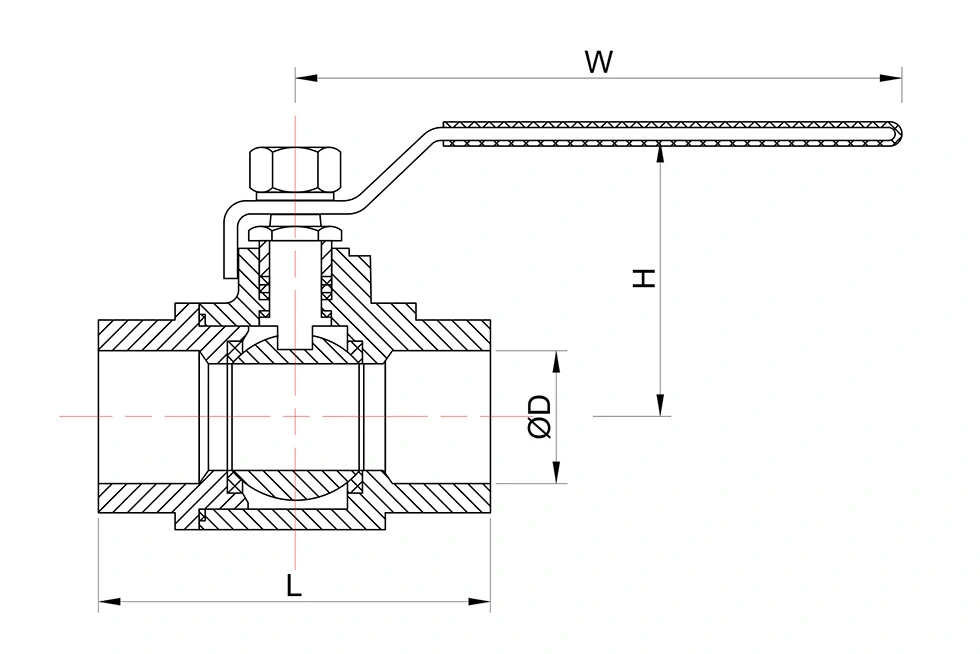

2PC Carbon Steel Ball Valve 2000WOG with Locking Device

РОЗМІР	1/4"	1/2"	3/8"	3/4"	1"	1 1/2"	2"
d	10	15	10	20	25	38	48
L±1,6	66	75.5	66	80.5	90	120.5	139
H	47	63.5	43	67.5	77.5	87.5	109
W	102	114	103	128	140	173	224

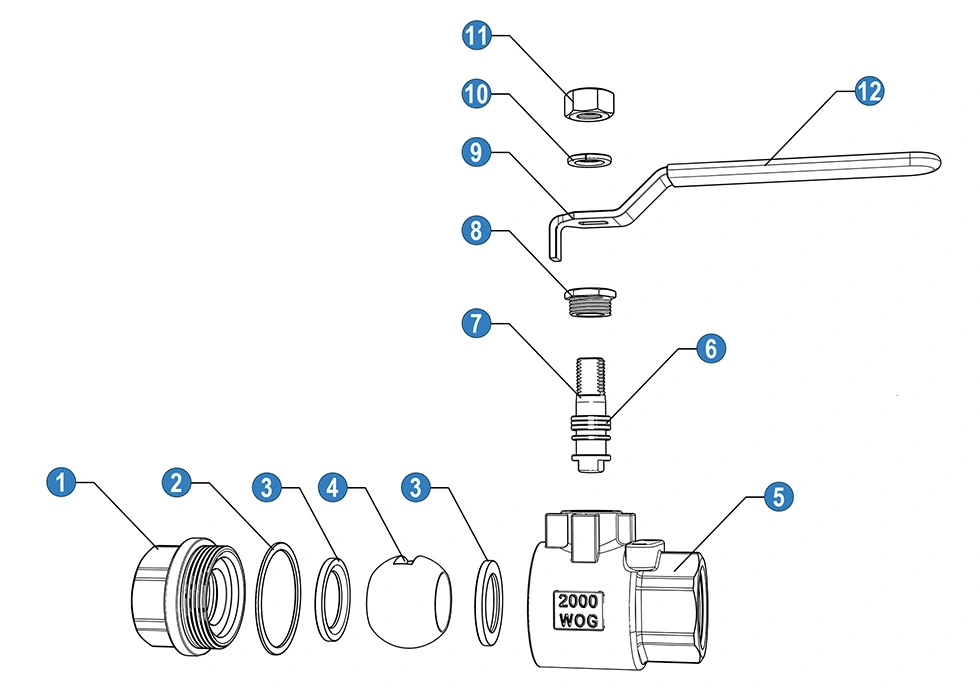

2PC Carbon Steel Ball Valve 2000WOG with Locking Device

НІ	Ім'я	матеріал
1	CAP	Вуглецева сталь
2	Прокладка	PTFE
3	М'яч сидіння	PTFE
4	М'яч	SS201	SS304	SS316
5	Тіло	Вуглецева сталь
6	Упаковка штока	PTFE
7	Стебло	SS 201	SS 304	SS 316
8	залоза	SS 201	SS 304	SS 316
9	Ручка	SS
10	Пружинна шайба	SS201
11	гайка	SS201
12	Кришка ручки	ПВХ

*N: Кінці різьби відповідно до ANSI B 2.1 NPT
*B: Закінчення різьби відповідно до BS21 BSP

Принцип роботи клапана

Кульовий кран регулює потік, обертаючи кульку з точним просвердленням усередині корпусу клапана.

Відкрита позиція

Коли рукоятка розташована паралельно трубопроводу, отвір через кульку збігається з трубою. Рідина проходить клапан з низьким опором потоку.

Закрита позиція

Коли ручка повертається на 90 градусів, тверда сторона кулі перекриває шлях потоку. Сидіння притискаються до кулька для створення герметичного запірного ущільнення.

Функція блокування

Після відкриття або закриття клапана запірний пристрій може зафіксувати положення ручки. Це допомагає запобігти неправильна робота, несанкціонована операція або випадковий рух через вібрацію.

Конструкція для обслуговування з двох частин

Корпус, що складається з двох частин, полегшує розбирання порівняно з цільним клапаном. Сідла, ущільнення та відповідні ущільнювальні деталі можна перевірити або замінити, коли це необхідно, допомагаючи продовжити термін служби клапана.

Примітка: кульові крани в основному призначені для повністю відкритих або повністю закритих робіт. Довгострокове дроселювання не рекомендується тому що це може пошкодити м'яч і сидіння.

Застосовні галузі та причини

Галузь / Застосування	Чому цей клапан підходить
Нафтогазові системи	Високий тиск до 1975 PSI робить його придатним для ліній передачі нафти, газу та палива під сумісні умови. Ручка, що замикається, допомагає контролювати критичні точки ізоляції.
Лінії стисненого повітря та газу	Забезпечує швидке відключення на чверть обороту та надійне ущільнення повітряних і газових систем високого тиску. The пристрій блокування допомагає запобігти випадковому спрацьовуванню.
Гідравлічні та мастильні системи	Корпус з вуглецевої сталі та конструкція високого тиску підходять для багатьох систем на масляній основі. З двох частин структура дозволяє полегшити технічне обслуговування та заміну ущільнення.
Нафтохімічні та нафтопереробні лінії	Підходить для сумісних систем водопостачання, нафти та газу. Функція блокування забезпечує безпечну роботу у складних рослинних середовищах.
Промислове обладнання та обладнання, встановлене на салазках	Компактна структура, швидка робота та зручна конструкція роблять його практичним для OEM обладнання, тестування стенди, компресорні рами та технологічні модулі.
Системи очищення води та високого тиску	Може використовуватися для сумісних водопровідних ліній високого тиску з надійним перекриттям і довговічною конструкцією потрібні.
Допоміжні системи електростанції	Підходить для сумісних допоміжних водопровідних, масляних і газових ліній, де потрібне відключення під високим тиском. Перед використанням слід підтвердити сумісність температури та середовища.
Гірничодобувна промисловість, будівництво та важке обладнання	Міцна конструкція з вуглецевої сталі та функція блокування корисні у важких робочих умовах слід уникати випадкового руху клапана.

Примітка щодо вибору: вуглецева сталь є міцною та економічно ефективною, але це не найкращий вибір для сильно корозійних середовищ. Для агресивних хімічних речовин або морських середовищ слід розглянути нержавіючу сталь або спеціальні матеріали.
