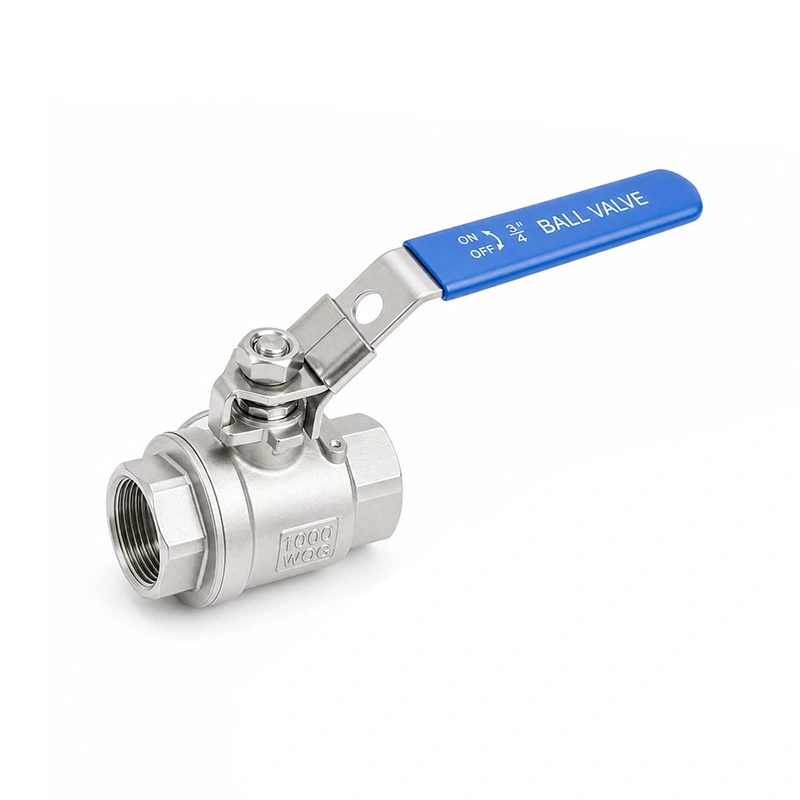

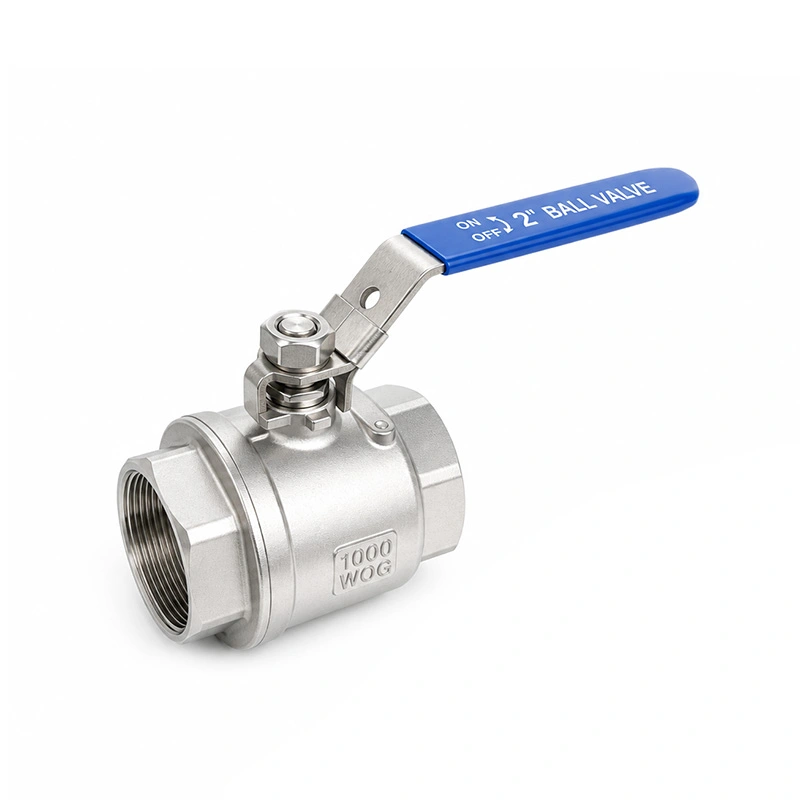

2PC Кульовий кран із запірним пристроєм

Shangtai Valve є виробником кульових кранів у Китаї, який зосереджується на розробці та виробництві промислових клапанів. Якщо ви купуєте 2PC кульовий кран із запірним пристроєм із Китаю, ми можемо надати конфігурації клапана на основі ваших необхідних специфікацій та умов застосування.
На сьогоднішній день Shangtai працювала з більш ніж 300 клієнтами в Європі та Америці, включаючи понад 50 довгострокових клієнтів. Наша клієнтська база охоплює різні види бізнесу, від невеликих майстерень до промислових підприємств.
Ми також підтримуємо індивідуальні вимоги до клапанів, включаючи матеріали, типи з’єднань та інші характеристики продукту.

Надіслати запит

Опис продукту

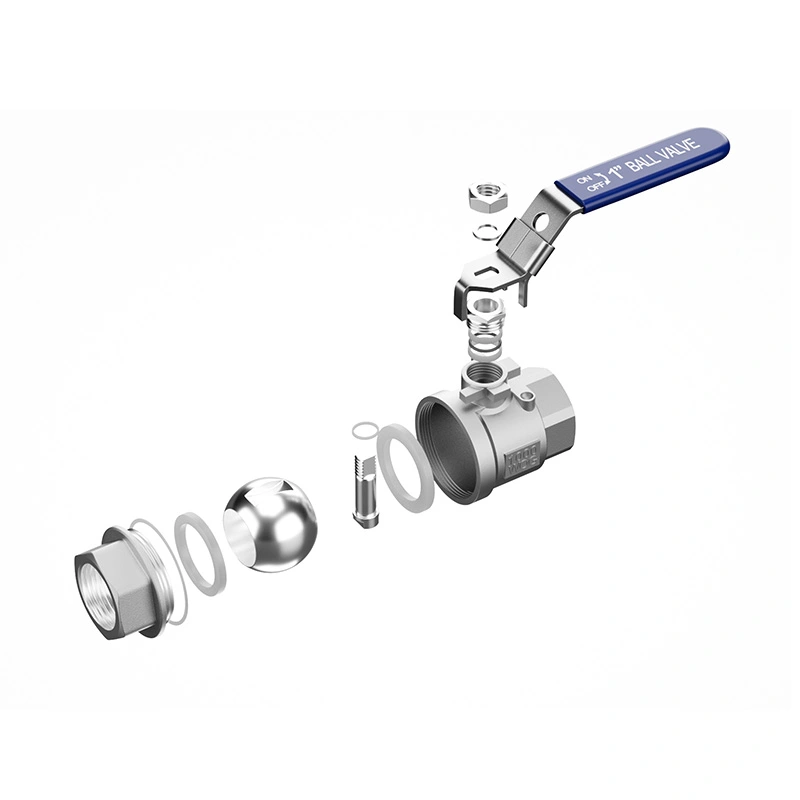

Наш 2PC кульовий кран із запірним пристроєм використовує точну різьбову конструкцію для легкої установки та обслуговування він підходить для умов роботи з частим відкриттям і закриттям і всіх типів промислових рідинних систем. Завдяки роздільній конструкції, що складається з двох частин, внутрішні кільця ущільнювачів та інші запчастини можна замінити окремо без заміни всього корпусу клапана, подовжуючи термін служби та скорочуючи експлуатаційні витрати.

Оснащений інтегрованим блокуючим пристроєм «відкрити-закрити», цей клапан ефективно запобігає випадковому запуску та подальші втрати обладнання під час частого циклу, що робить його ідеальним компонентом для контролю трубопроводів. Ми постачаємо різні варіанти матеріалів, включаючи нержавіючу сталь 304, нержавіючу сталь 316 і вуглецеву сталь, з різними розмірами від 1/4 дюйма до 6 дюймів відповідно до специфікацій вашого трубопроводу.

Цей двокомпонентний кульовий кран із замком має міжнародні сертифікати, включаючи ISO9001 і CE, щоб повністю відповідати вашим вимогам. суворі стандарти якості.

Безпека є нашим основним принципом дизайну, відображеним у конструкції штока проти викиду. Якщо ви шукаєте преміум якості в парі з конкурентоспроможною ціною, цей клапан є нашою щирою рекомендацією.

Основні розміри

Розмір	1/4 дюйма - 6 дюймів
Клас тиску	CL150
Стандарт потоку	NPT、BSP
Максимальний тиск	285 фунтів на квадратний дюйм
Стандарти проектування та виготовлення	ASME B16.34
Тестування та перевірка	API598
Особливий дизайн	Блокуючий пристрій, шток проти викиду
Діапазон температур	-25 ℃ ~ 150 ℃
Матеріал корпусу	ASTM A351 CF8M（316）
Матеріал кулі	ASTM A182 F316
Матеріал стебла	ASTM A182 F316
Матеріал сидіння	RPTFE (PTFE+15%fv)
Опції	Інші матеріали доступні за запитом.

Параметри продукту

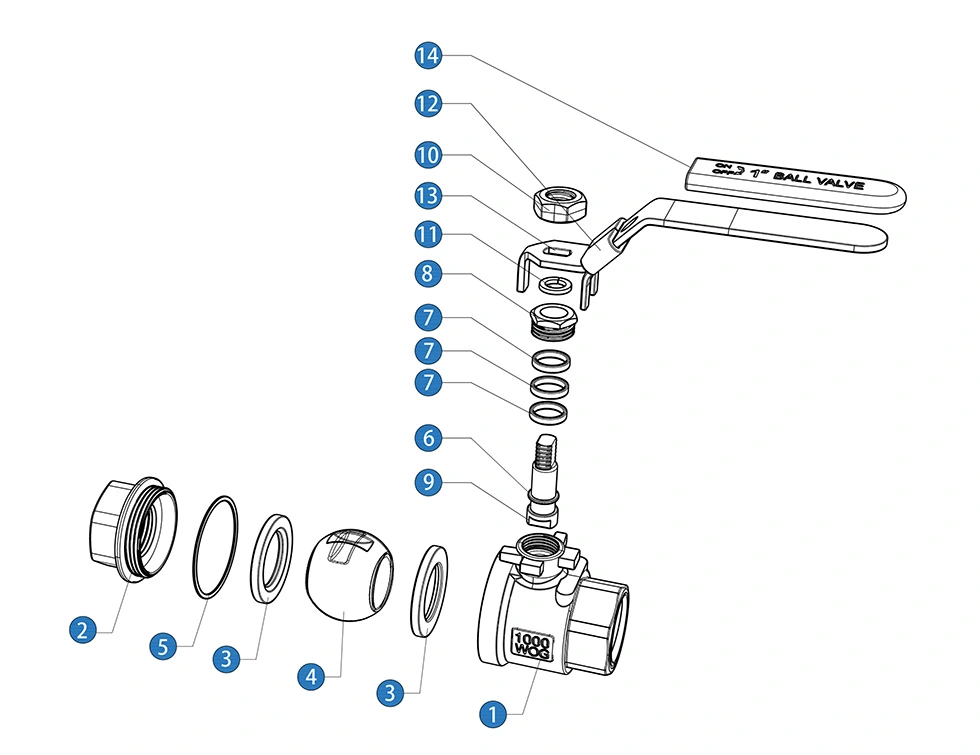

2PC Ball Valve with Locking Device

немає	Ім'я	*Матеріал (N/B)**
1	Тіло	SS 316	SS 304
2	Кепка	SS 316	SS 304
3	М'яч сидіння	PTFE	PTFE
4	М'яч	SS 316	SS 304
5	Прокладка	PTFE	PTFE
6	Фрикційне кільце	PTFE	PTFE
7	Упаковка штока	PTFE	PTFE
8	залоза	SS 316	SS 304
9	Стебло	SS 316	SS 304
10	гайка	SS 304	SS 304
11	Пружинна шайба	SS 304	SS 304
12	Блокуючий пристрій	SS 304	SS 304
13	Ручка	SS	SS
14	Ручка рукава	ПВХ	ПВХ

* N: кінці різьби відповідно до ANSI B 2.1 NPT
* B: кінці різьби відповідно до BS21 BSP

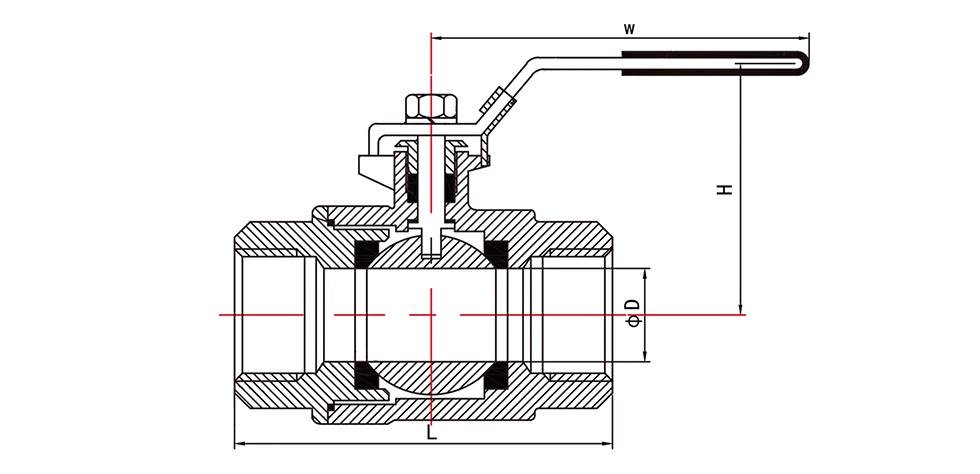

2PC Ball Valve with Locking Device

Загальні розміри:

Розмір	Розміри (мм)				Вага (г)
Розмір	D	W	H	L(+-2)	Вага (г)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Кв ЗНАЧЕННЯ

Kv (м3/год) = швидкість потоку води в кубічних метрах на годину, яка призведе до падіння тиску на 1 бар на клапані

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

Переваги

Цей кульовий кран ідеально підходить для виробничих ліній, які допускають короткі простої для планового технічного обслуговування.

Переваги двокомпонентних кульових кранів, що замикаються, порівняно з однокомпонентними кульовими кранами

Повнопрохідна конструкція забезпечує мінімальний опір потоку

Різноманітні варіанти кінцевих з’єднань для різноманітних робочих умов

Доступні моделі високого тиску з чудовою максимальною потужністю тиску

Переваги двокомпонентних кульових кранів, що замикаються, порівняно з трикомпонентними кульовими кранами

Великі готові запаси та коротші терміни виготовлення

Більш конкурентоспроможні ціни для оптових замовлень

Чому варто обрати Шантай

Повні сертифікати

Наші клапани виготовляються відповідно до стандартів ASME B16.34 і мають кілька основних сертифікатів, включаючи ISO9001 та CE.

Надміцний дизайн продукту

Для наших клапанів використовується більше матеріалів і товщі стінки корпусу, ніж для багатьох звичайних продуктів.

Швидка відповідь

Наш технічний персонал готовий 24 години на добу. Звертайтеся до нас у будь-який час для термінових питань.

Швидка глобальна доставка

Відвантаження організовується лише після завершення виробництва та відповідності всіх випробувань відповідним стандартам. Добре налагоджений логістична система забезпечує швидку доставку по всьому світу.

FAQ

Який максимальний тиск цього кульового крана?

Максимальний тиск становить 6,3 МПа.

Яка максимальна температурна стійкість цього кульового крана?

Максимальна температурна стійкість становить 280°C, залежно від матеріалів клапана та умов експлуатації.

Який тип упаковки використовується для клапанів?

Кожен клапан упакований у товсту гофровану внутрішню коробку з фанерним футляром, який використовується як зовнішня упаковка для захист при транспортуванні.

Чи можна встановити вертикально кульовий кран 2PC із запірним пристроєм?

так Кульові крани, як правило, можна встановлювати горизонтально або вертикально, в тому числі зі штоком, спрямованим вгору або вниз, за умови, що установка відповідає клапану та умовам експлуатації. Привід або ручка також має бути доступним для роботи.

Що таке противибуховий шток у кульовому крані?

Стержень проти вибуху призначений для запобігання викиду штока клапана з корпусу клапана внутрішніми тиск. Така конструкція забезпечує додаткову безпеку для програм керування рідиною під високим тиском.

На ваші клапани є гарантія?

Shangtai надає 1 рік гарантії та довічну технічну підтримку після закінчення гарантійного терміну.

Чи існує мінімальна кількість замовлення (MOQ)?

MOQ змінюється залежно від моделі клапана та вимог замовлення. Будь ласка, зв'яжіться з нами, щоб отримати конкретну інформацію про мінімальну ціну.
