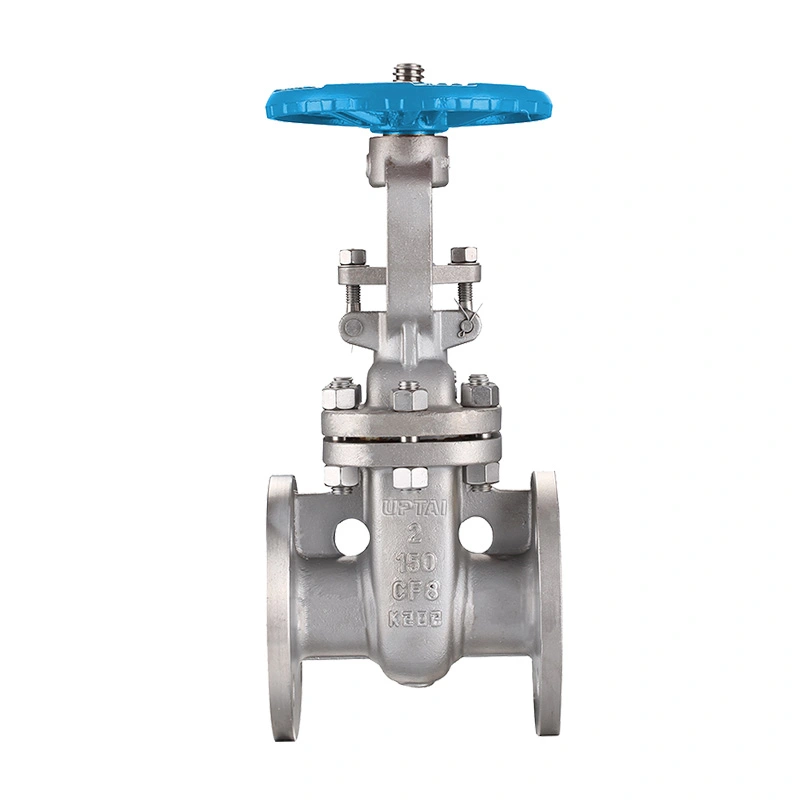

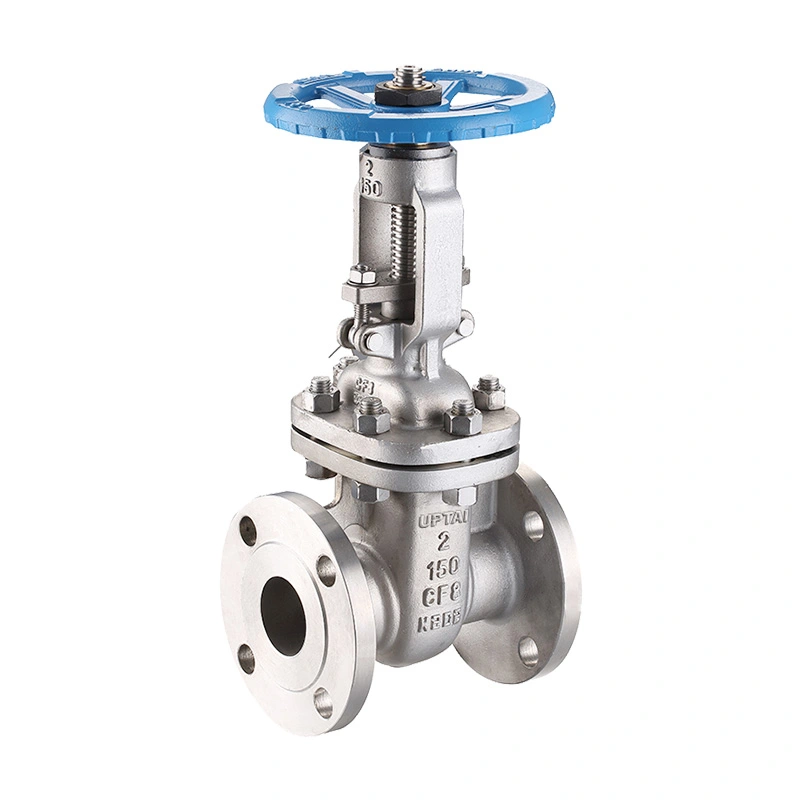

Засувка з нержавіючої сталі ANSI 150LB

Засувка з нержавіючої сталі ANSI 150LB налаштована для ізоляції трубопроводу, де потрібен повнопрохідний шлях потоку та корпус засувки з нержавіючої сталі. Затвор рухається вертикально, щоб відкрити або закрити прохід, що робить цей клапан придатним для застосувань, які зазвичай вимагають повністю відкритого або повністю закритого обслуговування, а не постійного дроселювання. Наведена конфігурація охоплює NPS від 2" до 48" і використовує махове або редукторне керування відповідно до розміру клапана.

Shangtai виробляє промислову арматуру в Веньчжоу, Чжецзян, Китай. Виробництво клапанів включає підготовку матеріалу, механічну обробку, складання компонентів, випробування тиском, перевірку, маркування та остаточне пакування. Конфігурація продукту може бути підтверджена відповідно до розміру трубопроводу, класу тиску, робочого середовища, температури, вимог до матеріалів, стандарту підключення та відповідних специфікацій проекту.

Основні розміри

Конструкція та принцип дії засувки

У клапані використовується запірний елемент шиберного типу, який рухається перпендикулярно напрямку потоку в трубопроводі. Коли затвор повністю піднятий, прохідний канал відкривається; коли ворота опущені, прохід закритий. Ця пряма схема зазвичай вибирається для ізоляції трубопроводу, де важливі низькі втрати тиску в повністю відкритому положенні.

Засувки, як правило, призначені для ізоляції, а не для звичайного дроселювання. Тримання клапана повністю відкритим або повністю закритим допомагає зменшити непотрібний знос воріт і посадочних поверхонь. Якщо потрібне регулювання потоку, тип клапана та умови роботи слід оцінювати окремо.

Корпус і диск з нержавіючої сталі

Перераховані матеріали корпусу та диска – ASTM A351 CF8 / CF8M. Ці марки нержавіючої сталі можна вибрати для промислових послуг, де стійкість до корозії та сумісність матеріалів є важливими міркуваннями. Фактичний матеріал має відповідати технологічному середовищу, температурі, тиску та специфікації проекту.

F304 / F316 Шток

Стержень зазначений як ASTM A182 F304 / F316. Шток передає робоче зусилля від штурвала або редуктора до воріт. Вибір матеріалу штока слід розглядати разом із корпусом клапана, диском, сідлом, сальником і технологічним середовищем.

Конфігурація сидінь Stellite 6

Перерахована конфігурація сидінь включає ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Тверде наплавлення Stellite 6 використовується на відповідних поверхнях сидіння, де потрібна стійкість до зношування та повторюваний контакт посадки. Точне розташування сідла має бути підтверджено відповідно до розміру клапана та замовленої конфігурації.

Клас 150 тиск і фланцеве з'єднання

Позначення Class 150 визначає клас тиску клапана відповідно до застосовної системи оцінки тиску та температури ASME. Його не слід інтерпретувати як фіксований робочий тиск 150 PSI. Зазначений максимальний робочий тиск становить 285 фунтів на квадратний дюйм, тоді як допустимий тиск для конкретного клапана залежить від матеріалу, розміру, температури та відповідного значення тиску та температури.

У клапані використовуються фланцеві кінці, сумісні з РЧ. Для NPS від 2" до 24" перерахованим стандартом з'єднання є ASME B16.5, тоді як NPS 26" і вище визначено ASME B16.47 серії A. Розміри фланців трубопроводу, клас тиску, вибір прокладки, розташування болтів і стан поверхні слід перевірити перед встановленням.

Робота клапана та вибір розміру

Метод роботи змінюється залежно від розміру клапана. У перерахованій конфігурації використовується маховик для клапанів від 2" до 16" і привод редуктора для 18" і більших розмірів. Більші клапани, як правило, вимагають більшого робочого моменту, що робить редуктор придатним для ручного керування трубопровідними клапанами більшого діаметру.

Робота маховичка

Робота з маховиком забезпечує пряме локальне керування зазначеними розмірами клапанів від 2" до 16". Оператор повинен обертати махове колесо відповідно до напрямку відкриття та закриття клапана та не застосовувати надмірну зовнішню силу для подолання надмірного опору.

Оператор редуктора

Клапани розміром від 18 дюймів і вище встановлюються з редукторними приводами. Коробка передач забезпечує механічну перевагу для відкриття та закриття великих клапанів і може бути корисною, коли пряме керування маховиком вимагатиме надмірної робочої сили.

Обслуговування NACE

Перерахована конфігурація посилається на NACE MR0175 / ISO 15156. Ці стандарти пов’язані з вимогами до матеріалів для обладнання, що піддається впливу специфічних середовищ, що містять сірководень при видобутку нафти та газу. Застосовність NACE має бути підтверджена фактичним середовищем експлуатації, вимогами до матеріалів, тиском, температурою та специфікаціями проекту, а не припускатися виключно на основі моделі клапана.

Для кислих служб вибір матеріалу та вимоги до твердості можуть бути важливими. Повну конфігурацію клапана, включаючи матеріали, що містять тиск, обшивку, сідла, шток та інші змочені компоненти, слід перевірити на відповідність застосовним вимогам проекту перед замовленням.

Застосовні галузі

Нафтогазові системи

Використовується для ізоляції трубопроводів у розвідці, переробці, нафтопереробці та нафтохімії, де вибрані матеріали з нержавіючої сталі та клас тиску сумісні з умовами експлуатації.

Хімічна обробка

Підходить для ізоляції сумісних хімічних і технологічних рідин. Корпус, диск, шток, сідло та інші вибрані матеріали слід перевіряти на хімічний склад, концентрацію, робочу температуру та тиск.

Вода та стічні води

Застосовується до обраних трубопроводів розподілу, очищення, комунальної та технічної води, де потрібен фланцевий запірний клапан.

Енергетичні та комунальні системи

Може використовуватися для ізоляції в промислових інженерних трубопроводах, системах, пов’язаних з електропостачанням, системах опалення, вентиляції, вентиляції та кондиціонування повітря та інших сумісних рідинних системах у межах заданих тиску та температури.

Міркування щодо вибору

Розмір трубопроводу:Підтвердьте номінальний розмір труби та необхідний розмір клапана перед замовленням. Клапани великого діаметру також слід перевірити на вільний простір для установки та експлуатації.

Клас тиску:Переконайтеся, що клас 150 і вказаний максимальний робочий тиск відповідають фактичному тиску в трубопроводі при робочій температурі.

Середня сумісність:Перевірте сумісність корпусу з нержавіючої сталі, диска, штока, сідла, сальника та інших зволожених матеріалів із технологічним середовищем.

Стандарт підключення:Перевірте стандарт фланців, облицювання RF, розташування отворів для болтів, тип прокладки та вимоги до кріплення за кресленнями трубопроводу.

Метод роботи:Перевірте, чи потрібне керування маховиком або редуктором відповідно до розміру клапана, положення встановлення, доступного робочого простору та необхідного робочого моменту.

Вимоги до Sour-Service:Якщо клапан призначений для кислого газу або іншого H₂Служба, що містить S, надає застосовну NACE або специфікацію проекту для підтвердження матеріалу та виробництва.

Встановлення та обслуговування

Перед встановленням перевірте клапан, поверхні фланців, ущільнювальні поверхні та захисні кришки на наявність пошкоджень під час транспортування. Трубопровід має бути правильно вирівняний, щоб зовнішні навантаження на трубу не передавалися без необхідності

FAQ

Q1: Чим шибер відрізняється від кульового крана в ізоляції трубопроводу?

Засувка використовує шибер з лінійним рухом для відкриття або закриття трубопроводу, тоді як кульовий кран використовує обертову кульку. Засувки зазвичай вибирають для більшої ізоляції трубопроводу, де потрібен прямий шлях потоку та відносно низький опір потоку в повністю відкритому положенні.

Q2: Що слід перевірити, якщо засувкою важко керувати?

Перевірте, чи правильно вирівняно трубопровід, чи чисті шток і робочий механізм і чи змащено, як зазначено, і чи не впливає надмірний тиск або відкладення на рух затвора. Якщо ненормальний опір залишається, клапан слід ізолювати та перевірити, а не натискати додатковим зовнішнім важелем.

Q3: Як слід зберігати засувку з нержавіючої сталі перед встановленням?

Клапан слід зберігати в чистому та сухому місці з фланцевими протекторами. Уникайте впливу корозійних речовин, надмірної вологи, ударів і забруднення внутрішніх ущільнювальних поверхонь. Великі клапани також повинні належним чином підтримуватися під час зберігання та транспортування.

Q4: Що може спричинити витік після встановлення засувки?

Можливі причини включають пошкодження ущільнювальних поверхонь, невідповідну установку прокладки, сторонній матеріал усередині клапана, неправильну операцію закриття або проблеми з вирівнюванням трубопроводу. Справжню причину слід визначити шляхом перевірки та випробування тиском після того, як систему буде безпечно ізольовано.

Q5: Чи можна постачати засувку з нержавіючої сталі ANSI 150LB відповідно до креслення трубопроводу?

так Розмір клапана, зовнішні розміри, розташування фланців, робоче положення, конфігурація матеріалу та інші вимоги до з’єднання можна перевірити на кресленні трубопроводу перед виготовленням. Це особливо корисно для замінних клапанів і проектів із фіксованими монтажними розмірами.

Q6: Чи можна використовувати клапан як заміну існуючого засувки?

Так, за умови, що клапан для заміни відповідає необхідному розміру, класу тиску, розміру торця до лиця, фланцевому з’єднанню, специфікації матеріалу, методу роботи та простору для встановлення. Для підтвердження конфігурації можна використовувати наявні креслення клапана, інформацію з заводської таблички або дані про розміри.

Q7: Як можна підтримувати термін служби клапана?

Експлуатуйте клапан у встановлених межах тиску та температури, уникайте непотрібних повторних циклів, підтримуйте шток і робочий механізм у належному стані та періодично перевіряйте клапан відповідно до графіка технічного обслуговування трубопроводу. Будь-який ненормальний витік або робочий опір слід негайно досліджувати.

Q8: Яку технічну інформацію слід підтвердити перед замовленням?

Ключова інформація включає номінальний розмір, клас тиску, торцеве з’єднання, розміри кузова та оздоблення, конфігурацію сидіння, спосіб роботи, робоче середовище, тиск, температуру, застосовні стандарти та будь-які спеціальні вимоги до перевірки чи документації.
