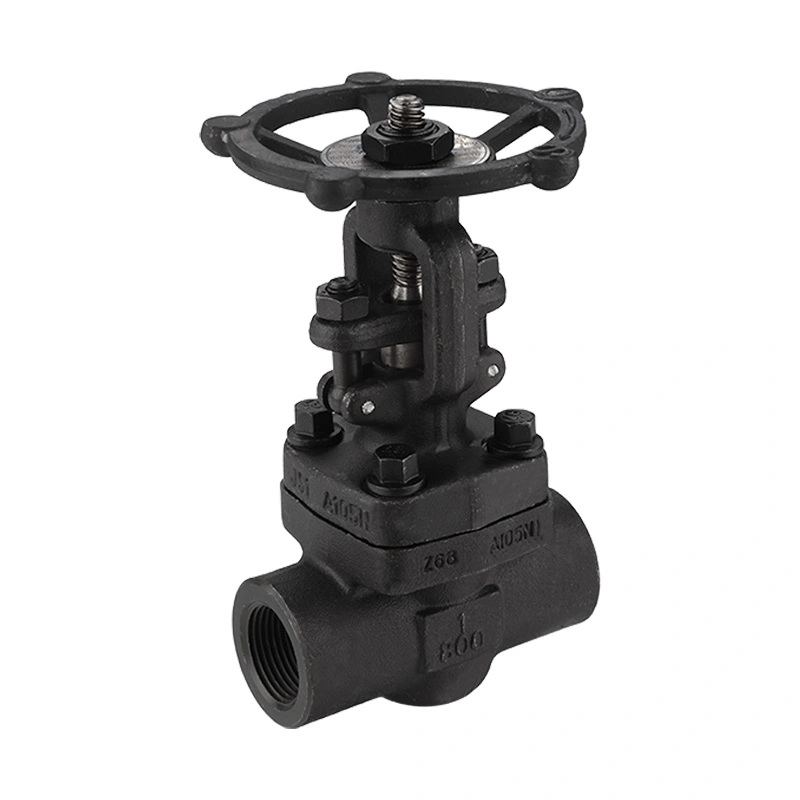

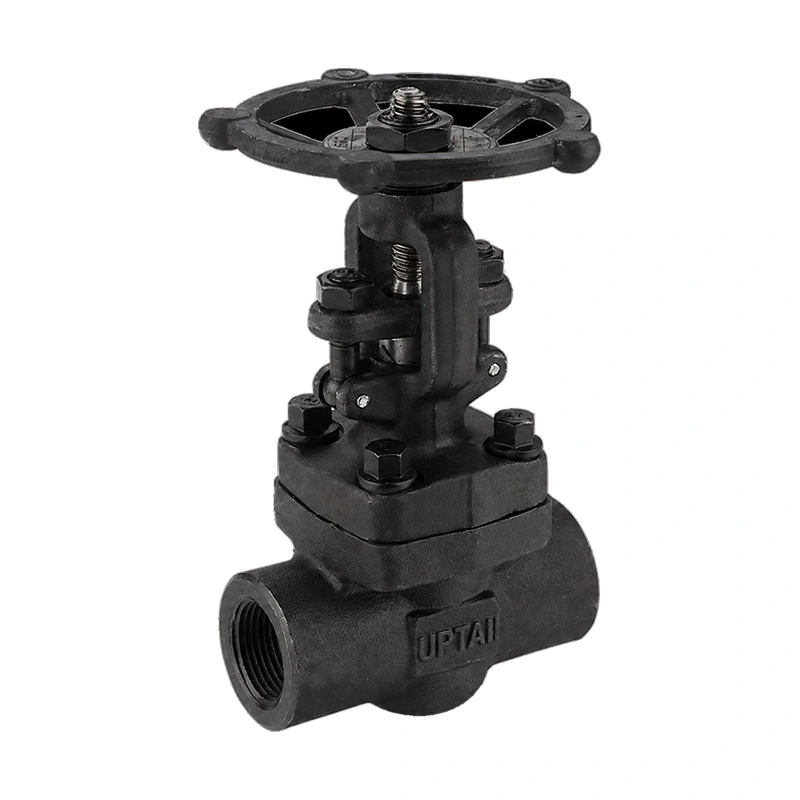

Засувка з кованої вуглецевої сталі 800LB

Кована засувка з вуглецевої сталі 800LB — це кована засувка для промислових трубопроводів малого діаметра. Він використовує корпус ASTM A105N, розташування штока OS&Y, кришку з болтами та ручне керування. Для різних конфігурацій трубопроводів доступні з’єднання NPT, BSP і зварні з’єднання.

Shangtai виробляє промислову арматуру в Веньчжоу, Чжецзян, Китай. Виробничий процес включає механічну обробку, складання, випробування тиском, перевірку, маркування та пакування. Технічні характеристики клапана можна підтвердити з вимог до необхідного розміру, з’єднання, середовища, тиску, температури та матеріалів.

Основні розміри

Конструкція клапана

Корпус клапана виготовлено з кованої вуглецевої сталі ASTM A105N. Кришка кріпиться до корпусу болтами, що забезпечує доступ до внутрішніх частин після того, як лінія була ізольована та скинута тиск.

OS&Y Стенд

Конструкція зовнішнього гвинта та хомута розміщує шток поза корпусом клапана. Рух штока можна побачити під час роботи, що також забезпечує просту візуальну індикацію положення клапана.

Суцільний клин

Клин рухається вертикально, щоб закрити прохід потоку. Засувка призначена для ізоляції і зазвичай працює в повністю відкритому або повністю закритому положенні.

Матеріали штока та сидіння

Перерахований матеріал штока ASTM A182 F6a. Диск доступний у форматі ASTM A-276 Gr. 420 із додатковою конфігурацією твердого наплавлення Stellite 6, тоді як перерахований матеріал сидіння – ASTM A-276 Gr. 410.

Тиск і температура

Клапан має рейтинг CL800 із зазначеним максимальним робочим тиском 1975 PSI. Відповідний робочий тиск залежить від температури, матеріалу, розміру та відповідного показника тиску та температури. Клапан слід вибирати, виходячи з фактичних умов експлуатації, а не лише за класом тиску.

Зазначений діапазон температур -29ºc + 425ºc. Сідло, шток, ущільнення та інші внутрішні матеріали слід перевіряти на сумісність, коли клапан використовується при підвищених температурах.

Параметри завершення підключення

Клапан може постачатися з наконечниками NPT, BSP або привареними в муфту. З’єднання повинно відповідати специфікації трубопроводу та способу монтажу.

NPT

Наконечники з різьбою NPT визначені відповідно до стандарту з’єднання ASME B1.20.1. Перед встановленням слід перевірити розмір різьби та сполучаються компоненти.

BSP

Наконечники BSP доступні для систем трубопроводів із використанням сумісної різьби BSP. Необхідну конфігурацію різьби необхідно підтвердити при замовленні.

Зварний шов

Наконечники під зварювання підходять для труб малого діаметра, де потрібне зварне з’єднання. Процедури зварювання повинні відповідати відповідним специфікаціям трубопроводів.

Вимоги NACE

Специфікація містить перелік стандартів NACE MR0175 / ISO 15156. Для застосувань із кислими кислотами матеріали клапана та вимоги до виробництва слід перевіряти на відповідність фактичним умовам експлуатації та специфікації проекту.

Якщо вимагається відповідність NACE, необхідні класи матеріалів, межі твердості, вимоги до перевірки та документація повинні бути підтверджені перед виробництвом.

Типові програми

Нафта і газ:Ізоляційні точки з малим діаметром у верхніх, нижніх і технологічних трубопроводах.

Нафтопереробка та нафтохімія:Технологічні лінії, інженерні трубопроводи та з’єднання обладнання, що потребують ручної ізоляції.

Виробництво електроенергії:Вибрані парові, бойлерні та комунальні лінії в межах заданих тиску та температури.

Промислове обладнання:Компактні вузли трубопроводів і технологічне обладнання за допомогою різьбових або зварних з’єднань.

Очки відбору

Перед замовленням перевірте розмір клапана, тип з’єднання, робочий тиск, температуру, середовище та вимоги до матеріалів. Для додатків із кислим обслуговуванням надайте відповідну специфікацію NACE. Для різьбових з’єднань перевірте тип і розмір різьби. Для розтрубних зварних з’єднань підтвердьте розміри труби та вимоги до зварювання.

Клапан призначений для ізоляції. Якщо застосування потребує безперервного регулювання потоку, перед вибором слід переглянути метод роботи та тип клапана.

Встановлення та обслуговування

Перед встановленням перевірте клапан і з’єднувальні кінці. Тримайте внутрішні поверхні чистими та знімайте захисні кришки лише тоді, коли клапан готовий до встановлення.

Різьбові з'єднання слід монтувати за допомогою зазначеного методу ущільнення без надмірного затягування. Для версій з розетковим зварюванням процедура зварювання повинна контролювати надходження тепла та відповідати застосовним вимогам до трубопроводів.

Після монтажу попрацюйте маховиком і перевірте повний хід відкриття та закриття. Перед обслуговуванням ізолюйте та скиньте тиск у трубопроводі. Перевірка повинна включати шток, зону сальника, з’єднання кришки, маховик і ущільнювальні поверхні.

Тестування та документація

Клапан розроблений і виготовлений відповідно до API 602, з API 598, визначеним для випробувань і перевірок. Перевірка може включати перевірку матеріалів, перевірку розмірів, випробування корпусу, випробування на герметичність сідла, робочі перевірки та остаточну перевірку.

Інформація про матеріал, дані про розміри, креслення, протоколи перевірки та документація про випробування можуть бути надані відповідно до вимог замовлення.

FAQ

Q1: Що таке кований засув з вуглецевої сталі 800LB?

Засувка з кованої вуглецевої сталі 800LB — це кована засувка для трубопроводів з малим діаметром високого тиску. Для ізоляції трубопроводу використовується кований корпус з вуглецевої сталі та запірний елемент затворного типу. Перерахована конфігурація включає в себе роботу OS&Y, кришку з болтами, роботу з маховиком і з’єднання NPT, BSP або зварювання під розетку.

Q2: Яка різниця між конструкцією OS&Y і конструкцією з прихованим штоком?

У конструкції OS&Y шток розташований поза корпусом клапана та помітно рухається під час роботи. Конструкція прихованого штока забезпечує рух штока всередині корпусу клапана. Розташування OS&Y полегшує візуальне визначення приблизного положення клапана.

Питання 3: Коли слід вибрати зварювання в муфту?

Наконечники з розтрубним зварюванням можна розглядати для систем трубопроводів малого діаметра, де потрібне зварне з’єднання. Перед вибором слід підтвердити розмір труби, товщину стінки, процедуру зварювання та проектний стандарт трубопроводу.

Q4: Чи потребує клапан регулярного змащування?

Вимоги до мастила залежать від конструкції клапана та умов експлуатації. Шток і робочі компоненти слід обслуговувати відповідно до інструкцій з технічного обслуговування виробника, і не можна застосовувати невідповідні мастила для ущільнювальних компонентів.

Q5: Що може спричинити зовнішній витік навколо штока?

Витік у зоні штока може бути пов’язаний із станом сальника, станом поверхні штока, неправильним регулюванням або зносом компонентів. Клапан слід заблокувати та скинути тиск перед оглядом або обслуговуванням зони упаковки.

Q6: Чи можна налаштувати цей клапан за допомогою інших матеріалів?

Інші конфігурації матеріалів доступні за запитом. Потрібний корпус, диск, шток, сідло та інші матеріали мають бути визначені відповідно до середовища, тиску, температури, умов корозії та застосовних стандартів.

Q7: Яку інформацію слід надати для пропозиції?

Будь ласка, надайте розмір клапана, тип з’єднання, середовище, робочий тиск, температуру, кількість, вимоги до матеріалів, вимоги NACE, якщо застосовно, і будь-які відповідні креслення або специфікації проекту.
