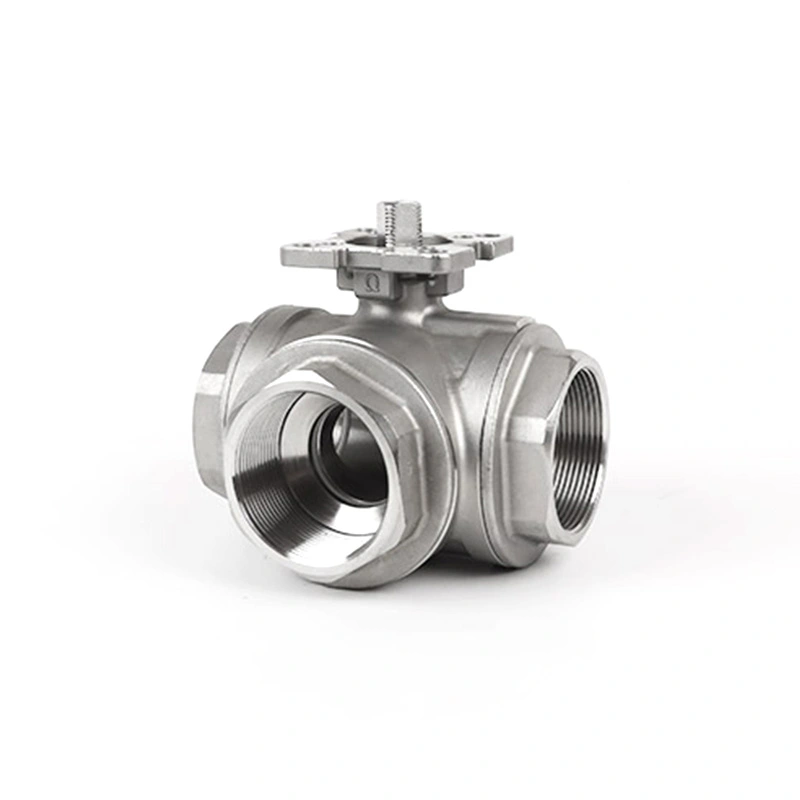

Триходовий кульовий кран із Т-портом прямої монтажної колодки ISO 5211

Трьохходовий кульовий кран Shangtai із прямим монтажним майданчиком ISO 5211 Т-портом створено для гнучкого керування потоком у промислових трубопровідних системах. Конструкція T-порту підтримує змішування, відведення та розподіл потоку в різних напрямках, тоді як монтажна панель ISO 5211 робить установку приводу швидкою та стабільною.

Як вихідний виробник клапанів у Веньчжоу, Китай, Shangtai пропонує конкурентоспроможні прямі заводські ціни, надійні виробничі потужності та сильне визнання на китайському ринку клапанів. Наша фабрика знаходиться всього в 10 хвилинах від аеропорту, що робить відвідування та перевірки зручними.

Ознайомлення з продуктом

Цей триходовий кульовий кран із Т-портом підходить для застосувань, де один клапан повинен контролювати кілька напрямків потоку. У порівнянні зі стандартними двоходовими клапанами, це допомагає спростити розводку трубопроводів, зменшити простір для установки та підвищити ефективність керування системою.

Основні розміри

Основні переваги:

Конструкція потоку T-port для змішування, відведення або розподілу носіїв

Монтажна панель ISO 5211 для підключення пневматичного або електричного приводу

Додатковий кронштейн не потрібен, що допомагає зменшити висоту встановлення та покращити центрування приводу

Прецизійні різьбові кінці для плавного монтажу та надійного з’єднання труб

Стабільна герметичність для надійної щоденної роботи

Підтримка OEM/ODM, що підтримується можливостями Shangtai для розробки форм

Креслення параметрів продукту доступні для підтвердження розміру, відповідності проекту та технічної оцінки.

Процес контролю якості

Shangtai дотримується стандартизованої системи перевірки, яка охоплює IQC, IPQC, FQC і OQC, щоб контролювати якість від матеріалу до відвантаження.

IQC - вхідний контроль якості

Сировина перевіряється перед виробництвом. Обладнання для тестування матеріалів підтримує перевірку матеріалів на місці.

IPQC - Контроль якості в процесі виробництва

Під час обробки та складання перевіряються основні розміри, точність різьби, обробка поверхні та розміри колодок ISO 5211.

FQC - остаточний контроль якості

Готові клапани перевіряються на зовнішній вигляд, роботу, ефективність ущільнення та надійність тиску відповідно до вимог замовлення.

OQC - вихідний контроль якості

Перед доставкою перевіряється упаковка, маркування, кількість і документи, щоб переконатися, що товар готовий до безпечного відправлення.

FAQ

Q1: Як куля з T-образним отвором визначає напрямок потоку?

Шлях потоку визначається розташуванням внутрішнього порту та положенням обертання кулі. Перед встановленням потрібно підтвердити необхідне з’єднання між трьома портами трубопроводу, щоб положення ручки клапана або приводу відповідало призначеному шляху потоку.

Q2: Чи можна використовувати T-образний клапан як для змішування, так і для розподілу?

Так, конфігурацію T-port можна використовувати для різних тристоронніх схем потоку. Чи підходить він для змішування, відводу чи розподілу, залежить від геометрії порту, умов тиску та схеми трубопроводів. При замовленні необхідно вказати необхідну схему потоку.

Q3: Чи повинен привід відповідати крутному моменту клапана?

так Привід повинен забезпечувати достатній крутний момент для клапана в реальних умовах експлуатації. При виборі пневматичного або електричного приводу слід враховувати розмір клапана, матеріал сідла, робочий тиск, середовище та робочу частоту.

Q4: Що слід враховувати при виборі сідла клапана?

Матеріал сидіння слід вибирати відповідно до робочого середовища, температури, тиску та необхідної герметичності. Хімічна сумісність особливо важлива, коли клапан використовується для агресивних або технологічних рідин.

Q5: Чи можна цей тип клапана використовувати на ковзанні або колекторі?

так Триходову конфігурацію можна використовувати на технологічних блоках, колекторах і компактних вузлах трубопроводів, де один клапан повинен контролювати потік між кількома гілками. Під час проектування системи слід враховувати доступний простір, орієнтацію портів і положення приводу.

Q6: Що станеться, якщо тиск у трубопроводі між трьома портами буде різним?

Різні умови тиску можуть впливати на напрямок потоку, швидкість потоку та силу, необхідну для роботи клапана. Тому конфігурацію клапана слід вибирати відповідно до фактичних умов тиску в кожному підключеному порту, а не на основі номінального розміру труби.

Q7: Що таке триходовий кульовий кран із Т-портом прямої монтажної колодки ISO 5211?

A Триходовий кульовий кран із Т-портом прямої монтажної колодки ISO 5211є триходовим клапаном, який поєднує конфігурацію кульки з T-портом та інтерфейс для монтажу приводу ISO 5211. Він призначений для систем, що вимагають контрольованого потоку між трьома з'єднаннями трубопроводу, і може бути налаштований на ручну або автоматизовану роботу.
