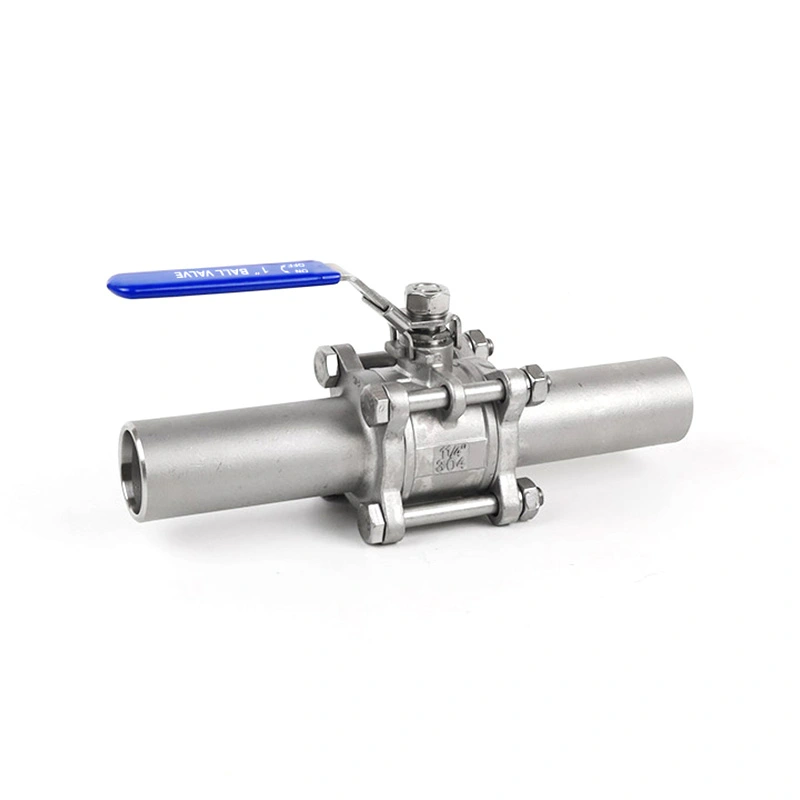

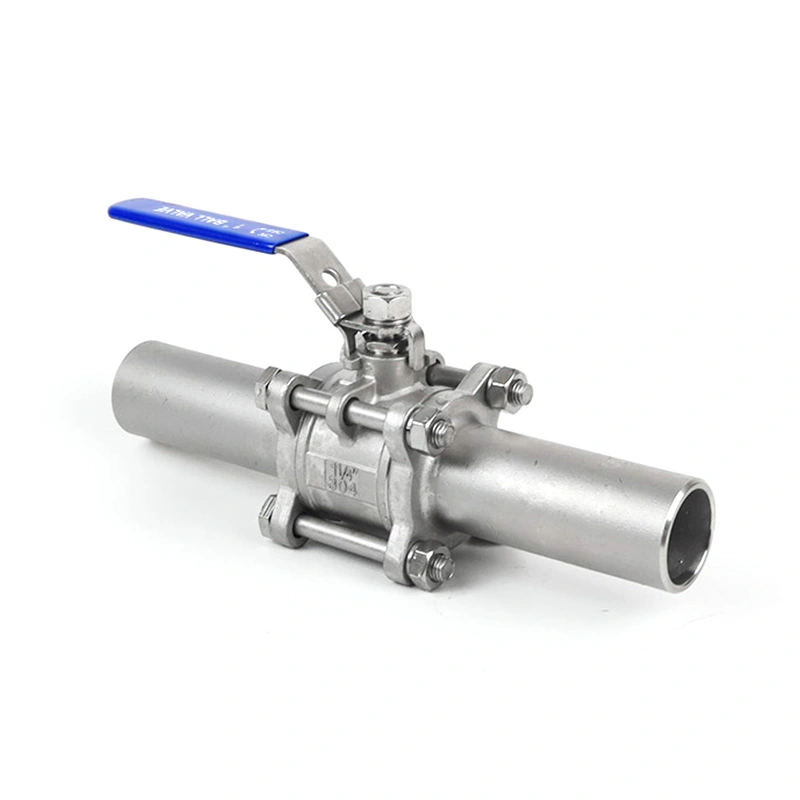

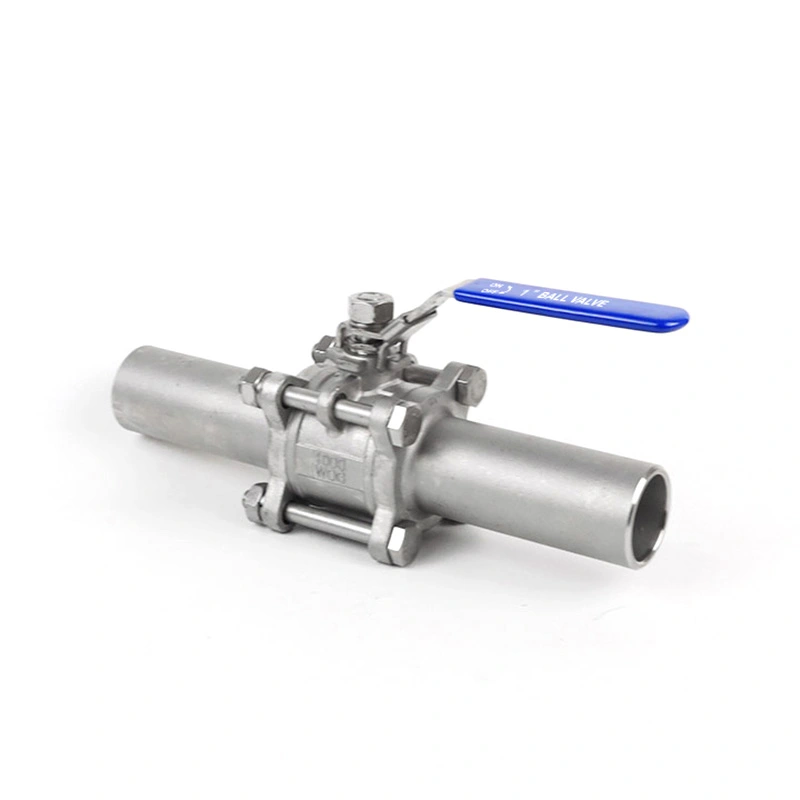

3PC Кульовий кран з розширеним швом

3PC Ball Valve Weld Extended використовує подовжені стикові зварні кінці для забезпечення додаткової довжини зварювання між клапаном корпус і трубопровід. Подовжені кінці корисні для ізольованих трубопроводів, підземних установок і розкладок трубопроводів де потрібна додаткова відстань зварювання. Корпус із трьох частин також забезпечує доступ до внутрішніх компонентів огляд і заміна після ізоляції трубопроводу.

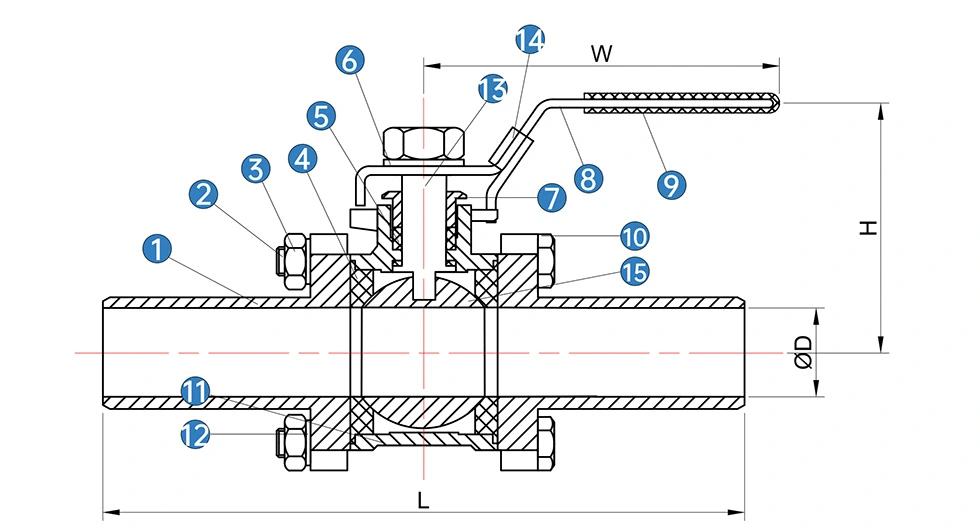

Основні розміри

* N: кінці різьби відповідно до ANSI B 2.1 NPT
* B: кінці різьби відповідно до BS21 BSP

Особливості продукту

1. Подовжені кінці під зварювання встик

Подовжені зварювальні кінці забезпечують додатковий простір для зварювання трубопроводів і допомагають тримати зварювальні роботи подалі від основного корпус клапана. Ця конфігурація корисна для ізольованих або заглиблених трубопроводів, де потрібно розташувати клапан за межами ізоляції або в доступному місці.

2. Конструкція з трьох частин

Роздільний корпус дозволяє відкривати клапан для перевірки та обслуговування. Сідла, ущільнювачі та інші внутрішні доступ до компонентів можна отримати, коли потрібна заміна, що зменшує необхідність заміни повного вузла клапана.

3. Матеріали з нержавіючої сталі 316

3PC Ball Valve Weld Extended використовує ASTM A351 CF8M (316) для корпусу та ASTM A182 F316 для кулі та штока. Стандартне сидіння RPTFE (PTFE+15%fv). Інші комбінації матеріалів можуть бути поставлені відповідно до вимог умови обслуговування.

4. З'єднання під зварювання

Зварні кінці відповідають вимогам ASME B16.25. Зварене встик з'єднання забезпечує постійне з'єднання між клапаном і трубопроводу, причому процедура зварювання та підготовка труби визначаються відповідними специфікаціями трубопроводів.

Зварювання та монтаж

Перед зварюванням перевірте розмір труби, розміри зварного кінця, стан фаски та центрування. Трубопровід повинен бути належним чином підтримувати, щоб запобігти надмірному навантаженню на клапан під час встановлення. Слід також дотримуватися процедури зварювання відповідну специфікацію проекту.

Подовжені кінці забезпечують додаткову відстань між зоною зварювання та внутрішніми частинами клапана. Відповідне зварювання і для захисту сидіння, ущільнювачів та інших чутливих до тепла компонентів слід дотримуватися процедур контролю тепла.

Матеріали та умови експлуатації

Клапан призначений для діапазону температур від -25 ℃ до 150 ℃ і максимального тиску 285 фунтів/кв. умови. Фактичні робочі межі повинні бути підтверджені відповідно до розміру клапана, середовища, температури та відповідний рейтинг тиску та температури.

Корпус з нержавіючої сталі, кулька F316 і шток F316 призначені для сумісних промислових носіїв. Сидіння та ущільнення Перед замовленням вибір матеріалу слід перевірити на відповідність фактичній рідині, температурі та тиску.

Перевірка якості

Інспекція матеріалу

Відповідно до вимог замовлення можна надати ідентифікацію матеріалу та відповідні записи перевірки. матеріал звіти про випробування доступні для відповідних конфігурацій клапанів.

Перевірка розмірів

Розміри клапанів і елементи зварного кінця перевіряються на відповідність зазначеним кресленням продукту та вимогам. Перевірка може включати довжину зварного кінця, розміри та загальний стан збірки.

Випробування на тиск і герметичність

Тестування та перевірка клапанів відповідає вимогам API 598. Випробування на тиск і герметичність проводяться для перевірки ущільнення корпусу клапана та сідла перед відправленням.

Закінчена перевірка клапана

Остаточна перевірка охоплює зовнішній вигляд клапана, збірку, захист зварних кінців і робочий стан. Необхідний продукт можливе оформлення документів під замовлення.

Додатки

3PC Ball Valve Weld Extended підходить для промислових трубопроводів із зварним з’єднанням і додатковим зварюванням. потрібні відстані. Типові сфери застосування включають нафтохімічну обробку, нафтогазові системи, теплову енергетику, очищення води та загальний контроль промислових рідин.

Конфігурація розширеного кінця особливо корисна при ізоляції трубопроводу, підземному монтажі або на місці компонування обмежує доступний простір навколо корпусу клапана. Придатність застосування повинна бути підтверджена на основі середовище, тиск, температура та специфікація трубопроводу.

Упаковка

Для транспортування на експорт клапани упаковуються в гофрокартон і фанерні ящики. Зварні кінці є захищений під час пакування, щоб зменшити ризик пошкодження фаски та з’єднувальних поверхонь під час транспортування та відвантаження.

FAQ

1. Яке призначення подовжених зварних кінців на 3PC Ball Valve Weld Extended?

Подовжені зварні кінці забезпечують додаткову зварну відстань між корпусом клапана та трубопроводом. Вони корисні для ізольовані трубопроводи, підземні установки та інші схеми, де зварювальна зона повинна бути розташована далі від корпусу клапана.

2. Який матеріал використовується для клапана?

Стандартним матеріалом корпусу є ASTM A351 CF8M (316), а ASTM A182 F316 використовується для кульки та штока. Сидіння є RPTFE (PTFE+15%fv). Інші матеріали доступні за запитом.

3. Який стандарт поширюється на торці, зварені встик?

Зварювані встик кінці визначені відповідно до ASME B16.25. Остаточна процедура зварювання повинна відповідати застосовним трубопроводу або специфікації проекту.

4. Чи можна обслуговувати клапан після встановлення?

так Корпус із трьох частин забезпечує доступ до внутрішніх компонентів для перевірки та заміни. Трубопровід повинен бути ізольованим і скинутим тиск перед обслуговуванням клапана.

5. Які межі тиску та температури?

Зазначений максимальний тиск становить 285 фунтів/кв. дюйм, а діапазон температур становить від -25 ℃ до 150 ℃. Фактично допустима експлуатація умови залежать від розміру клапана, середовища та відповідного номінального тиску та температури.

6. Які документи можна надати?

Залежно від клапана можуть бути надані звіти про випробування матеріалів і відповідна перевірка або документація про продукт вимоги до конфігурації та замовлення.
