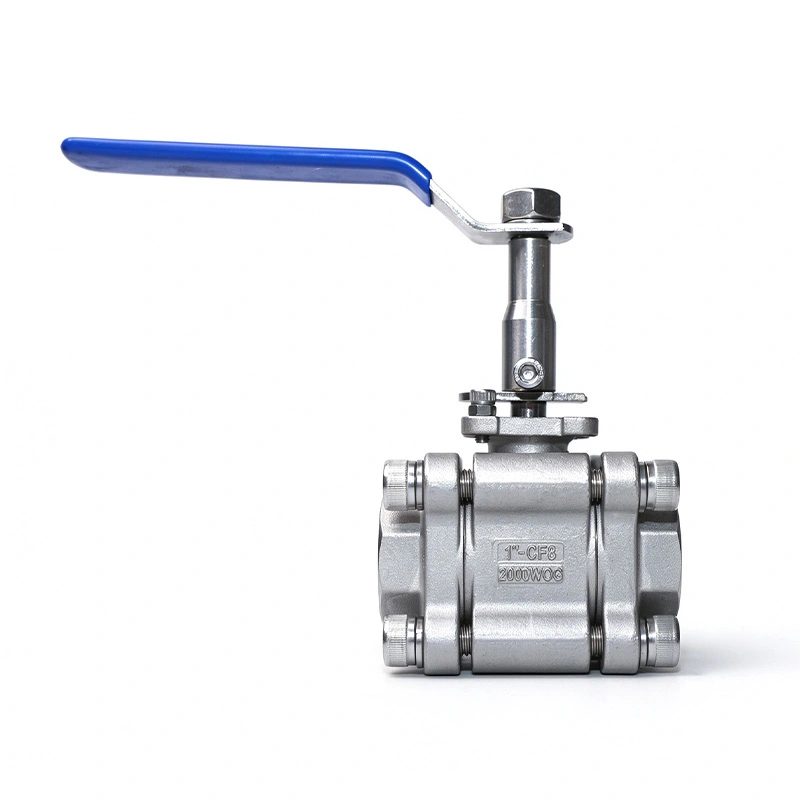

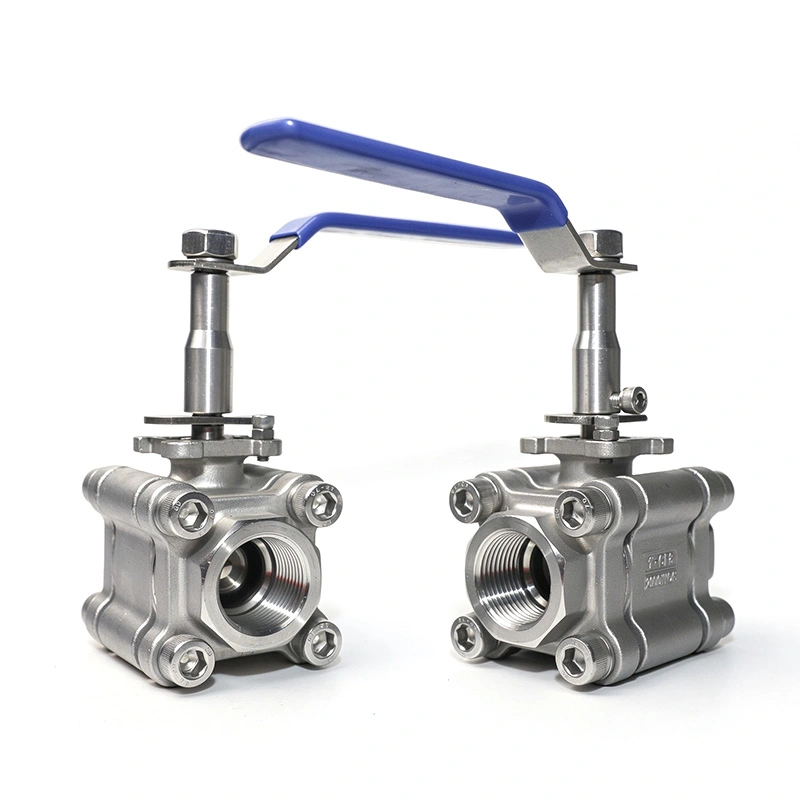

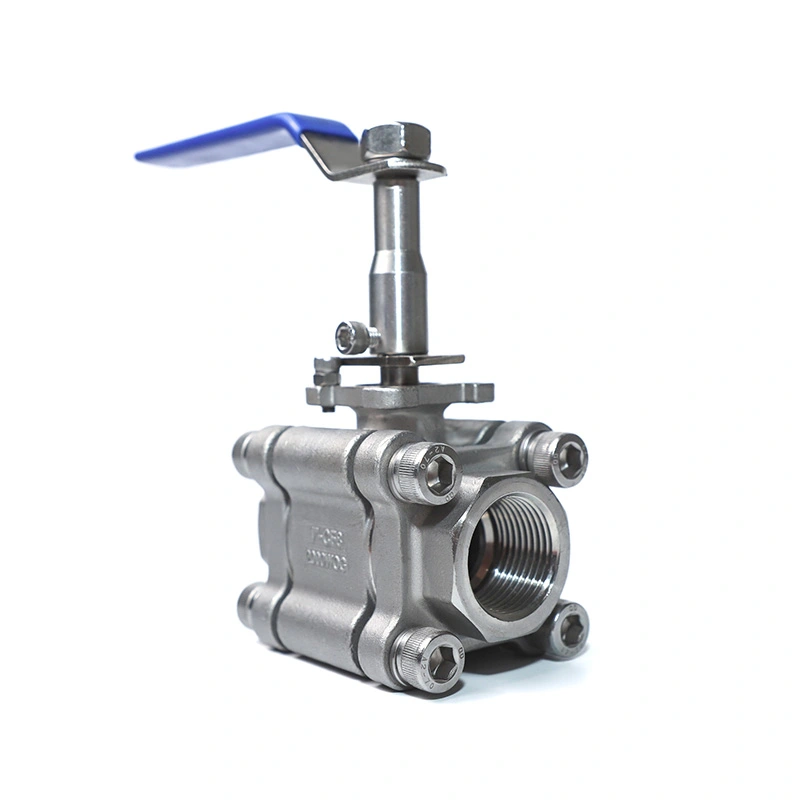

3PC кульовий кран з нержавіючої сталі 2000WOG подовжений шток

Кульовий кран 3PC з нержавіючої сталі 2000WOG із подовженим штоком призначений для ізольованих трубопроводів, заглиблених установок та інші застосування, де необхідно розширити робочу точку клапана. Клапан виконаний з нержавіючої сталі 316 корпус, кулька та шток, конструкція з трьох частин і різьбові з’єднання NPT або BSP. Подовжений стрижень дозволяє клапан, який слід використовувати подалі від ізольованої або заглибленої частини трубопроводу.

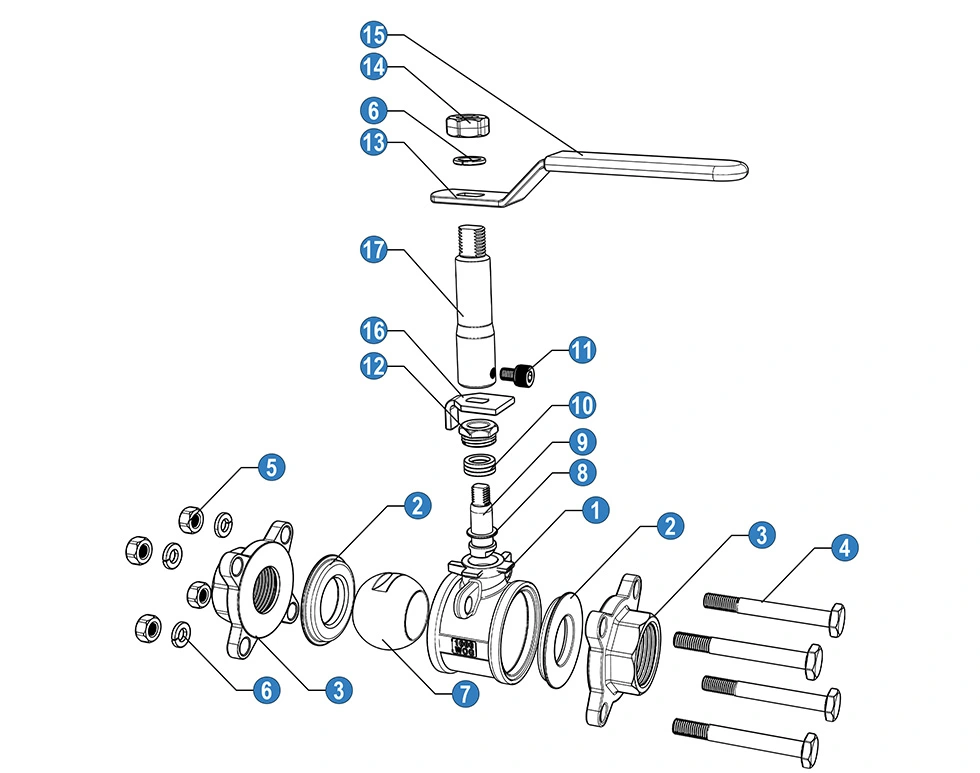

Основні розміри

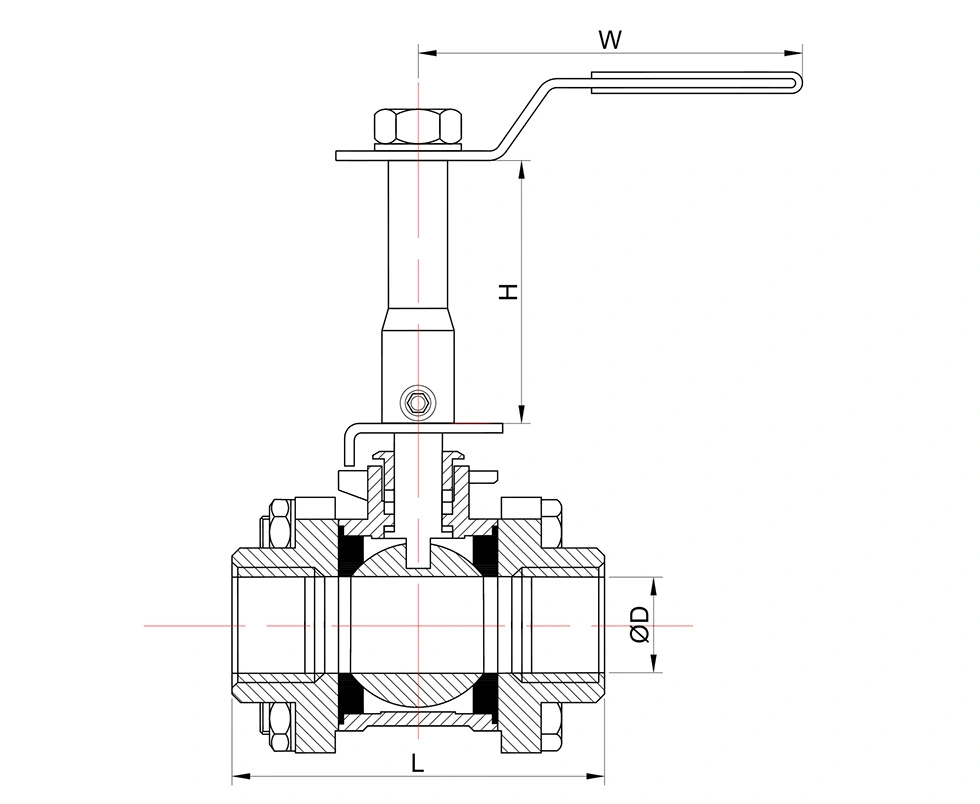

Загальні розміри:

Ключові характеристики

1. Подовжений шток для ізольованих і заглиблених трубопроводів

Витягнутий шток розміщує робочу точку вище або подалі від зони з’єднання трубопроводу. Ця конфігурація корисно, коли ізоляція труб, підземна установка або обмежений доступ ускладнюють роботу стандартного штока. На штоку також використовується конструкція проти вибуху для роботи під тиском.

2. Конструкція з нержавіючої сталі 316

Корпус виготовлено з нержавіючої сталі ASTM A351 CF8M, а куля та шток виготовлені з ASTM A182 F316. Ці матеріали забезпечують стійкість до корозії для сумісних застосувань з водою, нафтою, газом і промисловими рідинами. Сидіння RPTFE є призначені для вказаного діапазону температур і умов експлуатації.

3. Корпус із трьох частин

Корпус із трьох частин забезпечує доступ до внутрішніх компонентів для огляду та обслуговування. Клапан може бути розбирається, коли необхідно перевірити або замінити сідло, ущільнення або інші внутрішні частини, що корисно для обслуговування встановлених систем трубопроводів.

4. Рейтинг тиску 2000 WOG

Кульовий кран із нержавіючої сталі 3PC із подовженим штоком 2000WOG призначений для керування рідиною під високим тиском, із максимальний тиск 1975 PSI, указаний у даних продукту. Відповідний робочий тиск має бути підтверджено відповідно до розміру клапана, температури, середовища та відповідного тиску та температури.

Стандарти та контроль якості

Клапан виготовлено відповідно до вимог ISO 17292/API 608 із зазначенням номінальних показників тиску та температури. відповідно до ASME B16.34, а також випробування та перевірка відповідно до API 598. Виробничий контроль включає вхідний матеріал перевірки, випробування тиском, випробування герметичності та готова перевірка клапана.

Документація ISO 9001 і CE доступна для відповідних конфігурацій клапанів. Також можуть бути звіти про випробування матеріалів надається відповідно до вимог замовлення та документації.

Додатки

Кульовий кран 3PC з нержавіючої сталі 2000WOG із подовженим штоком можна використовувати в системах трубопроводів, де подовжений клапан необхідна експлуатація, включаючи ізольовані технологічні лінії, підземні трубопроводи, водопідготовку, нафтогазові системи, хімічна обробка та загальний контроль промислових рідин.

Перед вибором перевірте середовище трубопроводу, робочий тиск, температуру, стандарт підключення та наявність простір для установки. Сумісність матеріалів також має бути підтверджена для корпусу, м’яча, виносу та сидіння.

FAQ

1. Для чого використовується подовжене стебло?

Подовжений шток використовується для ізольованих трубопроводів, підземних установок та інших місць, де клапан робочу точку необхідно розташувати подалі від з’єднання трубопроводу. Він забезпечує доступ до клапана без видалення навколишньої ізоляції або оголення закопаної ділянки трубопроводу.

2. Які матеріали використовуються для клапана?

Корпус відповідає стандарту ASTM A351 CF8M (316), а куля та шток відповідають стандарту ASTM A182 F316. Стандартне сидіння RPTFE (PTFE+15%fv). Інші матеріали доступні відповідно до необхідних умов експлуатації.

3. Який діапазон тиску та температури підтримує клапан?

У даних продукту вказано максимальний тиск 1975 PSI і діапазон температур від -25 ℃ до 150 ℃. Фактично допустимо тиск залежить від розміру клапана, температури, середовища та застосовного значення тиску та температури.

4. Які доступні різьбові з'єднання?

Стандартні різьбові з'єднання NPT і BSP. Інші вимоги до підключення можна обговорити відповідно до специфікація трубопроводу.

5. Чи можна налаштувати матеріал і компоненти ущільнення?

так Інші корпус, кулька, шток, сидіння та ущільнювальні матеріали можуть поставлятися відповідно до робочого середовища, тиску і вимоги до температури.

6. Які документи є?

Застосовна документація продукту може включати звіти про випробування матеріалів, записи перевірок і ISO 9001 або CE документацію для відповідної конфігурації клапана.

7. Як клапан упаковується для експорту?

Клапани упаковані в гофрокартон і фанерні ящики для відправлення на експорт. Упаковку можна коригувати відповідно до розміру клапана, кількості замовлення та вимог до транспортування.
