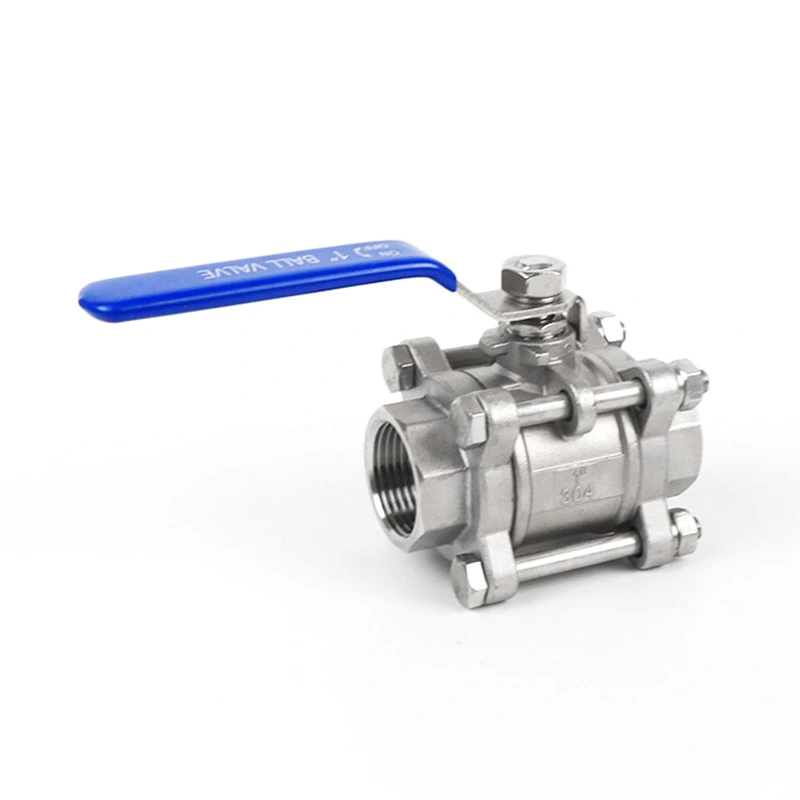

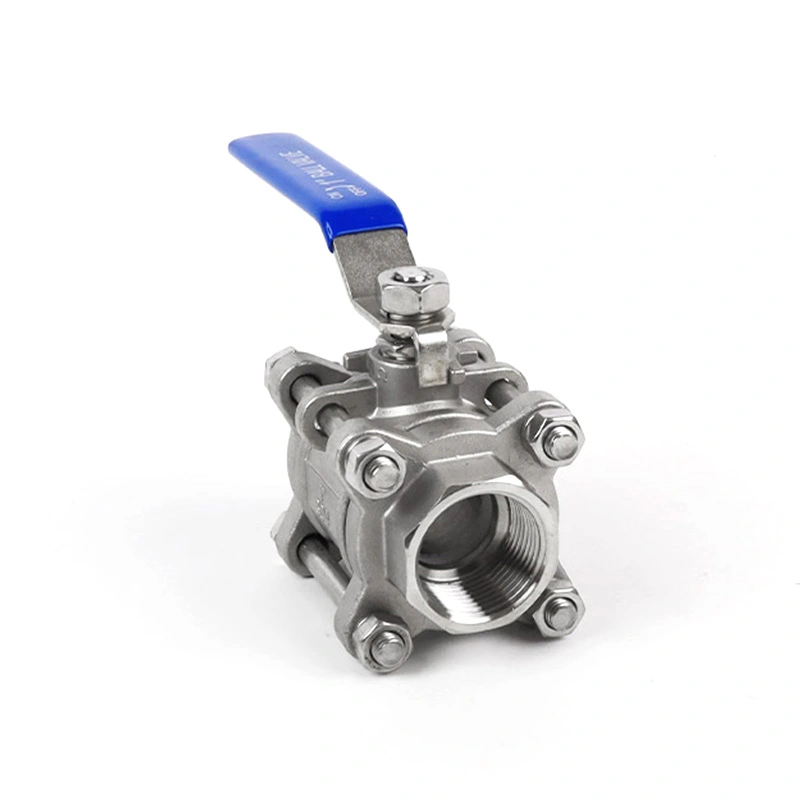

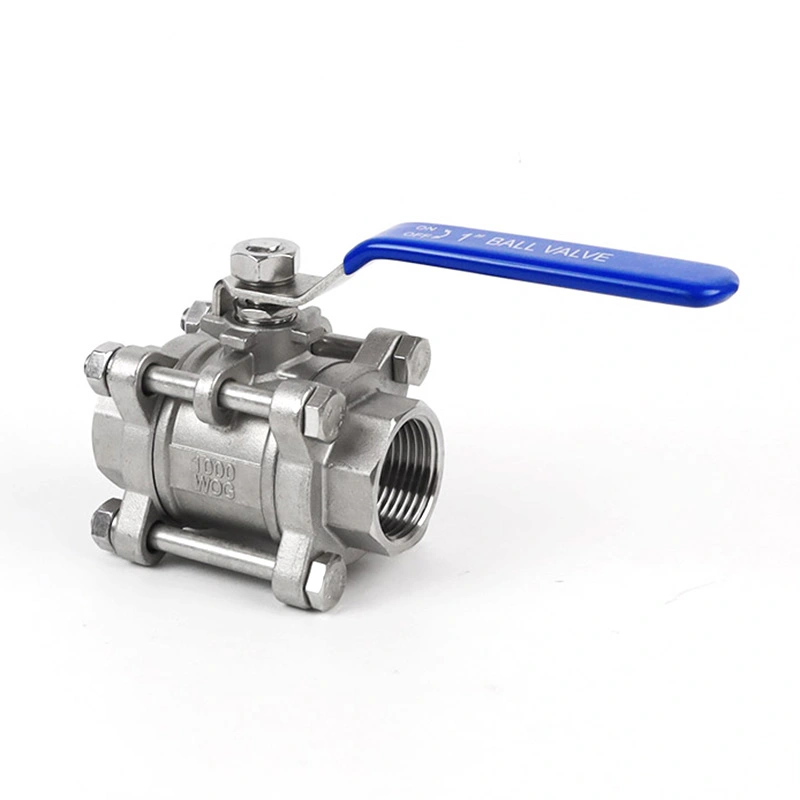

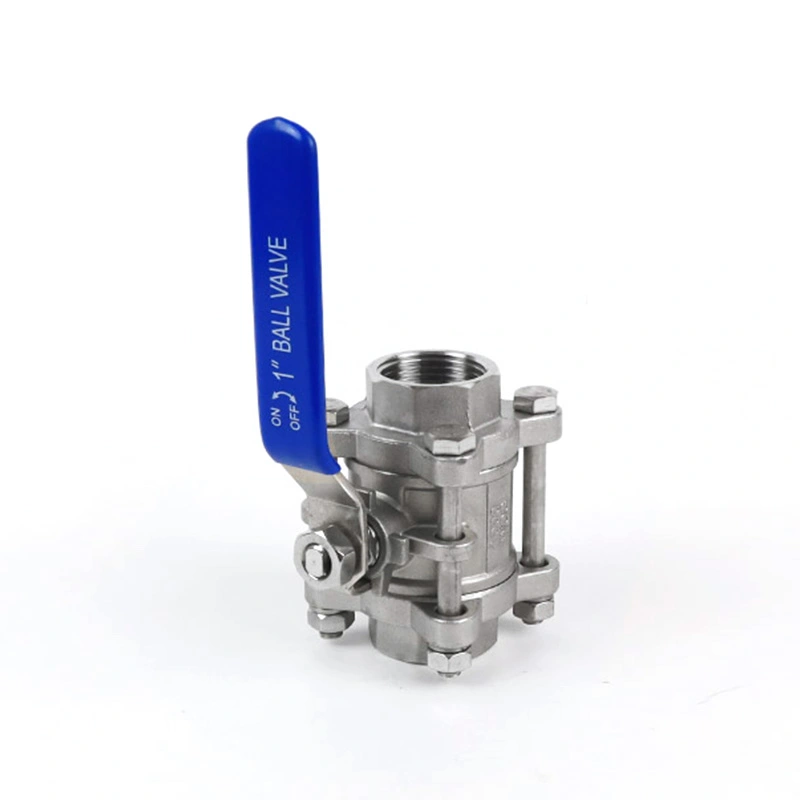

3PC Кульовий кран для важких умов із запірним пристроєм

Важкий кульовий кран Shangtai 3PC із запірним пристроєм призначений для промислових трубопровідних систем, які вимагають безпечного відключення та контрольованого ручного керування. Конструкція з трьох частин забезпечує доступ до внутрішніх компонентів для обслуговування, а ручка, що замикається, допомагає запобігти ненавмисному спрацьовуванню клапана. Різні конфігурації сідла, ущільнення, тиску та температури можуть бути забезпечені відповідно до робочого середовища та вимог застосування.

Переваги

1. Надміцна трикомпонентна конструкція

Посилений корпус із трьох частин призначений для обслуговування промислових трубопроводів, де потрібна міцна конструкція клапана. Конструкція, що складається з трьох частин, також дозволяє відкривати клапан для перевірки або обслуговування, не знімаючи весь корпус клапана з трубопроводу.

2. Ручка, що замикається, для контрольованої роботи

Вбудований блокуючий пристрій допомагає утримувати ручку у вибраному положенні клапана та знижує ризик випадкового або несанкціонованого спрацювання. Ця функція корисна в промислових системах, де необхідно контролювати положення клапана під час експлуатації або технічного обслуговування.

3. Конструкція штока проти вибуху

Шток утримується всередині, щоб запобігти викиду штока, коли клапан знаходиться під тиском. Ця конструкція забезпечує додаткову функцію безпеки для промислового вмикання/вимкнення.

4. Варіанти матеріалів з нержавіючої сталі

Стандартна конфігурація матеріалів включає варіанти SS316 і SS304 для корпусу, кульки, штока та інших компонентів. ПТФЕ використовується для кульового сідла, фрикційного кільця та ущільнення штока у вказаній конфігурації. Вибір матеріалу повинен бути узгоджений з робочим середовищем, тиском і температурою.

5. Здатність витримувати тиск і температуру

Клапан має клас тиску CL150, максимальний тиск 540 PSI і діапазон температур від -25 ℃ до 150 ℃ відповідно до зазначеної конфігурації. Перед вибором фактично допустимий робочий тиск слід порівняти з відповідними умовами тиску та температури.

6. Заводське виробництво та контроль якості

Shangtai керує виробництвом клапанів, механічною обробкою, складанням, перевіркою та випробуванням тиском на своєму заводі. Документація на матеріали та відповідні сертифікати CE та ISO 9001 можуть бути надані відповідно до вимог продукту та замовлення.

Основні розміри

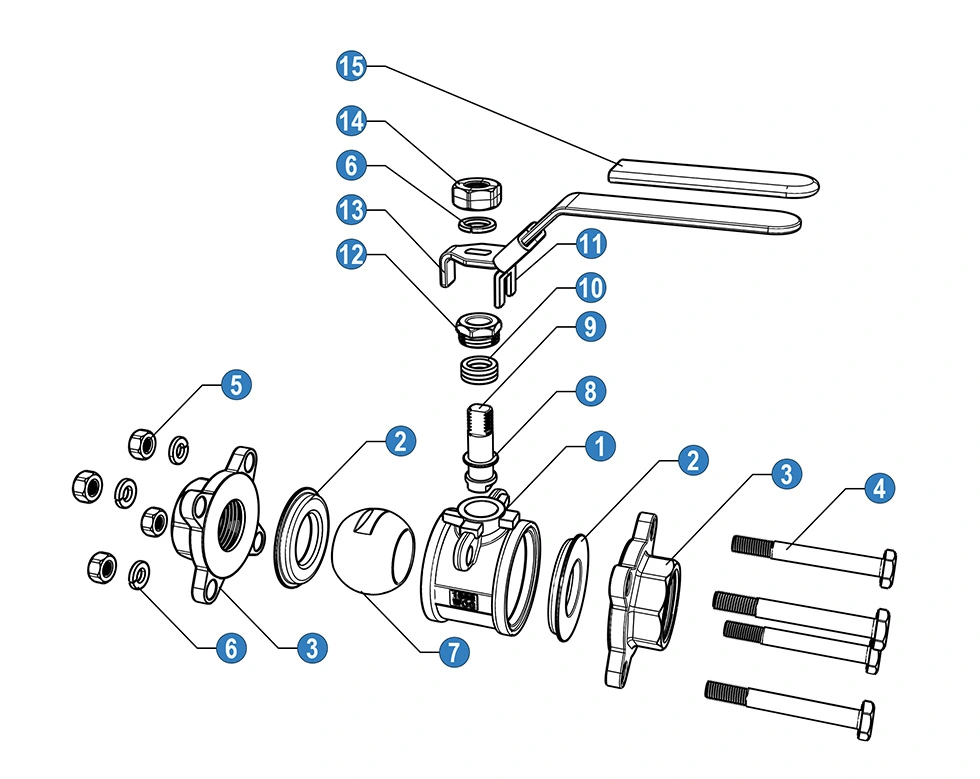

Матеріали та компоненти

* N: кінці різьби відповідно до ANSI B 2.1 NPT

* B: кінці різьби відповідно до BS21 BSP

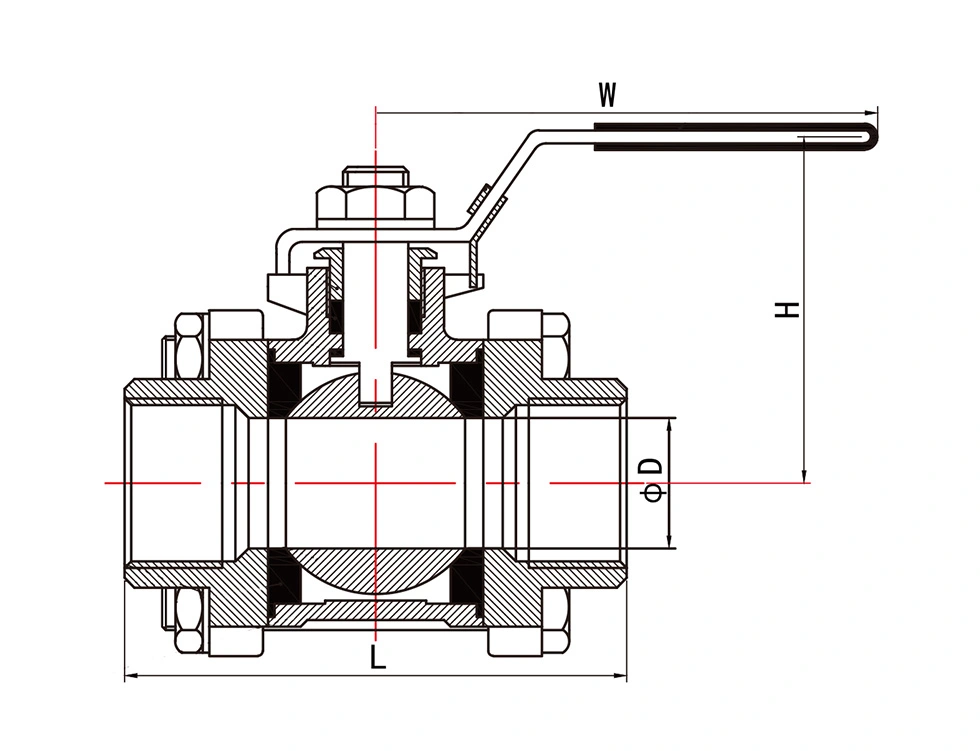

Загальні розміри

Значення Kv

Kv (м3/год) = швидкість потоку води в кубічних метрах на годину, яка призведе до падіння тиску на 1 бар на клапані.

Додатки

Кульовий кран 3PC із запірним пристроєм для важких навантажень підходить для промислових трубопроводів і обладнання, де потрібне ручне закриття та контрольована робота клапана, включаючи:

Нафта і газ

Хімічна обробка

Нафтохімічні заводи

Очищення води

Енергетичні та комунальні системи

ОВК та промислові трубопроводи

Системи стисненого повітря

Море та суднобудування

FAQ

1. Що таке 3PC кульовий кран із запірним пристроєм для важких навантажень?

Це трикомпонентний кульовий кран, призначений для промислового включення/вимкнення та оснащений запірним пристроєм на ручці. Конструкція з трьох частин забезпечує доступ до внутрішніх компонентів клапана для перевірки та обслуговування.

2. Яке призначення запірного пристрою?

Блокуючий пристрій допомагає закріпити ручку у вибраному відкритому чи закритому положенні та зменшує ймовірність ненавмисного спрацьовування клапана під час звичайного обслуговування чи технічного обслуговування.

3. Який тиск і температуру може витримувати цей клапан?

Перерахована конфігурація має клас тиску CL150, максимальний тиск 540 PSI і температурний діапазон від -25 ℃ до 150 ℃. Фактично допустимий тиск має бути підтверджено відповідно до розміру клапана, температури, середовища та відповідного номінального значення тиску та температури.

4. Які матеріали доступні?

У вказаній конфігурації використовуються компоненти SS316 і SS304, а PTFE використовується для посадки кулі, фрикційного кільця та ущільнення штока. Залежно від робочого середовища та вимог застосування можуть бути доступні інші варіанти матеріалів.

5. Які існують стандарти підключення?

Клапан доступний з різьбовими кінцями NPT і BSP. Кінці різьби NPT відповідають ANSI B 2.1 NPT, тоді як кінці різьби BSP відповідають BS21 BSP відповідно до наданої специфікації.

6. Яке значення Kv кульового крана?

Kv вказує швидкість потоку води в кубічних метрах на годину, яка спричиняє перепад тиску на 1 бар на клапані. Наведені значення Kv можна використовувати як еталон при оцінці пропускної здатності для клапанів різних розмірів.

7. Чи можна налаштувати клапан для різних застосувань?

так Shangtai може обговорити різні конфігурації корпусу, сидіння, ущільнення, тиску, температури, з’єднання та матеріалів відповідно до робочого середовища та вимог до застосування. Інші матеріали доступні за запитом.

8. Які стандарти використовуються для клапана?

Специфікація, що надається, посилається на ASME B16.34 щодо проектування та виробництва, а також номінальних значень тиску та температури, тоді як API 598 використовується для тестування та перевірки. Відповідний стандарт має бути підтверджений для конкретної конфігурації та замовлення клапана.

9. Чи можна надати документи на матеріали та якість?

так Документація на матеріали та відповідні сертифікати CE та ISO 9001 можуть бути надані відповідно до конфігурації продукту та вимог замовлення.

10. Чи є Shangtai виробником?

так Shangtai виробляє клапан і керує виробництвом, механічною обробкою, складанням, інспекцією та відповідними процесами постачання на своєму заводі у Веньчжоу, Китай.
