Кульовий кран з нержавіючої сталі, подовжений шток, зварені встик

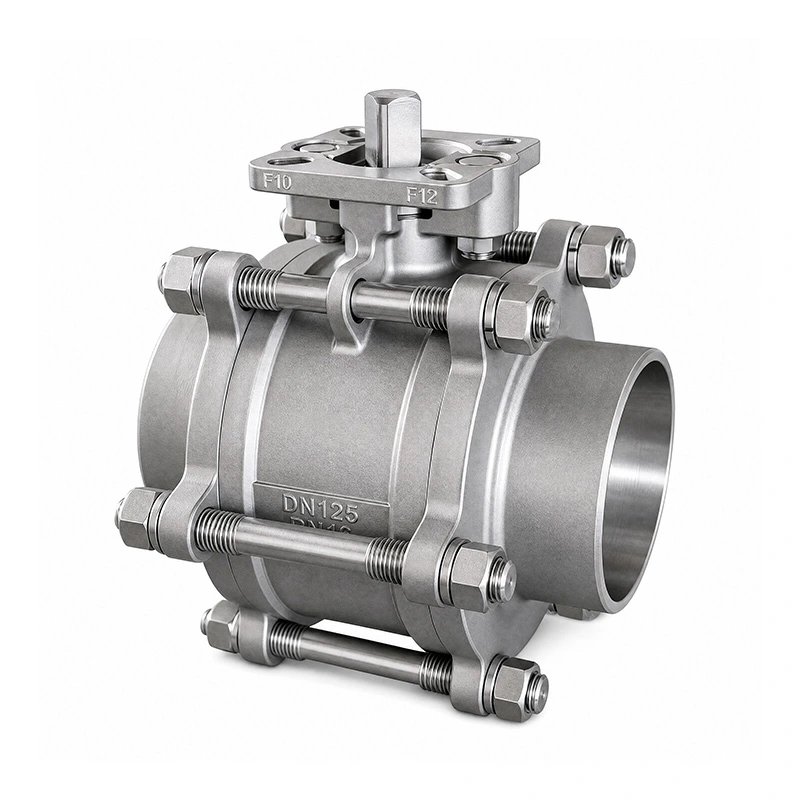

Подовжений шток кульового крана з нержавіючої сталі зі звареними встик кінцями 3PC має зварені встик кінці для постійного з’єднання трубопроводу та подовжений шток для застосувань, де робочу точку клапана потрібно розташувати подалі від труби. Корпус із трьох частин забезпечує доступ до внутрішніх компонентів для обслуговування, тоді як монтажна панель ISO 5211 підтримує пряме встановлення пневматичних або електричних приводів.

Основні розміри

Особливості продукту

1. З'єднання трубопроводу встик

У клапані використовуються зварені встик кінці, виготовлені відповідно до ASME B16.25. Приварювання клапана безпосередньо до трубопроводу забезпечує фіксоване з’єднання без різьбових або фланцевих з’єднань, що робить цю конфігурацію придатною для постійних інсталяцій промислових трубопроводів.

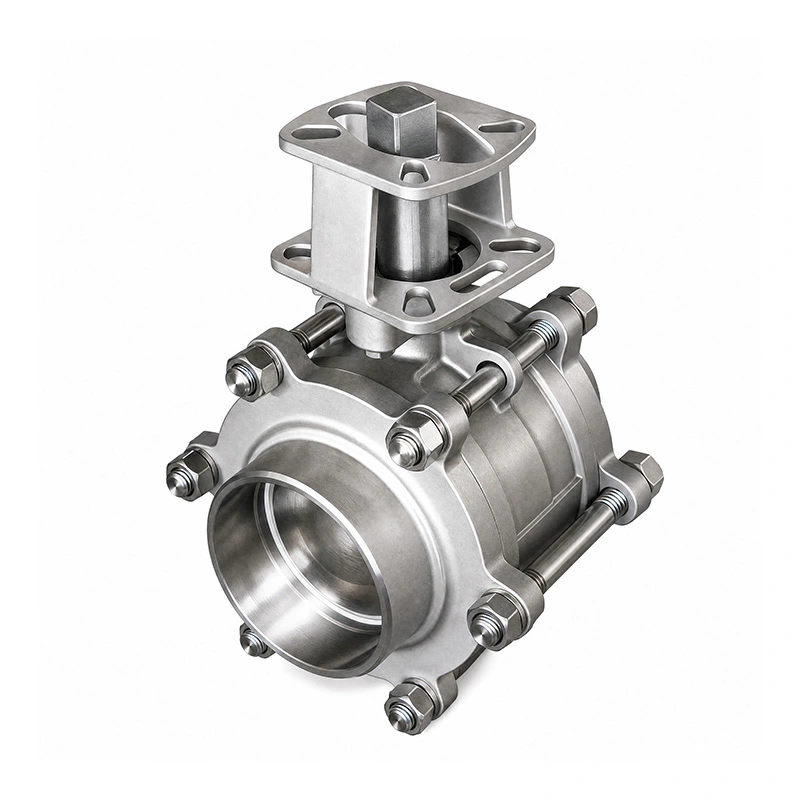

2. Розширена конфігурація штока

Подовжений шток забезпечує додатковий робочий зазор між ручкою або приводом і трубопроводом. Це корисно, коли ізоляція, розташування труб або умови встановлення обмежують доступ до стандартного штока клапана.

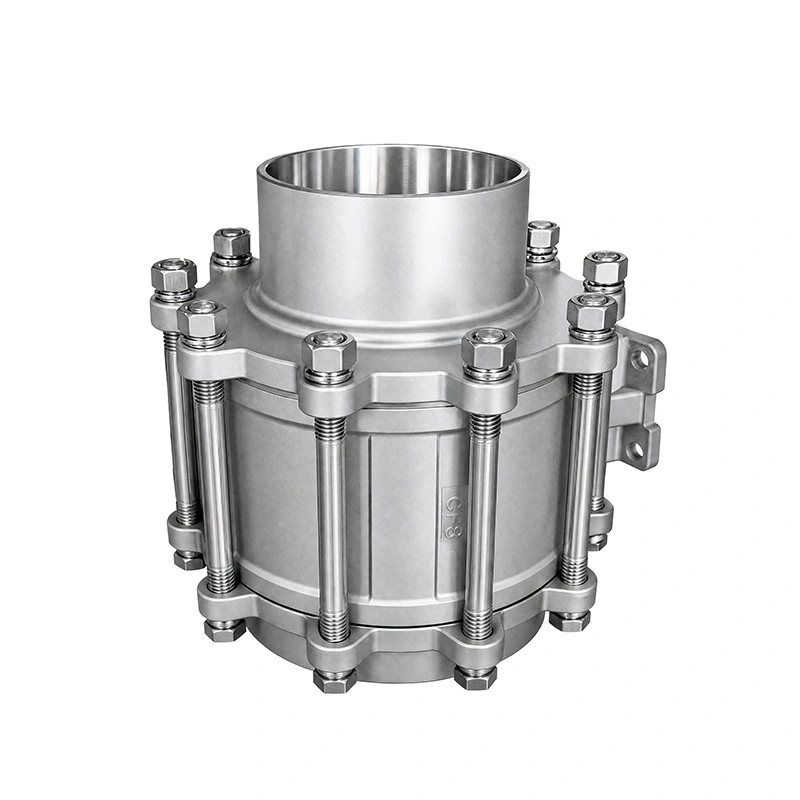

3. Трьохкомпонентний корпус для обслуговування

Конструкція з трьох частин забезпечує доступ до внутрішніх компонентів клапана, коли потрібна перевірка або заміна. Сідло та ущільнювальні компоненти можна обслуговувати без заміни клапана в зборі.

4. Конструкція клапана з нержавіючої сталі

Подовжений шток кульового крана з нержавіючої сталі зі звареними встик кінцями використовує ASTM A351 CF8M (316) для корпусу та ASTM A182 F316 для кульки та штока. Сидіння RPTFE призначене для зазначеного діапазону температур від -25 ℃ до 150 ℃.

Кріплення приводу

Клапан оснащено монтажною площадкою ISO 5211 для прямого встановлення приводу. Пневматичні або електричні приводи можна вибрати відповідно до розміру клапана, робочого крутного моменту та вимог до керування. Інтерфейс кріплення приводу слід перевірити перед замовленням, щоб переконатися в сумісності.

Стандарти та перевірка

Конструкція та виробництво відповідають ASME B16.34, кінці зварені встик відповідно до ASME B16.25. Випробування та інспектування клапанів проводяться відповідно до стандарту API 598. Номінальні значення тиску та температури також відповідають ASME B16.34.

Перевірка виробництва охоплює перевірку матеріалу, випробування тиском, перевірку герметичності та перевірку готових клапанів. Звіти про випробування матеріалів і відповідну документацію на продукт можуть бути надані відповідно до конфігурації клапана та вимог замовлення.

Додатки

Подовжений шток кульового крана з нержавіючої сталі із звареними встик кінцями 3PC призначений для систем промислових трубопроводів, які вимагають постійного зварного з’єднання та доступного керування клапаном. Типові сфери застосування включають хімічну обробку, нафтохімічні системи, фармацевтичне обладнання, обробку продуктів харчування та напоїв, виробництво електроенергії та очищення води.

Перед вибором перевірте середовище трубопроводу, тиск, температуру, розмір труби, специфікацію зварювання та доступний простір для встановлення. Матеріали клапана та конфігурацію сідла також слід перевірити на сумісність із робочим середовищем.

FAQ

1. Яке основне застосування подовженого штока кульового крана з нержавіючої сталі 3PC зі звареними встик кінцями?

Він використовується в промислових системах трубопроводів, де потрібне зварне з’єднання та розширений доступ до клапана. Застосування включають хімічну, нафтохімічну, фармацевтичну, харчову промисловість і напої, електроенергію та системи очищення води.

2. Який стандарт поширюється на торці, зварені встик?

Зварені встик кінці визначені згідно з ASME B16.25. Специфікації зварювання слід перевірити на проект трубопроводу перед установкою.

3. Чи можна безпосередньо встановити привод?

так Клапан має монтажну площадку ISO 5211 для установки пневматичного або електричного приводу. Вибір приводу повинен базуватися на розмірі клапана, робочому моменті та вимогах до керування.

4. Які матеріали використовуються в стандартній комплектації?

Корпус відповідає стандарту ASTM A351 CF8M (316), а куля та шток відповідають стандарту ASTM A182 F316. Стандартне сидіння RPTFE (PTFE+15%fv). Інші матеріали доступні за запитом.

5. Що таке максимальний діапазон тиску та температури?

Зазначений максимальний тиск становить 285 фунтів/кв. дюйм із діапазоном температур від -25 ℃ до 150 ℃. Фактичні робочі межі повинні бути підтверджені відповідно до розміру клапана, середовища та відповідних показників тиску та температури.

6. Чи можна налаштувати клапан?

так Інші матеріали та конфігурації компонентів можуть поставлятися відповідно до необхідного середовища, тиску, температури та умов встановлення.
