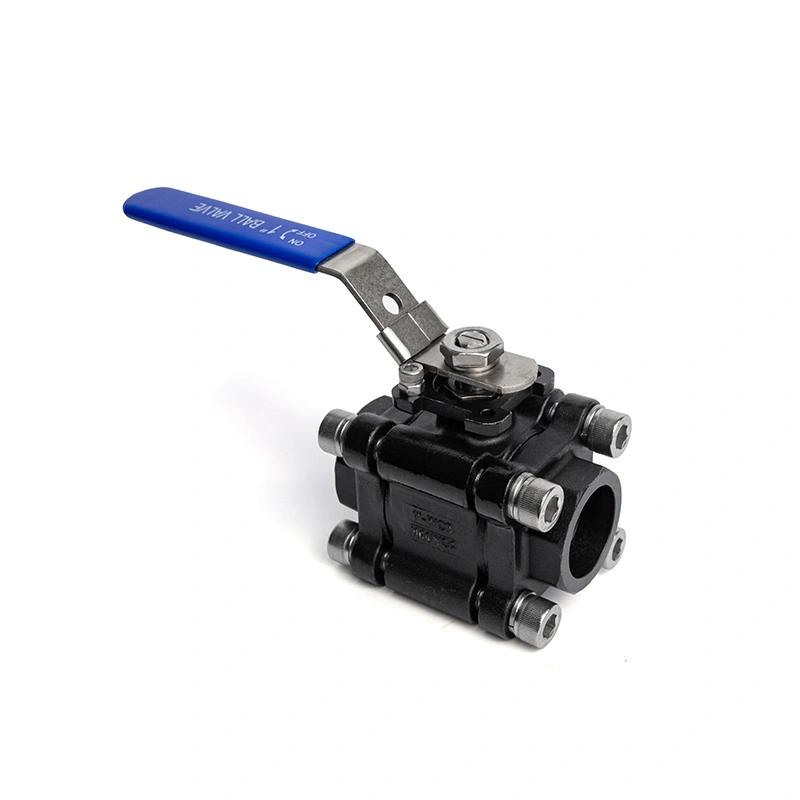

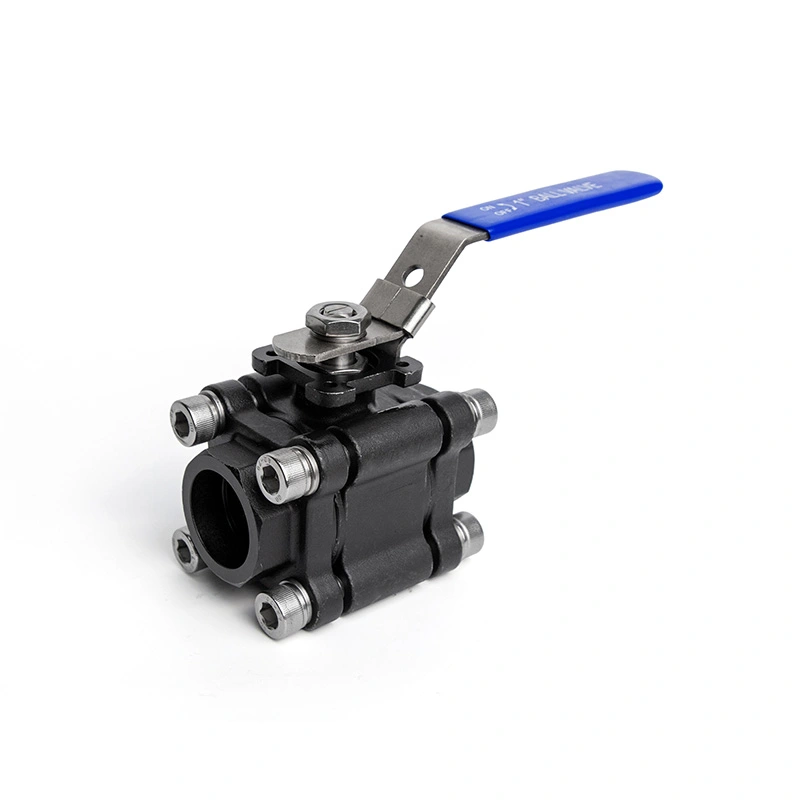

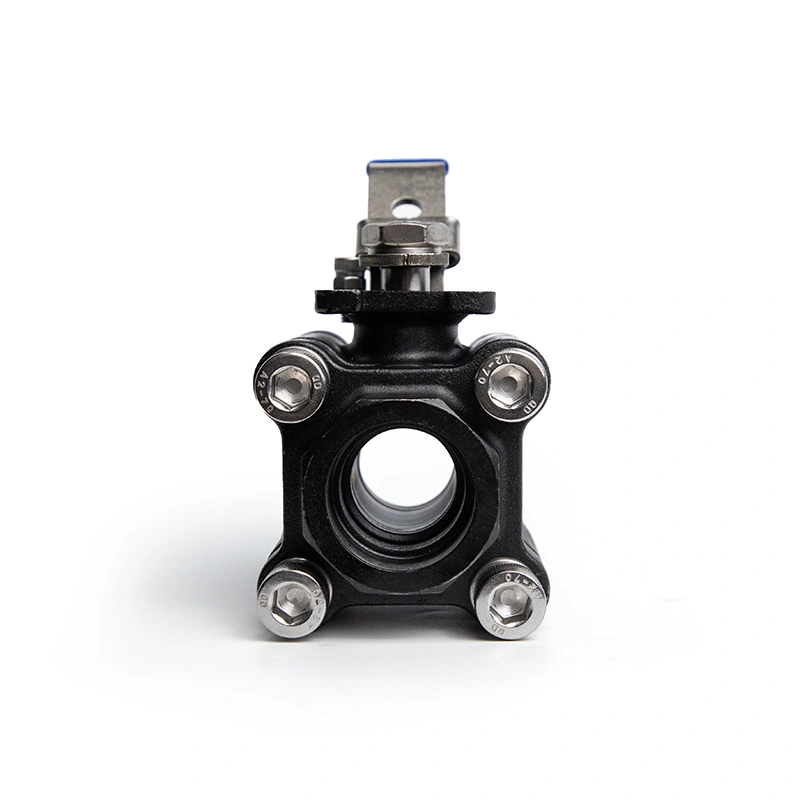

3PC Кульовий кран з вуглецевої сталі 2000WOG

Кульовий кран із вуглецевої сталі 3PC 2000WOG — це трикомпонентний кульовий кран із подовженим штоком для ізольованих трубопроводів, заглиблені установки та програми, де робочу точку потрібно розширити. Рейтинг 2000WOG і конструкція з трьох частин робить його придатним для керування рідиною під високим тиском. Клапан можна розібрати для перевірка та заміна посадочних місць або ущільнень.

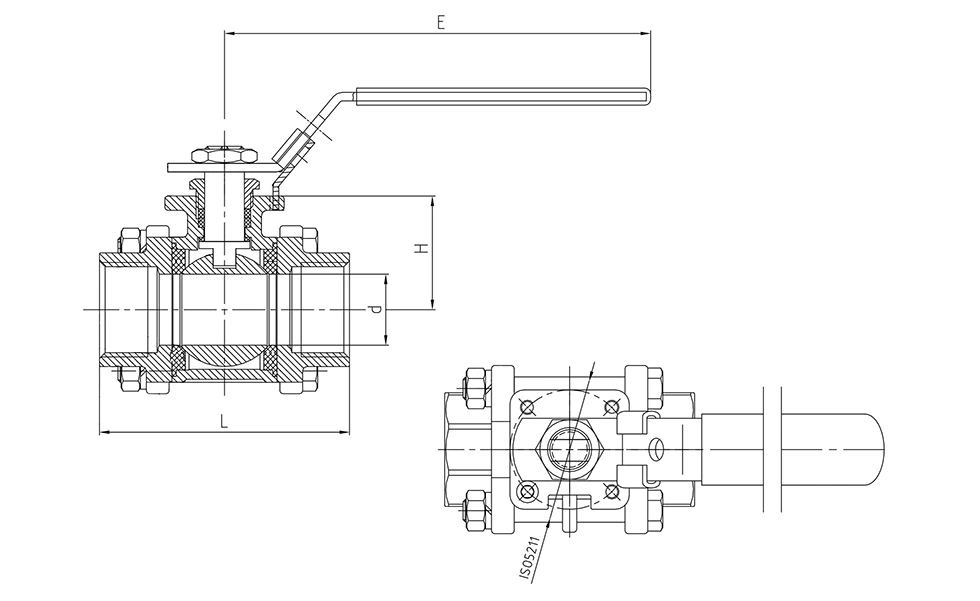

Основні розміри

N: Кінці різьби відповідно до ANSI B 2.1 NPT
B: Кінці різьби відповідно до BS21 BSP

Ключові характеристики

1. Подовжений шток для особливих умов встановлення

Подовжений шток забезпечує доступ до робочої точки клапана, коли трубопровід ізольований, заглиблений або встановлений в місці з обмеженим доступом. Конструкція штока проти вибуху допомагає утримувати шток усередині корпусу клапана клапан знаходиться під тиском.

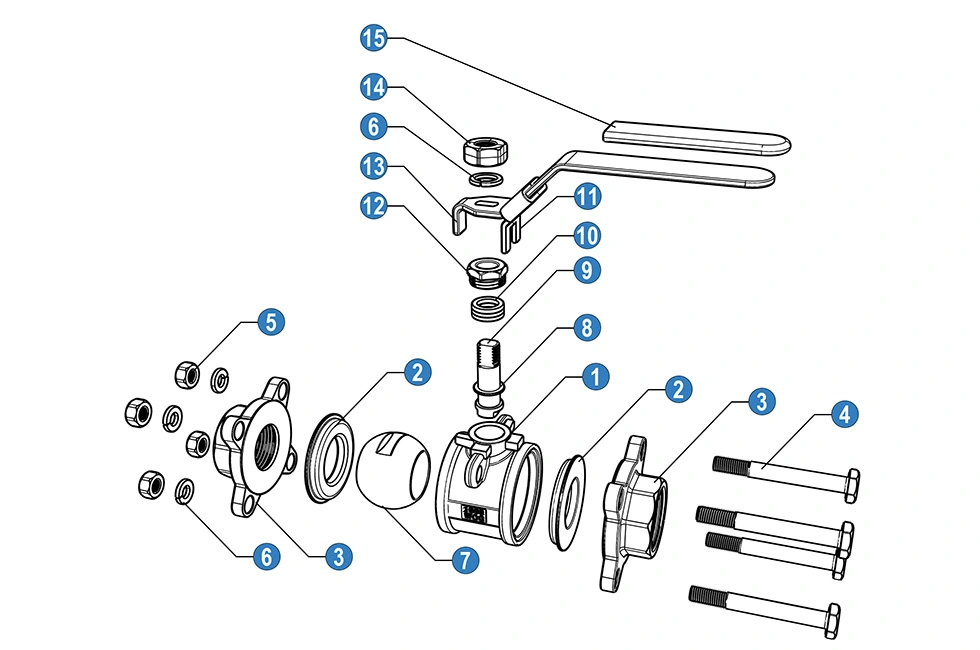

2. Конструкція з трьох частин

Корпус із трьох частин дозволяє відкривати клапан для перевірки та обслуговування. Сідла, ущільнювачі та інші внутрішні за потреби можна отримати доступ до компонентів для заміни. Ця конструкція практична для промислового трубопроводу системи, де потрібне періодичне обслуговування.

3. Максимальний тиск 1975PSI

The3PC Кульовий кран з вуглецевої сталі 2000WOGвказано з максимальним тиском 1975PSI. The відповідний робочий тиск залежить від розміру клапана, температури, середовища та номінального значення тиску та температури. The Позначення 2000WOG стосується водопостачання, нафти та газу за відповідних умов рейтингу.

4. З'єднання NPT і BSP

Клапан доступний з різьбовими з'єднаннями NPT і BSP. Вибір підключення повинен відповідати трубопроводу вимоги стандарту та встановлення.

Матеріали та стандарти

Конфігурація, що постачається, використовує ASTM A351 316 для корпусу клапана, ASTM A182 F316 для кулі та штока та RPTFE (PTFE+15%fv) для сидіння. Інші матеріали доступні за запитом відповідно до необхідних умов експлуатації.

Розробка та виробництво базуються на стандарті ISO 17292/API 608. Випробування та перевірка відповідають API 598, а Номінальні значення тиску та температури наведено згідно з ASME B16.34. Зазначений діапазон температур становить від -25 ℃ до 150 ℃.

Контроль якості

Виробничий контроль охоплює перевірку вхідного матеріалу, випробування тиском, герметичність і готову арматуру огляд. Звіти про випробування матеріалів і відповідну документацію на продукт можуть бути надані відповідно до клапана вимоги до конфігурації та замовлення.

Для відповідних конфігурацій доступна документація ISO 9001 і CE. Матеріал, сидіння та ущільнювальні компоненти можуть також вибирати відповідно до необхідного тиску, температури та середовища.

Додатки

Кульовий кран з вуглецевої сталі 3PC 2000WOG можна розглядати для обслуговування високого тиску в промислових трубопроводах системи, включаючи очищення води, нафти та газу, хімічну обробку, стиснене повітря та загальний контроль рідини. The подовжений шток особливо корисний, коли ізоляція або глибина встановлення ускладнюють стандартний шток клапана доступу.

Перед вибором перевірте робочий тиск, температуру, середовище, розмір клапана, тип підключення та наявність простір для установки. Слід перевірити сумісність матеріалів для корпусу, м’яча, виносу та сидіння.

FAQ

1. Який максимальний робочий тиск 3PC кульового крана з вуглецевої сталі 2000WOG?

У даних продукту вказано максимальний тиск 1975 PSI. Слід підтвердити фактично допустимий робочий тиск відповідно до розміру клапана, температури, середовища та відповідного номінального тиску та температури.

2. Для чого використовується подовжене стебло?

Подовжений шток використовується для ізольованих трубопроводів, підземних установок і місць, де працює клапан точку потрібно розташувати подалі від з’єднання трубопроводу.

3. Які доступні різьбові з'єднання?

Доступні різьбові з'єднання NPT і BSP. Підключення слід вибирати відповідно до стандарту трубопроводу та вимоги до встановлення.

4. Чи можна налаштувати матеріали клапана?

так Інші корпус, куля, шток, сидіння та ущільнювальні матеріали можуть постачатися відповідно до необхідного середовища, тиску і температура.

5. Які документи можна надати?

Відповідно до клапана можуть бути надані звіти про випробування матеріалів і відповідні перевірки або документи про продукт вимоги до конфігурації та замовлення. Для відповідних конфігурацій доступна документація ISO 9001 і CE.

6. Як клапан упаковується для експорту?

Клапани упаковані в гофрокартон і фанерні ящики для відправлення на експорт. Технічні характеристики упаковки можуть бути регулюється відповідно до розміру клапана, кількості та вимог до транспортування.
