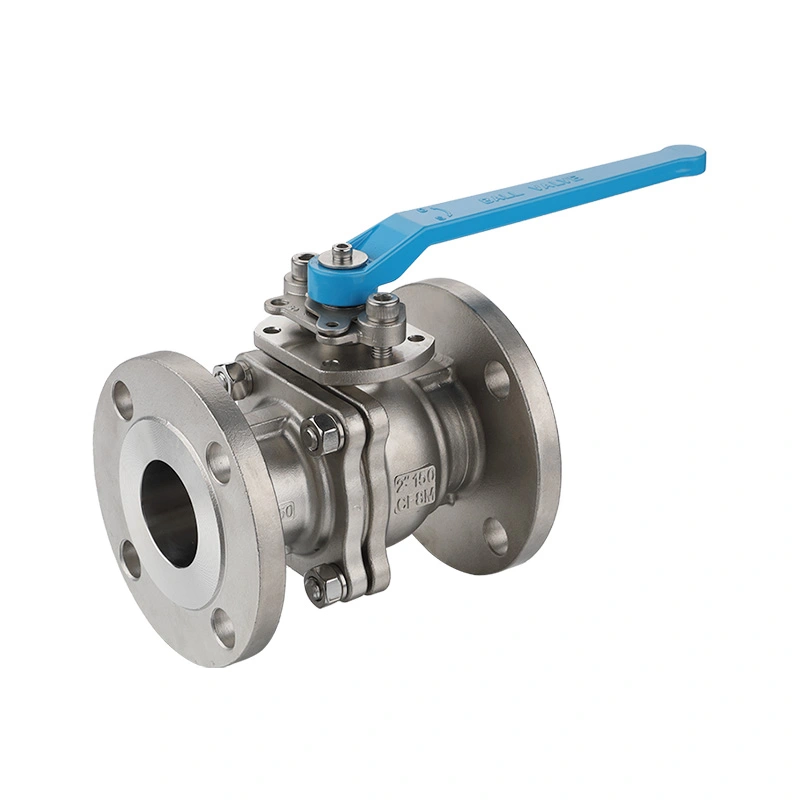

Фланцевий кульовий кран з нержавіючої сталі ANSI 150LB

Фланцевий кульовий кран з нержавіючої сталі ANSI 150LB — це кульовий кран з нержавіючої сталі з фланцевими кінцевими з’єднаннями, призначений для систем трубопроводів, що використовують клас тиску ASME Class 150. Він використовує кульку, що обертається на чверть оберту, для запуску або зупинки потоку сумісних рідин і зазвичай використовується для ввімкнення/вимкнення ізоляції в промислових системах трубопроводів.

ANSI 150LB відноситься до класу тиску ASME Class 150. Фактично допустимий робочий тиск залежить від розміру клапана, матеріалу, робочої температури та відповідного номінального значення тиску та температури. Конструкція з нержавіючої сталі забезпечує корозійно-стійкий корпус клапана та може бути специфікована з таких матеріалів, як нержавіюча сталь 304 або 316 відповідно до застосування.

Фланцеве з’єднання дозволяє прикручувати клапан безпосередньо до відповідних фланців трубопроводу, забезпечуючи практичний спосіб з’єднання для промислових трубопровідних систем і полегшуючи майбутній огляд або технічне обслуговування. Механізм кульового крана забезпечує швидке відкриття та закриття трубопроводу на чверть оберту.

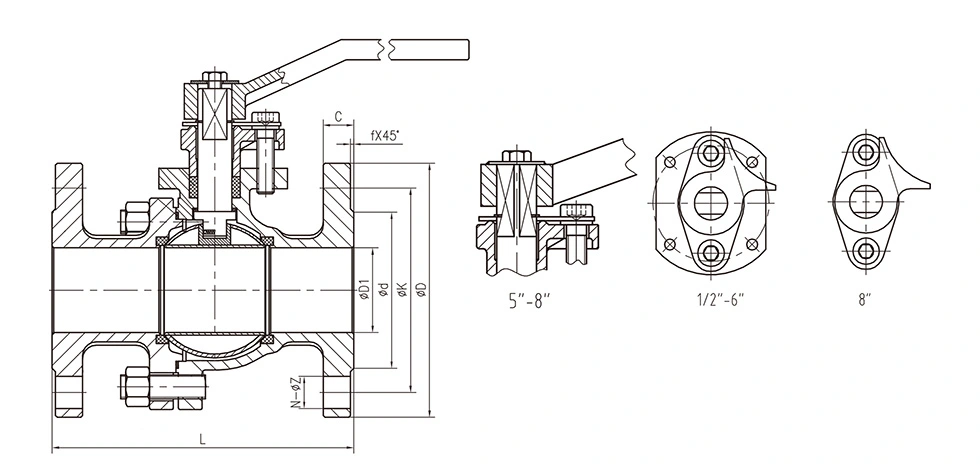

Основні розміри

Загальні розміри:

Промислові програми

Наш фланцевий кульовий кран з нержавіючої сталі ANSI 150LB використовує унікальну триступеневу систему ущільнення штока, оптимізовану для високоциклічна робота, коливання тиску та робочі умови газоподібного середовища. Він забезпечує стабільність без витоків і видатні показники захисту від втоми для різноманітних промислових рідинних систем:

Нафтова та хімічна промисловість

Підходить для технологічних трубопроводів, відгалужень і транспортування легкого паливного газу. Багатоступеневе ущільнення штока надійно запобігає витоку легкозаймистих і вибухонебезпечних середовищ під тиском коливань.

Спеціальні газові системи

Ідеально підходить для контурів високого тиску азоту, кисню, водню та стисненого повітря, широко використовується в газовому лазерному різанні постачання, АЗС та часті пуск-зупинки газопроводів.

Енергетика і теплотехніка

Застосовується до комунальних трубопроводів заводу та допоміжних рідинних ліній. It resists seal aging caused by alternating температури і тиску, що забезпечує тривалу стабільну роботу.

Фармацевтична та хімічна промисловість

Забезпечує щільну ізоляцію для корозійних і чистих технологічних рідин. Конструкція двонаправленого ущільнення уникає середовища протікання та зовнішнього забруднення, що відповідає високим стандартам безпеки та санітарії.

Загальні промислові та гідравлічні системи

Ідеально підходить для стендів для випробування тиском і автоматизованого рідинного обладнання. Чудова ефективність проти втоми адаптується до сценарії роботи з частими перемиканнями та пульсовим тиском.

Чому варто вибрати Shangtai?

Ексклюзивна 3-ступенева система ущільнення штока

Оснащений пірамідальним самозатягуючим первинним ущільненням, вторинним ущільнювачем з ущільнювальним кільцем Viton і V-подібним кільцем з тарельчатою пружиною третинне ущільнення. Його самопідсилювальна герметичність компенсує знос і термічну деформацію, усуваючи шток витік під час тривалої роботи з високим циклом.

Двонаправлена ​​структура захисту

Оновлена система ущільнення запобігає внутрішньому витоку середовища та блокує зовнішній пил, вологу та забруднення входить у клапан, ефективно подовжуючи термін служби та знижуючи витрати на технічне обслуговування.

Стандартизоване американське стандартне виробництво

Виготовлено та перевірено відповідно до API 608 / ISO 17292, ASME B16.34 і API 598. Відповідає ASME B16.5 (фланець) і ASME Стандарти B16.10 (face-to-face), що забезпечує повну сумісність із глобальними промисловими проектами.

Антивтомна та безпечна структура

Посилений корпус клапана витримує пульсовий тиск і сильні удари тиску без деформації. Вбудований захист від вибуху Конструкція штока усуває небезпеку для безпеки надлишкового тиску.

Статичний провідний антистатичний дизайн

Поставляється з професійною антистатичною структурою, яка постійно проводить статичну електрику, утворену тертям між середньою та внутрішньою частинами. Це запобігає накопиченню статичної електрики та ризику іскріння, забезпечуючи безпечну роботу трубопроводи легкозаймистих, вибухонебезпечних і газоподібних середовищ, що відповідають вимогам промислової безпеки.

Низькі витрати на обслуговування та економічна ефективність

Оптимізовано для сценаріїв частого перемикання з чудовою ефективністю проти втоми. Це скорочує час простою обладнання та частота заміни, скорочення довгострокових експлуатаційних витрат порівняно зі звичайними клапанами з одним ущільненням.

Ексклюзивна сервісна підтримка

Підтримка лазерного індивідуального логотипу та дизайну упаковки

Надання послуг OEM/ODM

Fully inspected before leaving the factory, with quality inspection report attached

Необов’язкові додаткові послуги, такі як захист від зіткнень і посилена упаковка для морських вантажів

FAQ

1. Що означає ANSI 150LB для фланцевого кульового крана з нержавіючої сталі?

ANSI 150LB відноситься до класу тиску ASME Class 150, який використовується для клапана та його фланцевого з’єднання. Фактично допустимий робочий тиск залежить від розміру клапана, матеріалу, робочої температури та відповідного номінального значення тиску та температури.

2. Які стандарти фланців доступні для цього кульового крана?

Стандарти фланців можна вибрати відповідно до вимог системи трубопроводу та проекту. Загальні конфігурації можуть включати фланці ASME B16.5, тоді як інші стандарти фланців можуть розглядатися для конкретних застосувань.

3. Які матеріали з нержавіючої сталі можна використовувати для клапана?

Звичайні матеріали корпусу включають нержавіючу сталь 304 і 316, причому конкретна марка вибирається відповідно до робочого середовища, температури, тиску та умов корозії. Інші комбінації матеріалів можуть бути доступні за запитом.

4. Які середовища може працювати кульовий кран з фланцем з нержавіючої сталі ANSI 150LB?

Клапан можна використовувати для води, нафти, газу та інших сумісних промислових рідин. Корпус клапана, кулька, сідло та ущільнювальні матеріали слід вибирати відповідно до хімічної сумісності, тиску та температури фактичного середовища.

5. Чи підходить цей фланцевий кульовий кран для високотемпературного використання?

Застосовуваний діапазон температур залежить від матеріалів клапана, матеріалу сідла та номінального значення тиску та температури. Фактична робоча температура повинна бути підтверджена при виборі клапана, щоб переконатися, що конфігурація підходить для запланованих умов експлуатації.

6. Чи може клапан поставлятися з пневматичним або електричним приводом?

так Фланцевий кульовий кран може бути налаштований на ручне, пневматичне або електричне керування відповідно до розміру клапана, необхідного робочого моменту та системи керування. Привід має бути правильно підігнаний до клапана та фактичних умов експлуатації.

7. Яка інформація необхідна для вибору правильного фланцевого кульового крана?

Основна інформація про вибір включає номінальний розмір клапана, клас тиску, стандарт фланця, робоче середовище, робочий тиск, температуру, необхідний матеріал і метод роботи. Креслення трубопроводів або деталі застосування також можуть допомогти визначити відповідну конфігурацію.

8. Чи можна налаштувати кульовий кран з нержавіючої сталі?

так Марки матеріалів, специфікації фланців, матеріали сідла та ущільнювачів, робота клапана та інші деталі конфігурації можна вибрати відповідно до вимог проекту. Креслення або технічні характеристики можна переглянути перед виготовленням.
