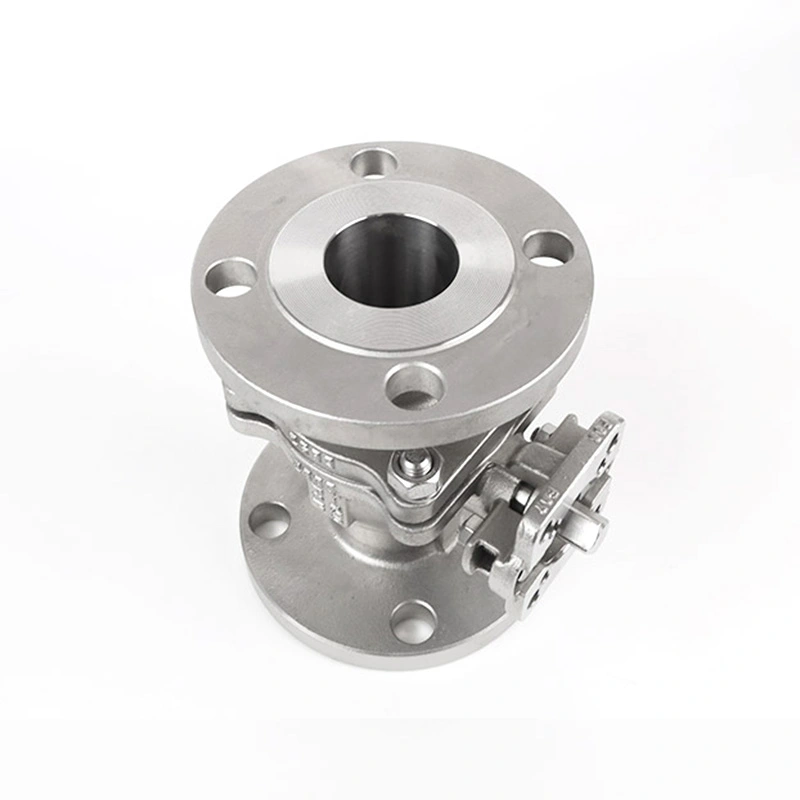

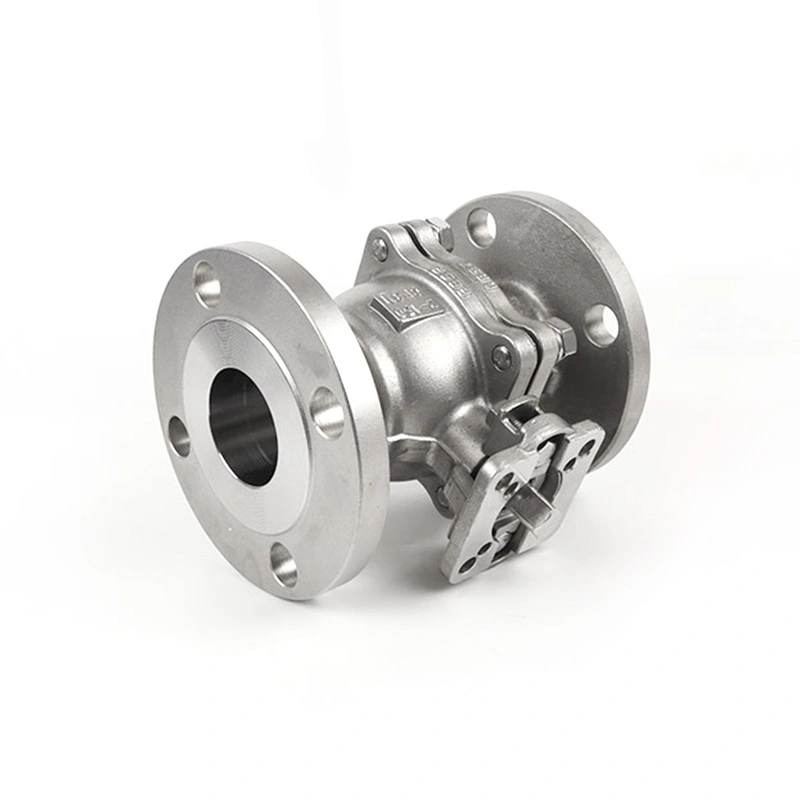

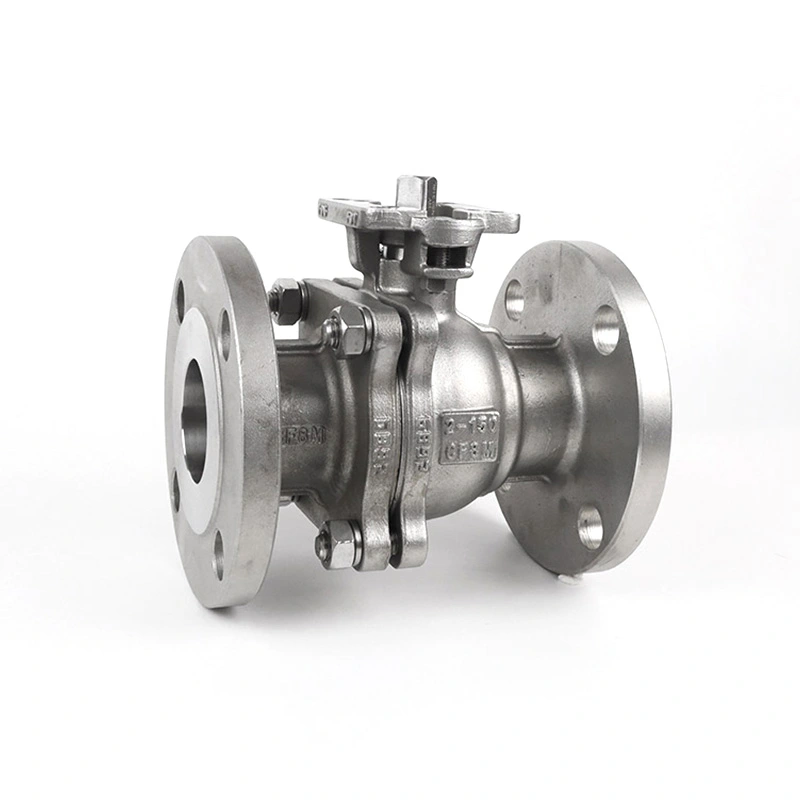

Фланцевий кульовий кран ANSI класу 150 з базою ISO 5211 для приводу

Для автоматизованої ізоляції трубопроводу конфігурація клапана повинна відповідати стандарту трубопроводу, класу тиску, розмірам підключення та інтерфейсу приводу. Фланцевий кульовий кран ANSI класу 150 з основою ISO 5211 для приводу поєднує фланцеве з’єднання класу 150 з монтажним інтерфейсом ISO 5211, що дозволяє налаштувати клапан для ручного керування або неповнообертового пневматичного та електричного приводу. Фактичну комбінацію клапана та приводу слід вибирати відповідно до необхідного крутного моменту, умов експлуатації та конфігурації трубопроводу.

Shangtai виробляє промислові кульові крани у Веньчжоу, Чжецзян, Китай. Виробництво охоплює механічну обробку, складання та випробування тиском із перевіркою вимог до матеріалів і розмірів відповідно до застосовної специфікації продукту. Креслення, вимоги до матеріалів і інформацію про привод можна переглянути, якщо потрібна конкретна конфігурація клапана.

Основні розміри

Конструкція клапана та інтерфейс приводу

У клапані використовується фланцевий корпус для з’єднання з сумісними фланцями радіочастотного трубопроводу. Корпус з нержавіючої сталі 316, кулька F316 і шток F316, перераховані в основній специфікації, забезпечують основну конфігурацію матеріалу, тоді як сідло RPTFE призначене для застосувань, де матеріал сідла сумісний з робочим середовищем і температурою.

Монтажна база ISO 5211 забезпечує стандартизований інтерфейс для кріплення сумісних неповноповоротних приводів або проміжного кріплення. ISO 5211 визначає розміри кріпильного фланця приводу та приводного компонента, тому інтерфейс приводу повинен узгоджуватися з монтажним розміром клапана та необхідним робочим моментом, а не вибиратися лише за розміром клапана.

Для автоматизованого обслуговування крутний момент клапана, потужність приводу, монтажний інтерфейс, напрямок обертання та доступне джерело живлення або повітря – усе це має бути підтверджено перед складанням. Кінцеві вимикачі, електромагнітні клапани, позиціонери та інші аксесуари керування можна вибрати відповідно до системи автоматизації.

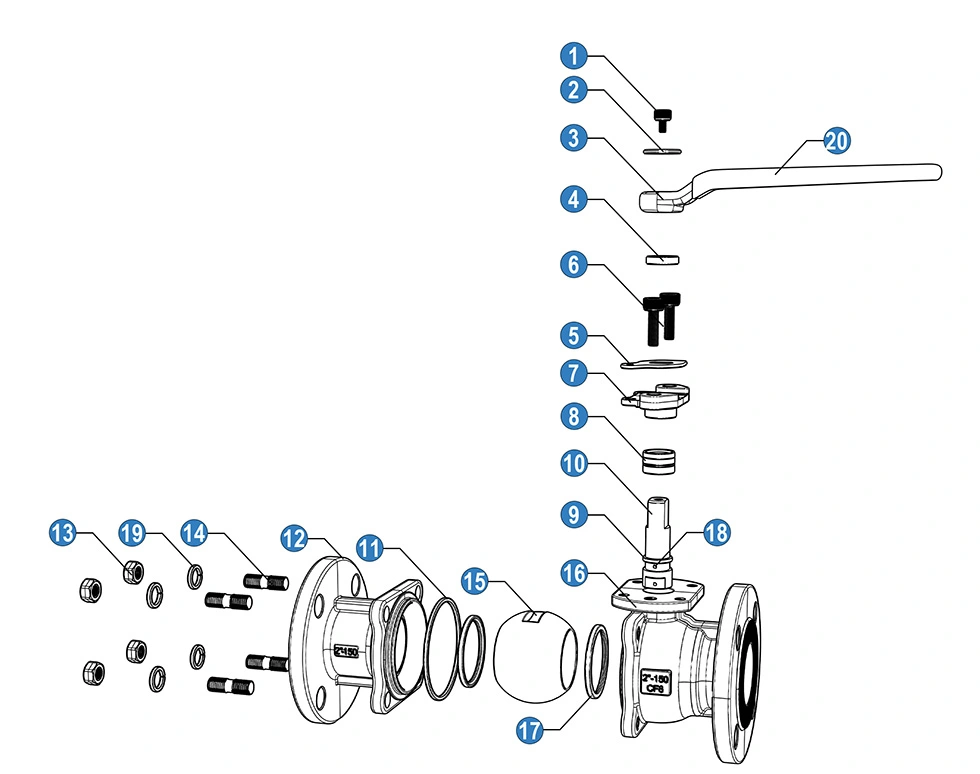

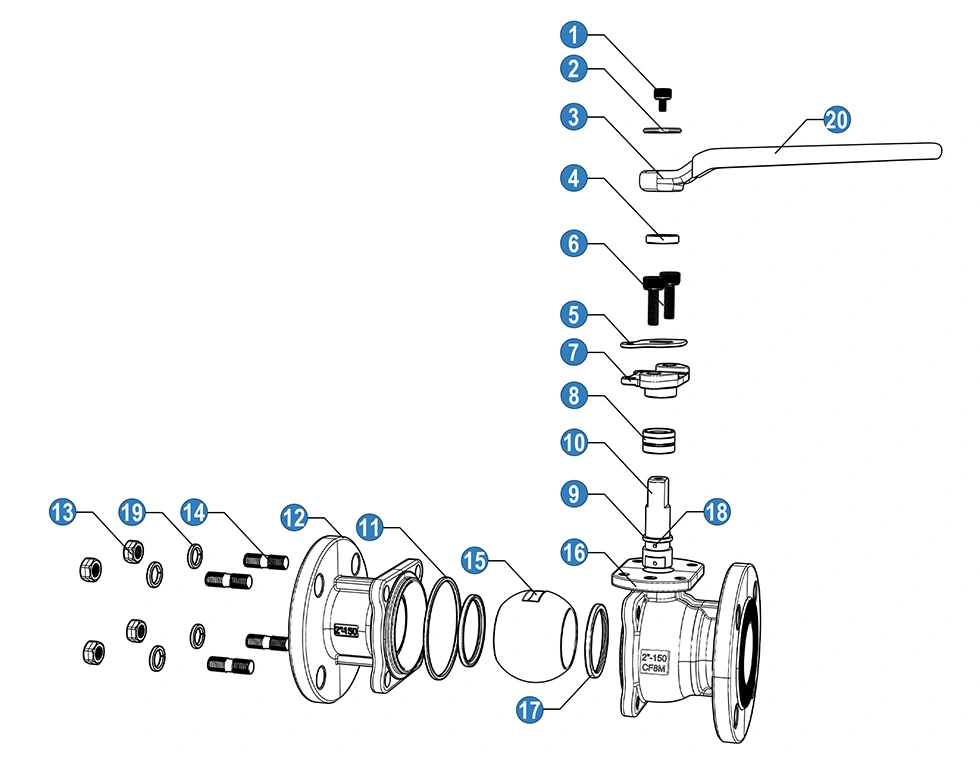

Матеріали та конфігурація компонентів

Наведений вище список компонентів представляє конфігурацію одного матеріалу. Специфікація продукту також передбачає конфігурацію з нержавіючої сталі 316, що дозволяє вибирати змочені компоненти відповідно до необхідної стійкості до корозії та умов експлуатації. Необхідно підтвердити вибір матеріалу щодо фактичної специфікації закупівлі та вимог щодо сумісності рідин.

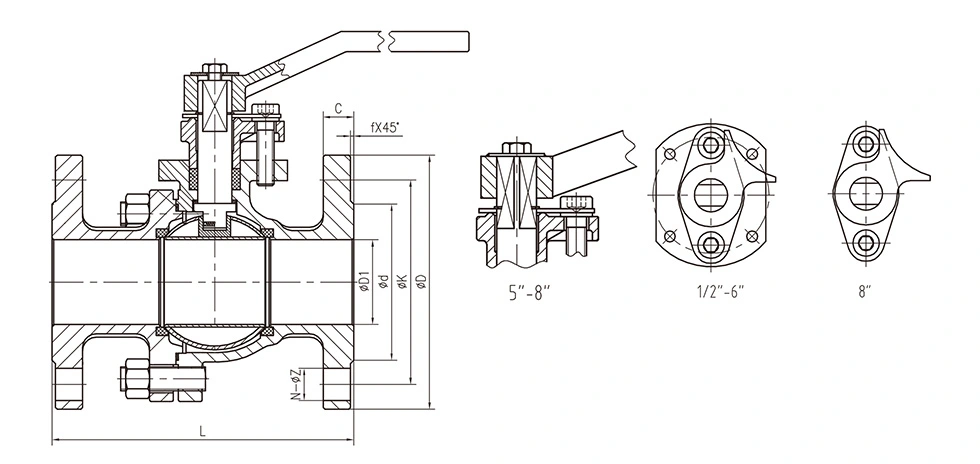

Загальні розміри:

Ключові характеристики

Фланцеве з'єднання трубопроводу класу 150

Фланцева конфігурація RF забезпечує болтове з'єднання між клапаном і трубопроводом. Розмір фланця, розташування отворів для болтів, тип облицювання та відповідні розміри повинні бути узгоджені з відповідним фланцем трубопроводу перед встановленням. ASME B16.5 covers pipe flanges and flanged fittings in NPS 1/2 through NPS 24 and includes Class 150 flange dimensions and pressure-temperature requirements.

Монтаж приводу ISO 5211

Інтерфейс кріплення приводу призначений для неповноповоротної автоматики. ISO 5211 визначає розміри інтерфейсу кріплення та розміри приводних компонентів, які використовуються для підключення сумісних приводів до промислової арматури. Тому монтажний розмір і потужність приводу слід перевіряти разом із робочим крутним моментом клапана.

Граничні компоненти з нержавіючої сталі

Основна специфікація використовує ASTM A351 CF8M (316) для корпусу, ASTM A182 F316 для кулі та штока та RPTFE для сидіння. Цю комбінацію матеріалів можна розглядати для води, нафти, газу та інших сумісних середовищ, де вибрані матеріали відповідають необхідним хімічним і температурним умовам.

Операція ввімкнення/вимкнення на чверть

Кульовий кран використовує чвертьобертовий механізм для переміщення між відкритим і закритим положеннями. Він в першу чергу призначений для ізоляції, а не для постійного дроселювання. Якщо потрібне регулювання потоку, перед вибором слід оцінити придатність клапана, сідло та умови експлуатації.

Антистатична конструкція

Перелік матеріалів містить антистатичний пристрій для конфігурації клапана. Якщо застосування вимагає антистатичних характеристик, повна специфікація клапана та відповідні вимоги до випробувань повинні бути підтверджені документацією замовлення.

Типові програми

Очищення води:Підходить для ізоляції сумісних водопроводів, технологічного обладнання та очисних платформ, де потрібне фланцеве з’єднання.

Нафтогазові системи:Застосовується до сумісних нафто- та газопроводів і обладнання, якщо матеріали клапана, клас тиску та конфігурація ущільнення відповідають вимогам обслуговування.

Хімічна обробка:Може використовуватися для ізоляції технологічної рідини, якщо матеріали корпусу, кулі, штока, сідла та прокладки хімічно сумісні із середовищем.

Промислове технологічне обладнання:Інтерфейс для монтажу приводу дозволяє вставляти клапан в автоматизовані блоки, колектори та обладнання, що потребує дистанційного керування відкриттям/закриттям.

Загальна ізоляція трубопроводу:Підходить для промислових трубопровідних систем, які потребують фланцевого кульового крана класу 150 і ручного або автоматичного відключення.

Вибір приводу

Вибір приводу повинен ґрунтуватися на необхідному робочому моменті клапана, а не лише на номінальному розмірі труби. Розмір клапана, матеріал сідла, перепад тиску, середовище, температура та робоча частота можуть впливати на вимоги до крутного моменту.

Для пневматичного приводу перевірте наявний тиск повітря, вихідний крутний момент приводу, положення несправності та аксесуари керування. Для електричного приводу перевірте необхідний крутний момент, джерело живлення, робочий цикл і вимоги до зворотного зв’язку. Монтажний інтерфейс ISO 5211 також повинен відповідати вибраному приводу та розташуванню муфти.

Зауваження щодо вибору та встановлення

Перед замовленням підтвердьте номінальний розмір, клас тиску Class 150, розміри фланців, радіочастотне покриття, робочий тиск, температуру, середовище та необхідні матеріали корпусу та оздоблення. Для автоматизованих клапанів укажіть тип приводу, необхідний крутний момент, інтерфейс монтажу та вимоги до керування.

Перед встановленням перевірте поверхні фланців і кінці клапана на наявність пошкоджень або забруднення. Правильно вирівняйте відповідні фланці та рівномірно затягніть болти, використовуючи відповідну прокладку та відповідну процедуру встановлення. Уникайте силового вирівнювання трубопроводу через корпус клапана.

Після встановлення приводу перевірте напрямок обертання та межі відкриття/закриття перед введенням клапана в експлуатацію. Важкі приводи або коробки передач повинні мати відповідні опори, де це необхідно, щоб надмірні зовнішні навантаження не передавалися на інтерфейс кріплення клапана.

Застереження щодо використання

Експлуатуйте клапан у зазначених межах тиску та температури. Значення 285 PSI у таблиці продуктів не слід розглядати як універсальний допустимий тиск для кожного розміру та температури; для фактичної конфігурації має бути підтверджено застосовне значення тиску та температури.

Промийте трубопровід перед введенням в експлуатацію, щоб зменшити ймовірність потрапляння сміття в клапан і пошкодження сідла або ущільнювальних поверхонь.

Не використовуйте кульовий кран для постійного дроселювання, якщо застосування не було технічно оцінено для вибраного сідла та умов експлуатації.

Перед обслуговуванням ізолюйте та скиньте тиск у трубопроводі та переконайтеся, що клапан безпечний для обслуговування. Для автоматизованих клапанів від’єднайте або ізолюйте джерело живлення або керування приводом відповідно до застосовної процедури технічного обслуговування.

Перевірка якості та документація

Перевірка виробництва може охоплювати перевірку матеріалу, перевірку розмірів, складання корпусу та випробування тиском відповідно до застосовних вимог до продукту та замовлення. API 598 використовується для перевірки та випробування клапанів, тоді як ASME B16.34 стосується відповідних вимог до конструкції клапана, тиску, температури та розмірів.

Для проектів, які потребують відстеження, клас матеріалу, специфікація клапана, вимоги до випробувань і конфігурація приводу повинні бути підтверджені перед виробництвом. Shangtai може переглянути технічні креслення та інформацію про застосування, якщо для проекту потрібен певний клапан і конфігурація автоматизації.

FAQ

1. Для чого використовується фланцевий кульовий кран ANSI класу 150 із основою ISO 5211 для приводу?

Фланцевий кульовий кран ANSI класу 150 з основою ISO 5211 для приводу використовується для ізоляції вмикання/вимкнення в промислових системах трубопроводів, де потрібне фланцеве з’єднання класу 150 і інтерфейс неповноповоротного приводу. Він може бути налаштований на ручне або автоматичне керування залежно від розміру клапана, робочого моменту та вимог до системи.

2. Яка різниця між рейтингом класу 150 і максимальним тиском, зазначеним у таблиці?

Клас 150 – це позначення класу тиску, тоді як вказане значення 285PSI – це максимальне значення тиску для конкретного продукту. Допустимий робочий тиск повинен бути підтверджений відповідно до розміру клапана, матеріалу, температури та застосовного номінального тиску та температури, а не припущення, що одне значення тиску застосовується до кожного робочого стану.

3. Який привід можна встановити на клапан?

Пневматичні та електричні неповноповоротні приводи можна розглядати, якщо їх монтажний інтерфейс і вихідний крутний момент відповідають клапану. Для відповідної конфігурації можна також розглянути гідравлічний привід. Вибір приводу повинен включати крутний момент, обертання, потужність або подачу повітря та вимоги до керування.

4. Чому RPTFE використовується для сідла клапана?

RPTFE вказано як матеріал сидіння в конфігурації продукту, що поставляється. Його придатність залежить від робочого середовища, тиску та температури. Якщо застосування включає агресивні хімічні речовини або температури, що виходять за межі зазначеного діапазону, перед вибором слід перевірити сідло та ущільнювальні матеріали.

5. Що потрібно підтвердити перед замовленням фланцевого кульового крана?

Перевірте розмір клапана, рейтинг класу 150, стандарт фланця та облицювання, середовище, тиск, температуру, комбінацію матеріалів і метод роботи. Для автоматизованого клапана також слід надати тип приводу, крутний момент, монтажний розмір ISO 5211 і вимоги до керування.

6. Чи можна замінити матеріал клапана на нержавіючу сталь 316?

Інші конфігурації матеріалів можна розглянути відповідно до заявки. При виборі матеріалу слід враховувати умови корозії, тиск, температуру і сумісність з робочим середовищем. Остаточні матеріали для корпусу, м’яча, виносу та сидіння мають бути підтверджені в специфікації продукту перед виробництвом.
