Коли важливі чистота, стійкість до корозії, компактна автоматизація та надійне відключення,ШантайзабезпечуєКульовий кран прямого монтажу з електрополірованої нержавіючої сталі 1 штяк практичне рішення для вимогливих систем контролю рідини. Його електрополірована поверхня з нержавіючої сталі, структура прямого кріплення приводу та прецизійно оброблені компоненти роблять його придатним для застосування у фармацевтиці, харчовій промисловості, водообробці, хімічній та автоматизованій промисловості.

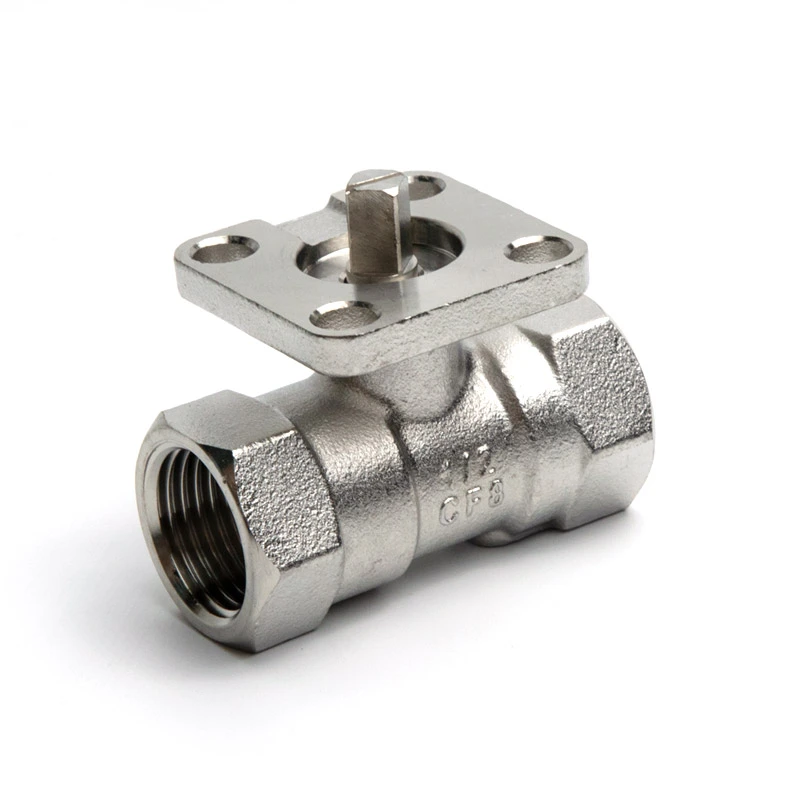

Кульовий кран прямого монтажу з електрополірованої нержавіючої сталі 1PC поєднує цільну конструкцію з електрополірованою поверхнею та інтегрованою платформою прямого монтажу. Електрополірування створює більш гладку та рівномірну поверхню нержавіючої сталі, допомагаючи зменшити накопичення залишків і спростити очищення. Структура прямого монтажу дозволяє встановлювати сумісні пневматичні або електричні приводи без додаткових монтажних кронштейнів, створюючи більш компактне рішення автоматизації. Завдяки варіантам з нержавіючої сталі 304 і 316, різьбовим з’єднанням NPT або BSP, діапазону розмірів 1/4"–2" і можливостям тиску до 285 PSI, цей тип кульового крана може відповідати широкому спектру промислових вимог до контролю рідини.
Зміст
Чому варто вибрати кульовий кран з електрополірованої нержавіючої сталі?
Як конструкція прямого монтажу покращує автоматизацію?
Що робить цільну конструкцію практичною?
Де можна використовувати цей кульовий кран?
Короткий огляд ключових характеристик
Як покупцям вибрати правильний клапан?
Ключові переваги для промислових покупців
Рекомендації щодо встановлення та обслуговування
Чому варто розглянути Шангтай для свого проекту Valve?
Чому варто вибрати кульовий кран з електрополірованої нержавіючої сталі?
Стан поверхні є важливим моментом, коли клапан працює в системах, де мають значення чистота, стійкість до корозії та ефективність обслуговування. Електрополірування усуває мікроскопічні нерівності з поверхні нержавіючої сталі та забезпечує більш гладку поверхню. Це може допомогти зменшити площі, де можуть накопичуватися забруднення або технологічні залишки.
Гладка поверхня клапана може спростити технічне обслуговування для застосувань, які передбачають часте чищення або вимоги до гігієни. Нержавіюча сталь також забезпечує сильну комбінацію механічної міцності та стійкості до корозії, що робить її придатною для широкого діапазону промислових середовищ.
Клапан Shangtai доступний із нержавіючої сталі 304 як стандартного матеріалу, тоді як конфігурація з нержавіючої сталі 316 може бути обрана, якщо умови проекту вимагають додаткової стійкості до корозії. Сторінка продукту вказує ASTM A351 CF8 (304) для корпусу, з нержавіючої сталі, яка використовується для основних компонентів, що контактують з вологою, і компонентів ущільнення на основі PTFE.
- Більш гладка електрополірована поверхня з нержавіючої сталі
- Покращена стійкість до корозії та поверхневого забруднення
- Простіше очищення та обслуговування
- Підходить для рідинних систем, чутливих до чистоти
- Доступні в різних конфігураціях з нержавіючої сталі
Як конструкція прямого монтажу покращує автоматизацію?
Автоматизація промислової арматури часто вимагає надійного з’єднання між арматурою та приводом. Традиційне розташування може вимагати окремих кронштейнів або кріпильного обладнання, що збільшує кількість компонентів і загальну площу установки.
Кульовий кран прямого монтажу інтегрує платформу для монтажу приводу в конструкцію клапана. Тому сумісні пневматичні або електричні приводи можна встановлювати безпосередньо, допомагаючи спростити механічне розташування. Це особливо корисно для виробників обладнання та системних інтеграторів, які розробляють компактні автоматизовані вузли керування рідиною.
Конструкція прямого монтажу може надати кілька практичних переваг:
- Компактна установка:Усуває потребу в окремому монтажному кронштейні в сумісних конфігураціях.
- Менше компонентів:Більш просте підключення може зменшити додаткове обладнання.
- Готовність автоматизації:Підтримує інтеграцію з пневматичним або електричним приводом.
- Гнучка робота:Подовжені ручки також можна розглядати для відповідних ручних застосувань.
- Простіша системна інтеграція:Стандартизована концепція монтажу корисна для OEM обладнання та автоматизованих технологічних систем.
Що робить цільну конструкцію практичною?
Цілісний корпус кульового крана забезпечує просту конструкцію для застосувань, де краща компактна та міцна система клапана. У клапані використовується робочий механізм із кулькою та штоком для керування потоком рідини, тоді як сідло та ущільнювальні компоненти забезпечують необхідну функцію закриття.
Точна обробка також важлива. Точні розміри між корпусом, кулькою, штоком і ущільнювальними компонентами сприяють безперебійній роботі та надійному ущільненню. Shangtai вказує на прецизійні компоненти та перевірку матеріалів як частину свого виробничого підходу.
Клапан також містить шток проти вибуху та опцію блокуючого пристрою. Ці функції можуть бути цінними в промислових установках, де контрольована робота та механічна безпека є важливими міркуваннями.
Де можна використовувати цей кульовий кран?
Поєднання електрополірованої нержавіючої сталі, компактної конструкції та прямого монтажу приводу робить цей клапан придатним для застосувань, де потрібні як ізоляція рідини, так і автоматизація.
Типові області застосування включають:
- Фармацевтичне обладнання:Корисно, коли важливі гладкі поверхні та компоненти контролю потоку, які можна очищати.
- Обробка харчових продуктів:Підходить для рідинних систем, які потребують корозійностійких компонентів з нержавіючої сталі.
- Підготовка води:Підходить для автоматизованих пунктів ізоляції та регулювання потоку.
- Хімічна обробка:Конструкція з нержавіючої сталі може забезпечити довговічність у вибраних технологічних середовищах.
- Промислова автоматизація:Прямий монтаж приводу підтримує автоматичне відкриття та закриття.
- OEM обладнання:Компактна конфігурація клапана може спростити інтеграцію в упаковане обладнання.
Придатність застосування завжди слід оцінювати відносно фактичної рідини, тиску, температури, хімічної сумісності, стандарту підключення та вимог до приводу.
Короткий огляд ключових характеристик
Наступні специфікації є практичним довідником для інженерів, дистриб’юторів, покупців OEM та системних інтеграторів, які оцінюють цей клапан.
| Параметр | Специфікація |
|---|---|
| Тип клапана | Кульовий кран прямого монтажу з електрополірованої нержавіючої сталі 1 шт |
| Номінальний розмір | від 1/4" до 2" |
| Клас тиску | CL150 |
| Максимальний тиск | 285 PSI |
| Стандарти потоків | NPT / BSP |
| Стандарт дизайну та виробництва | ASME B16.34 |
| Стандарт тестування | API 598 |
| Матеріал корпусу | ASTM A351 CF8 (304) |
| Матеріал кулі та виносу | ASTM A182 F304 |
| Матеріал сидіння | RPTFE (PTFE + 15% наповнювача) |
| Діапазон температур | від -25°C до 150°C |
| Тип порту | Зменшений порт |
Для технічного вибору покупці повинні перевірити останні розмірні креслення, значення тиску та температури, конфігурацію матеріалу та вимоги до підключення перед розміщенням замовлення.
Як покупцям вибрати правильний клапан?
Вибір кульового крана з нержавіючої сталі повинен передбачати більше, ніж просто відповідність номінального розміру труби. Інженери повинні розглянути повне робоче середовище, щоб уникнути проблем із сумісністю чи продуктивністю.
1. Підтвердьте стандарт підключення
Клапан підтримує різьбові конфігурації NPT і BSP. Вибраний стандарт різьблення має відповідати підключеній системі трубопроводів або фітингів, щоб уникнути проблем зі встановленням.
2. Перевірте тиск і температуру
Зазначений максимальний тиск становить 285 PSI, а вказаний діапазон температур становить від -25°C до 150°C. Фактичні умови застосування повинні залишатися в межах застосовного номінального тиску та температури.
3. Оцініть сумісність матеріалів
Нержавіюча сталь 304 і 316 має різні рівні стійкості до корозії. При виборі матеріалу слід враховувати технологічну рідину, концентрацію, температуру та хімікати для очищення.
4. Визначте метод роботи
Для автоматизованого обладнання переконайтеся, що пневматичний або електричний привод є кращим. Конструкція прямого монтажу може допомогти зменшити складність монтажу, якщо привід сумісний із системою монтажу клапана.
5. Розгляньте вимоги до потоку
У цій моделі використовується конфігурація зі зменшеним числом портів. Покупці повинні враховувати необхідну швидкість потоку та перепад тиску, а не вибирати клапан виключно на основі розміру труби. Наведені значення Kv можуть стати корисною відправною точкою для оцінки потоку.
Ключові переваги для промислових покупців
Для покупців, які порівнюють кульові крани з нержавіючої сталі, цінність цієї конфігурації полягає в поєднанні обробки поверхні, конструкції, сумісності з автоматизацією та гнучкості виробництва.
| Особливість | Практична користь |
|---|---|
| Electropolished Finish | Більш гладка поверхня та легше очищення |
| Конструкція з нержавіючої сталі | Корозійна стійкість і механічна міцність |
| Платформа прямого кріплення | Спрощує інтеграцію приводу |
| Цільний корпус | Компактна і проста конструкція клапана |
| 304 / 316 Варіанти | Дозволяє вибрати матеріал для різних середовищ |
| Різьба NPT / BSP | Підтримує різні вимоги до підключення трубопроводів |
| Налаштування OEM | Підтримує індивідуальні специфікації та масові вимоги |
Рекомендації щодо встановлення та обслуговування
Навіть високоякісна арматура потребує належного встановлення та експлуатації. Перед встановленням перевірте різьблення, ущільнювальні поверхні, корпус клапана та трубопровід на предмет забруднення чи пошкодження. Трубопровід слід правильно вирівняти, щоб запобігти непотрібному механічному навантаженню на клапан.
Під час введення в експлуатацію переконайтеся, що клапан відкривається і закривається плавно і що привід, якщо встановлено, працює в межах необхідного діапазону крутного моменту. Випробування під тиском мають відповідати застосовним процедурам проекту та вимогам безпеки.
Для тривалого обслуговування бригади технічного обслуговування повинні періодично перевіряти:
- Зовнішній витік навколо різьбових з'єднань і ущільнень
- Робочий момент і рух клапана
- Монтаж і центрування приводу
- Ознаки корозії або пошкодження поверхні
- Сидіння та продуктивність ущільнення
- Робочий тиск і температурні умови
Під час встановлення, тестування або обслуговування клапана рекомендується дотримуватись технічної документації виробника та відповідних галузевих стандартів.
Часті запитання
Яка головна перевага кульового крана з електрополірованої нержавіючої сталі?
Електрополірування створює більш гладку поверхню нержавіючої сталі, що може покращити очищення, зменшити накопичення поверхневих залишків і підтримувати стійкість до корозії. Це робить клапан особливо привабливим для чутливих до чистоти промислових застосувань.
Чи можна підключити клапан до пневматичного приводу?
так Платформа прямого монтажу розроблена для підтримки сумісних пневматичних приводів. Електричні приводи та відповідні подовжені ручки також можна розглянути відповідно до вимог експлуатації.
Які розміри є в наявності?
Стандартний діапазон розмірів становить від 1/4" до 2". Покупці, яким потрібні інші розміри або специфікації, можуть обговорити свої вимоги з виробником.
Чи підтримує клапан різьбу NPT і BSP?
так Доступні варіанти різьбового з’єднання NPT і BSP, що дозволяє підключати клапан до різних систем трубопроводів.
Які стандарти пов'язані з цим клапаном?
Інформація про продукт вказує ASME B16.34 для проектування та виробництва та API 598 для тестування та перевірки. Специфічні вимоги до проекту мають бути підтверджені перед закупівлею.
Чи може Shangtai забезпечити налаштування OEM?
так Shangtai підтримує вимоги OEM та індивідуальні вимоги до клапанів, включаючи вибір матеріалів, специфікації, обробку поверхні, стандарти підключення та вимоги до масового виробництва.
Чому варто розглянути Шангтай для свого проекту Valve?
TheКульовий кран прямого монтажу з електрополірованої нержавіючої сталі 1 штпризначений для покупців, яким потрібна комбінація гладкої якості поверхні з нержавіючої сталі, компактної конструкції клапана та зручної інтеграції автоматизації. Його варіанти з нержавіючої сталі 304/316, з’єднання NPT або BSP, структура прямого кріплення приводу та промисловий дизайн роблять його універсальним вибором для систем керування рідинами в багатьох галузях промисловості.
Шантай підтримує дистриб’юторів, виробників OEM-обладнання, системних інтеграторів і промислові проекти з індивідуальними рішеннями для клапанів і можливостями оптових поставок. Якщо ви оцінюєте розмір клапана, матеріал, номінальний тиск, тип з’єднання, обробку поверхні або сумісність приводу, перегляньте 1PC кульовий кран з електрично полірованої нержавіючої сталі для прямого монтажу, щоб отримати детальну інформацію про продукт та інформацію про вибір.
Шукаєте надійне рішення для клапана з нержавіючої сталі для вашого наступного проекту?Поділіться з Shangtai необхідним розміром, робочим середовищем, тиском, температурою, стандартом підключення та вимогами до автоматизації, щоб отримати відповідну конфігурацію та технічну підтримку.Зв'яжіться з намисьогодні, щоб обговорити ваші вимоги до OEM, налаштованих або групових клапанів і знайти практичне рішення для вашої системи керування рідиною.
