Чому крани з нержавіючої сталі віддають перевагу в трубопроводах рідинного охолодження центрів обробки даних?

2026-10-09 0 Залиште мені повідомлення

Рідинне охолодження · Вибір матеріалу

Основною метою рідинного охолодження є розсіювання тепла в центрах обробки даних. Якщо метою є охолодження, чому б не використати мідні компоненти, які забезпечують чудову теплопровідність? Чому краще використовувати труби та клапани з нержавіючої сталі?

Це поширена помилка. Основною функцією трубопровідної системи є не проведення або розсіювання тепла, а транспортування теплоносія.

Теплообмін в основному відбувається в радіаторі холодної пластини, а не всередині самого трубопроводу. У системах рідинного охолодження зазвичай використовуються охолоджуючі рідини, такі як етиленгліколь і деіонізована (DI) вода. Найсуттєвішим недоліком міді є її схильність до іонного вимивання: іони міді розчиняються в теплоносії DI. Через тривалу циркуляцію це забруднює всю систему та може випадати на дрібні мікроканали холодних пластин для стружки, спричиняючи засмічення.

Навпаки, нержавіючі сталі 304 і 316 демонструють чудову хімічну стабільність і практично не вимивають іони металів, зберігаючи чистоту теплоносія. Нержавіюча сталь також пропонує:

1 Висока міцність конструкції— для надійної роботи за постійного тиску в системі.

2 Стійкість до екстремальних змін температури— без втоми або відхилення розмірів.

3 Опір повзучості— без деформації під дією тривалого тиску.

4 Внутрішні стінки, що піддаються точному поліруванню— мінімізація опору рідини та втрати тиску.

Для проектів рідинного охолодження сервера зберігання енергії,труби та клапани з нержавіючої сталітому є першим вибором.

Поширені типи кульових клапанів у системах рідинного охолодження — положення та функції

Окрім вибору матеріалу, кульові крани є найбільш широко використовуваними запірними елементами та елементами регулювання потоку в контурі рідинного охолодження. Загальні типи та місце їх розташування в системі:

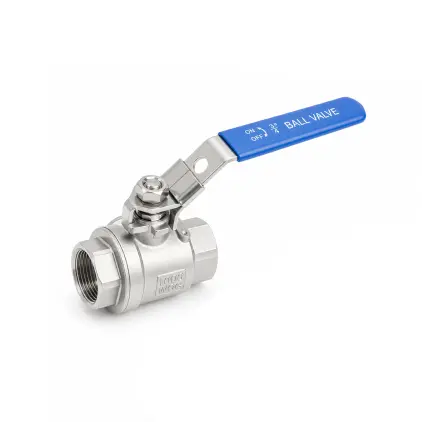

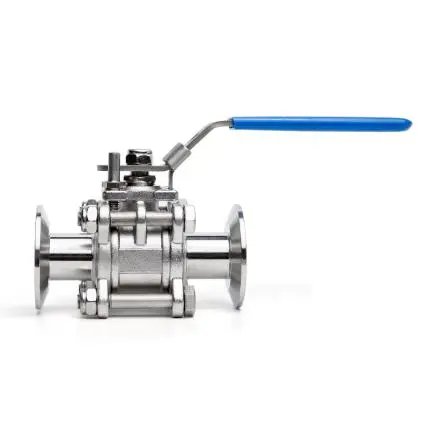

Повнопрохідний кульовий кран

РозташуванняОсновні колектори подачі та повернення, вхід/вихід CDU

функціяПовний потік, мінімальний перепад тиску; використовується як основний запірний клапан для обслуговування

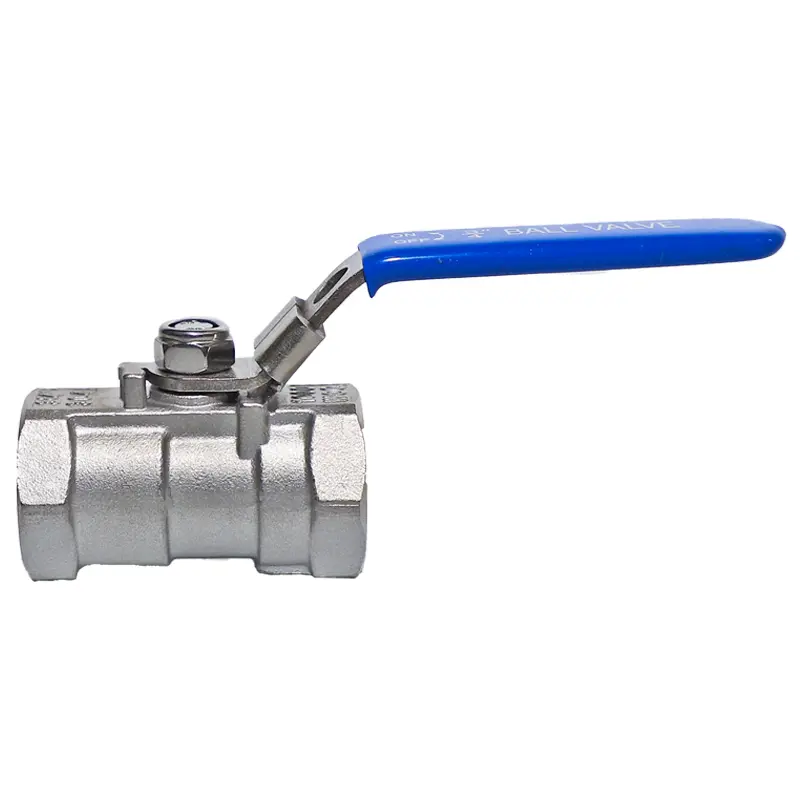

Кульовий кран зі зменшеним діаметром

РозташуванняВідводи до серверних стійок, вторинні ланцюги

функціяЕкономічне відключення, де швидкість потоку нижча, а падіння тиску менш критичне

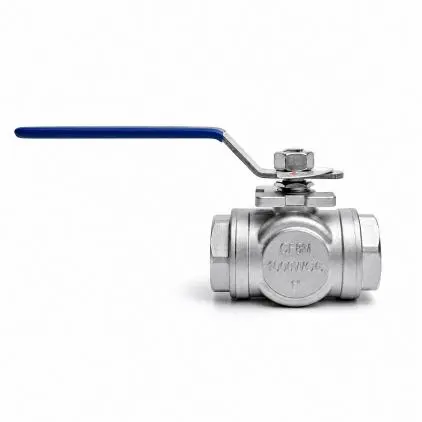

Триходовий кульовий кран

РозташуванняОбвідні петлі, лінії відведення теплоносія, перемикання баків

функціяПрямий або змішаний потік між двома шляхами; дозволяє технічний байпас без відключення

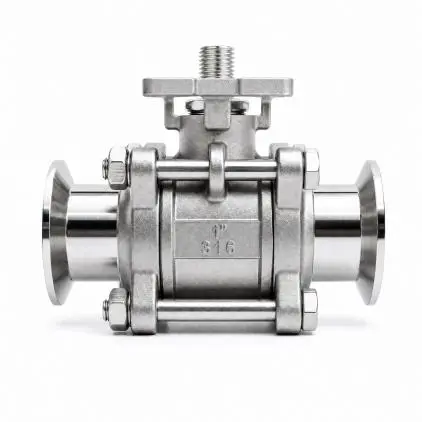

Кульовий кран з приводом

РозташуванняАвтоматизовані колекторні станції, дистанційні схеми ЦДУ

функціяКонтроль увімкнення/вимкнення або блокування з системами керування будівлею/DCIM

V-образний кульовий кран

РозташуванняТочне балансування відгалужень, теплообмінний байпас

функціяМодульоване регулювання потоку замість простого відключення

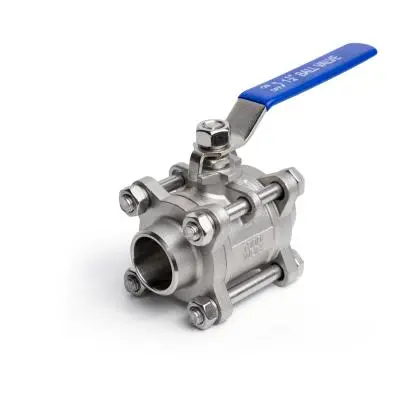

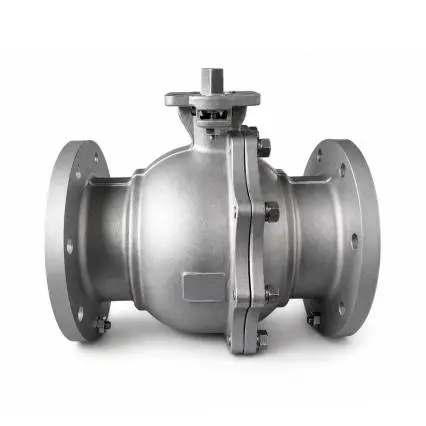

Кульовий кран з фланцевим/різьбовим приварюванням

РозташуванняМагістральні трубопроводи (фланцеві), малі відводи (різьбові), зварні нержавіючі відводи (зварні встик)

функціяВибір типу з’єднання відповідає розміру труби, номінальному тиску та вимогам до герметичності

На практиці використовується типовий контур рідинного охолодження на рівні стійкиповнопрохідні клапанина пунктах ізоляції ХДУ,триходові клапанидля обходу та сервісної маршрутизації, а такожклапани зі зменшеним діаметромна окремих гілках стійки — все з нержавіючої сталі 304 або 316, з ущільненнями FKM / EPDM, сумісними з охолоджувачами гліколь-вода.

Про кульові крани Шантай

Шантайвиробляє кульові крани з нержавіючої сталі 304/316 — повнопрохідні, зі зменшеним прохідним отвором, триходові та з приводом — прецизійно розроблені для циклів рідинного охолодження центрів обробки даних і накопичувачів енергії з низьким витоком, плавною роботою та тривалим терміном служби під безперервним тиском.
