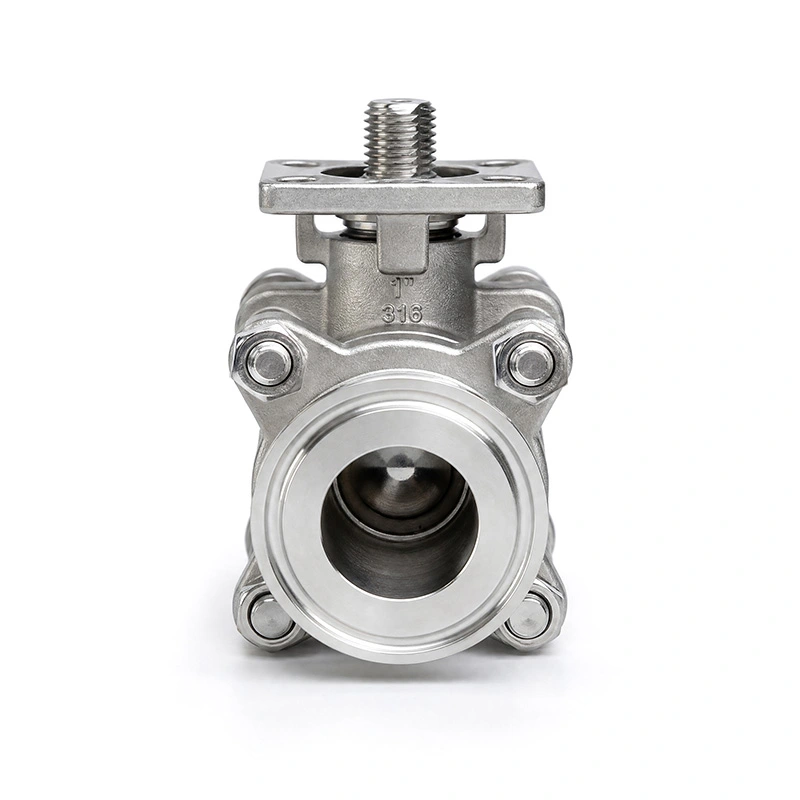

3PC Повністю герметизований кульовий кран із трьома затискачами та монтажною накладкою ISO 5211

У повністю герметизованому кульовому крані з трьома затискачами 3PC із монтажною прокладкою ISO 5211 використовується корпус клапана з трьох частин із з’єднаннями з трьома затискачами для систем санітарних і технологічних трубопроводів. Конструкція з трьох частин забезпечує доступ до внутрішніх компонентів після ізоляції трубопроводу, тоді як монтажна панель ISO 5211 забезпечує стандартизований інтерфейс для встановлення пневматичного або електричного приводу. Ця конфігурація підходить для систем керування рідинами, де потрібні санітарні з’єднання та автоматизована робота клапана.

Основні розміри

Основні особливості дизайну

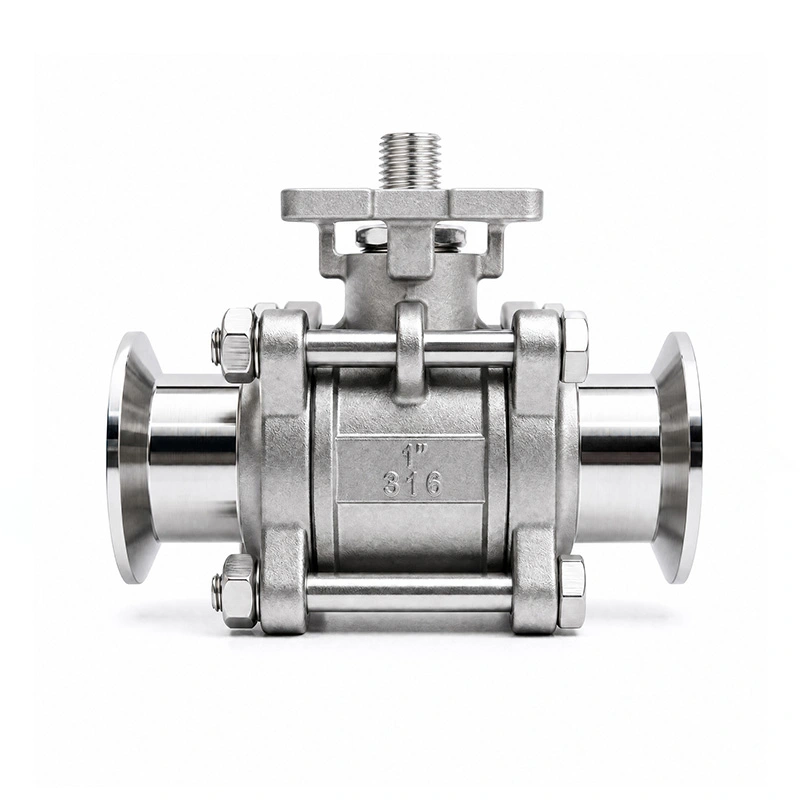

Конструкція клапана з трьох частин

Трикомпонентний корпус складається з центральної секції клапана та двох кінцевих секцій. Після того, як трубопровід належним чином ізольований і клапан скинутий тиск, можна відкрити корпус для перевірки або заміни внутрішніх компонентів. Ця конструкція корисна для застосувань, де потрібне періодичне обслуговування сідел, ущільнень або інших внутрішніх частин.

З'єднання з трьома затискачами

У з’єднаннях із трьома затискачами використовується затискач і прокладка замість різьбових або фланцевих з’єднань. Такий спосіб підключення дозволяє встановлювати або знімати кран без приварювання крана безпосередньо в трубопровід. Відповідний матеріал прокладки та розміри з’єднання слід вибирати відповідно до специфікації технологічного середовища, температури та трубопроводів.

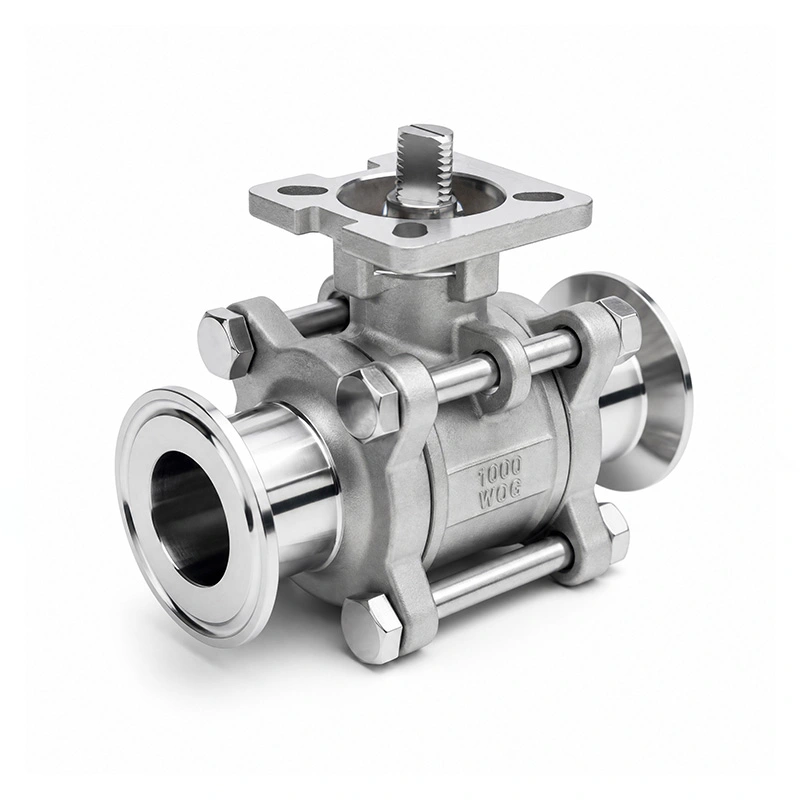

Монтаж приводу ISO 5211

Повністю герметизований кульовий кран з трьома затискачами 3PC з монтажною накладкою ISO 5211 розроблено з інтерфейсом для монтажу приводу ISO 5211 на клапані. Це дозволяє встановлювати сумісні пневматичні або електричні приводи безпосередньо на клапан, не покладаючись на окреме звичайне кріплення. Вибір приводу повинен відповідати розміру клапана, робочому крутному моменту та вимогам до керування системою.

Змочувані компоненти з нержавіючої сталі 316

Корпус зазначений як ASTM A351 CF8M (316), тоді як кулька та шток зазначені як ASTM A182 F316. Ці матеріали з нержавіючої сталі підходять для низки промислових рідин, де сумісність матеріалів і стійкість до корозії є важливими міркуваннями. Сідло RPTFE поєднує PTFE з 15% наповнювачем, і перед вибором його слід порівняти з фактичною температурою середовища та робочою температурою.

Додатки

Повністю герметизований кульовий кран з трьома затискачами 3PC і монтажною пластиною ISO 5211 можна використовувати в системах трубопроводів, які вимагають компактного запірного клапана, з’єднань у санітарному стилі та додаткового автоматичного приводу. Типові області застосування включають:

Загальна обробка рідин

Обробка хімічних рідин

Водоочисні споруди

Виробництво легкої промисловості

Автоматизовані системи трубопроводів

Встановлення та експлуатація

Установка з трьома затискачами

Перед встановленням переконайтеся, що розмір клапана, розміри з’єднання, матеріал прокладки та вимоги до тиску та температури відповідають специфікації трубопроводу. Розташуйте клапан між сполучними з’єднаннями Tri-clamp, встановіть відповідну прокладку та зафіксуйте з’єднання затискачем. Слід перевірити з’єднання на правильність вирівнювання перед подачею тиску в систему.

Монтаж приводу

Монтажна панель ISO 5211 забезпечує інтерфейс для сумісних пневматичних або електричних приводів. Перед встановленням перевірте схему кріплення приводу, розміри валу та необхідний робочий момент. Привід слід встановити та налаштувати відповідно до інструкцій виробника клапана та приводу.

Технічне обслуговування

Перед обслуговуванням відключіть клапан від трубопроводу та скиньте весь залишковий тиск. Конструкція з трьох частин дозволяє відкривати корпус клапана для перевірки кулі, сідел, штока та ущільнювальних компонентів. Замініть зношені компоненти відповідними деталями та перевірте ущільнення та робочий стан клапана, перш ніж повернути його в експлуатацію.

Міркування щодо вибору

Вибираючи цей клапан для нової системи трубопроводів, враховуйте робоче середовище, тиск, температуру, розмір труби, розміри приєднання та необхідний спосіб приведення в дію. Слід перевірити сідло клапана та ущільнювальні матеріали на сумісність із технологічною рідиною. Для автоматизованих застосувань привід слід вибирати відповідно до робочого крутного моменту клапана та вимог керування системою.

FAQ

Питання 1: Для чого використовується повністю герметизований кульовий кран з трьома затискачами з монтажною колодкою ISO 5211?

Повністю герметизований кульовий кран з трьома затискачами з 3 шт. і монтажною накладкою ISO 5211 використовується для керування рідиною вмикання/вимкнення в системах трубопроводів, де потрібен трикомпонентний корпус клапана, з’єднання з трьома затискачами та інтерфейс для монтажу приводу. Він може бути налаштований на ручне керування або в поєднанні з відповідним пневматичним або електричним приводом для автоматизованого керування.

Q2: Що забезпечує монтажна панель ISO 5211?

Монтажна панель ISO 5211 забезпечує стандартизований інтерфейс для встановлення приводу. Сумісні пневматичні або електричні приводи можна монтувати відповідно до застосовних монтажних розмірів ISO 5211, залежно від розміру приводу та вимог до крутного моменту клапана.

Q3: Які переваги конструкції з трьох частин?

Конструкція з трьох частин забезпечує доступ до внутрішніх компонентів клапана після ізоляції та скидання тиску в трубопроводі. Це може спростити перевірку та заміну сідел, ущільнювачів та інших обслуговуваних компонентів порівняно з повністю закритим цільним корпусом.

Q4: Які матеріали використовуються для цього клапана?

Корпус відповідає стандарту ASTM A351 CF8M (316), а куля та шток відповідають стандарту ASTM A182 F316. Сидіння - RPTFE (PTFE+15%fv). Інші конфігурації матеріалів доступні за запитом.

Q5: Чи можна використовувати цей клапан з пневматичними або електричними приводами?

так Монтажний інтерфейс ISO 5211 призначений для встановлення приводу. Відповідний привід слід вибирати відповідно до розміру клапана, робочого моменту, тиску, температури та вимог системи керування.

Q6: Що слід перевірити перед замовленням?

Перевірте необхідний розмір клапана, розміри підключення, робочий тиск, температуру, технологічне середовище, матеріал сідла та спосіб приведення в дію. Для автоматизованих систем слід також підтвердити схему кріплення приводу та необхідний крутний момент.
