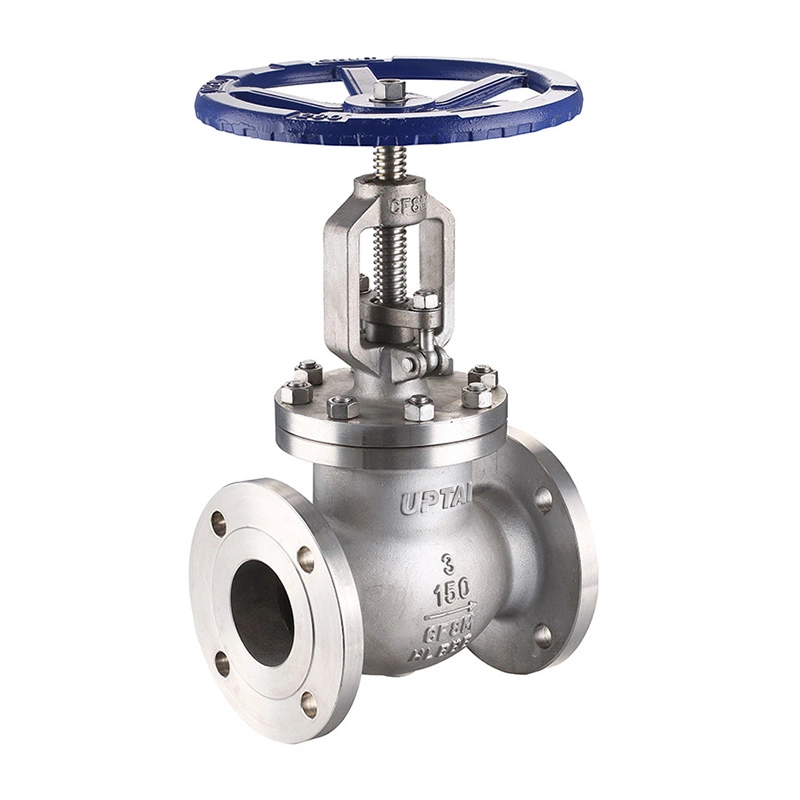

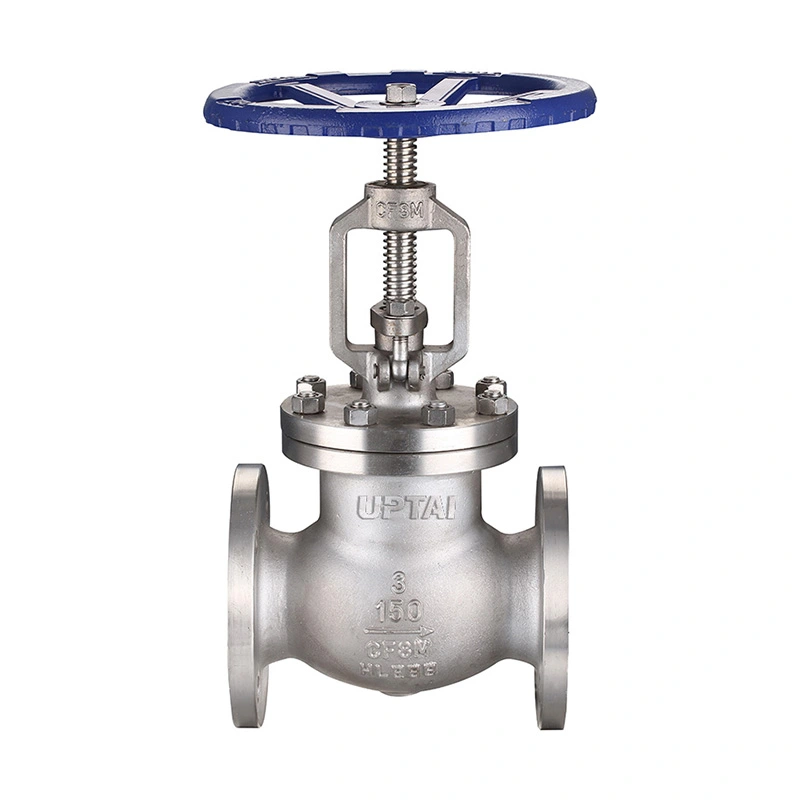

Стандартний фланцевий прохідний клапан ANSI

Стандартний фланцевий прохідний клапан ANSI — це запірний клапан із нержавіючої сталі класу 150 для промислових трубопроводів, де потрібне регулювання потоку та закриття. Його диск рухається до сідла та від нього, змінюючи площу потоку, що робить клапан придатним для застосувань, які потребують більш контрольованого регулювання потоку, ніж простий запірний клапан.

Shangtai постачає цей клапан із фланцевими кінцями, сумісними з радіочастотами, і маховиком. Доступна конфігурація включає матеріали корпусу та диска CF8/CF8M, штоки F304/F316 і перераховані варіанти сидінь. Клапан доступний у розмірах від 2" до 18" для промислових трубопроводів і технологічного обладнання.

Основні розміри

Конструкція клапана

Диск і сидіння

Диск рухається вздовж осі клапана і закривається проти сідла, щоб зупинити потік. Підняття диска збільшує прохідний канал, опускаючи його зменшує або закриває прохід. Цей лінійний рух дозволяє використовувати клапан як для дроселювання, так і для запірної служби.

Матеріали з нержавіючої сталі

Корпус і диск доступні в ASTM A351 CF8 або CF8M. Опції штока включають ASTM A182 F304 і F316. Зазначені матеріали сідла: ASTM A182 F304 та ASTM A351 CF8M зі Stellite 6. Обрана комбінація матеріалів має відповідати технологічному середовищу та робочій температурі.

Робота маховичка

Маховик забезпечує ручне керування положенням диска. Клапан можна відкрити, закрити або встановити в проміжне положення відповідно до вимог процесу. Якщо керувати маховичком стає важко, не слід примусово натискати на клапан.

Фланцеве з'єднання

У клапані використовуються фланцеві кінці, сумісні з РЧ, для з’єднання з відповідними фланцями трубопроводу. Зазначеним стандартом з’єднання є ASME B16.5, тоді як розмір «лицем до лиця» відповідає вказаній вимозі ASME B16.10.

Фланцевий монтаж дозволяє зняти кран з трубопроводу без розрізання труби. Перед установкою перевірте розмір фланця, клас тиску, прокладку, болтове з’єднання та прямий розмір. Трубопровід слід правильно вирівняти, щоб уникнути надмірного механічного навантаження на клапан.

Тиск і температура

Клапан зазначено як CL150 з максимальним робочим тиском 285 PSI. Значення тиску та температури залежить від матеріалу та робочої температури, тому при виборі клапана необхідно враховувати фактичні умови експлуатації.

Зазначений температурний діапазон від -29°C до +120°C. Сідло та інші ущільнювальні компоненти особливо важливі, коли клапан використовується поблизу граничних температур.

Для роботи з парою, гарячою водою, нафтою, газом і хімічними речовинами слід перевіряти температуру середовища, тиск і сумісність матеріалів із вибраною конфігурацією клапана.

Служба NACE

Специфікація включає NACE MR0175 / ISO 15156. Якщо клапан призначений для використання в умовах кислих кислот, марки матеріалів і застосовні вимоги NACE повинні відповідати фактичним умовам експлуатації.

Для таких застосувань специфікація проекту також може визначати вимоги до стану матеріалу, твердості, перевірки та супровідної документації.

Додатки

Лінії Steam і Utility:Використовується для регулювання потоку та відключення в сумісних трубопроводах пари, конденсату та інженерних мереж.

Нафта і газ:Використовується в технологічних та інженерних лініях, де потрібне ручне керування потоком або ізоляція.

Нафтохімічні системи:Підходить для сумісної нафти, газу та технологічних рідин, де потрібне дроселювання або відключення.

Очищення води:Використовується в технологічних і комунальних трубопроводах для контролю сумісної води та рідких середовищ.

Виробництво електроенергії:Застосовується до вибраних допоміжних і комунальних трубопроводів у вказаному діапазоні тиску та температури.

Загальні промислові трубопроводи:Використовується на технологічному обладнанні, насосних системах та інших трубопроводах, що потребують ручного регулювання витрати.

Вибір і установка

Вибір клапана починається з розміру труби, класу тиску, середовища, робочого тиску та температури. Матеріали корпусу, диска, штока та сидіння потім вибираються відповідно до умов експлуатації.

Для застосування на заміну існуючий розмір клапана, розміри фланця, довжину торця до лиця та робочу схему слід порівняти з новим клапаном перед замовленням.

Під час встановлення тримайте поверхні фланців чистими та використовуйте зазначені прокладку та болти. Після встановлення клапана перевірте роботу маховика та переконайтеся, що диск може рухатися через весь діапазон без надмірного опору.

Тестування та перевірка

Інспекція матеріалу

Матеріали кузова та оздоблення перевіряються на відповідність зазначеним сортам та інформації про замовлення. Матеріальні записи можуть бути надані за потреби.

Перевірка розмірів

Розміри навпроти, розміри фланців та інші ключові розміри обробки перевіряються відповідно до застосовної специфікації продукту.

Випробування тиску та сидіння

Випробування корпусу та сидіння проводяться відповідно до визначених вимог перевірки. Результати випробувань і критерії прийнятності можуть бути задокументовані відповідно до вимог замовлення.

Остаточна перевірка

Перед транспортуванням арматуру перевіряють на стан корпусу, поверхні фланців, роботу маховичка, ідентифікаційне маркування та загальну збірку.

Упаковка

Перед упакуванням поверхні фланців та інші з’єднувальні поверхні захищають. Клапан упакований відповідно до його розміру та способу транспортування, щоб зменшити ризик удару та забруднення під час транспортування.

Експортна упаковка може включати коробки, захисні матеріали та фанерні футляри відповідно до розмірів клапана та вимог до транспортування. Маркування продукції та товаросупровідні документи можуть бути виготовлені відповідно до замовлення.

FAQ

Q1: Для чого використовується стандартний фланцевий прохідний клапан ANSI?

Стандартний фланцевий прохідний клапан ANSI використовується для регулювання та перекриття сумісних рідин у промислових трубопроводах. Конструкція з диском і сідлом дозволяє регулювати прохід потоку під час роботи, що робить його придатним для застосувань, де потрібен контроль потоку.

Q2: Яка різниця між запірним клапаном і засувкою?

Прохідний клапан використовує диск, який рухається до сідла, і зазвичай використовується для дроселювання та регулювання потоку. Засувний клапан відсуває затвор від шляху потоку і зазвичай використовується для ізоляції, а не для постійного дроселювання.

Q3: Чому на цьому клапані використовуються фланцеві кінці?

Фланцеві кінці забезпечують болтове з'єднання з трубопроводом і дозволяють знімати клапан для обслуговування без розрізання труби. Вони зазвичай використовуються в промислових системах трубопроводів, де потрібні стандартні розміри фланців.

Q4: Які матеріали доступні?

Перерахована конфігурація включає CF8/CF8M для корпусу та диска, F304/F316 для штока та вказані варіанти матеріалу сидіння. Інші матеріали можна розглядати відповідно до робочого середовища та температури.

Q5: Чи можна використовувати клапан для пари?

Так, за умови, що тиск, температура та конфігурація матеріалу знаходяться в межах зазначених робочих меж. Сідло та ущільнювальні матеріали слід перевірити на фактичні умови пари.

Q6: Яка інформація потрібна для вибору правильного клапана?

Важлива інформація включає розмір труби, клас тиску, стандарт фланця, середовище, робочий тиск, температуру, вимоги до матеріалів і будь-які вимоги NACE або специфічні для проекту.

Q7: Як слід обслуговувати клапан?

Під час планового технічного обслуговування перевіряйте маховик, шток, зону сальника, фланцеве з’єднання та стан ущільнення. Якщо виникає витік або ненормальний робочий опір, ізолюйте та скиньте тиск у трубопроводі перед перевіркою.
