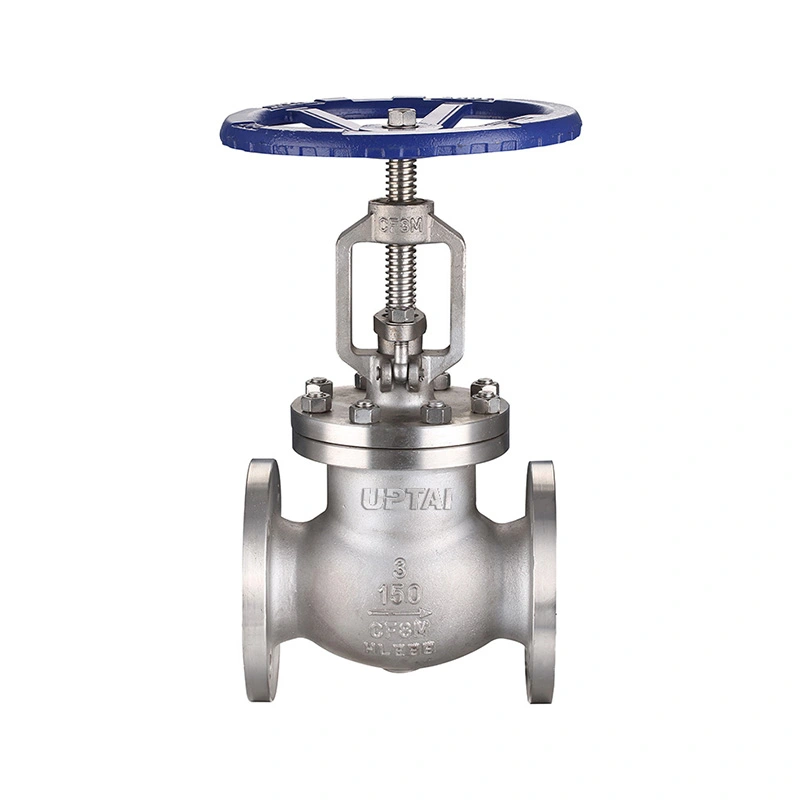

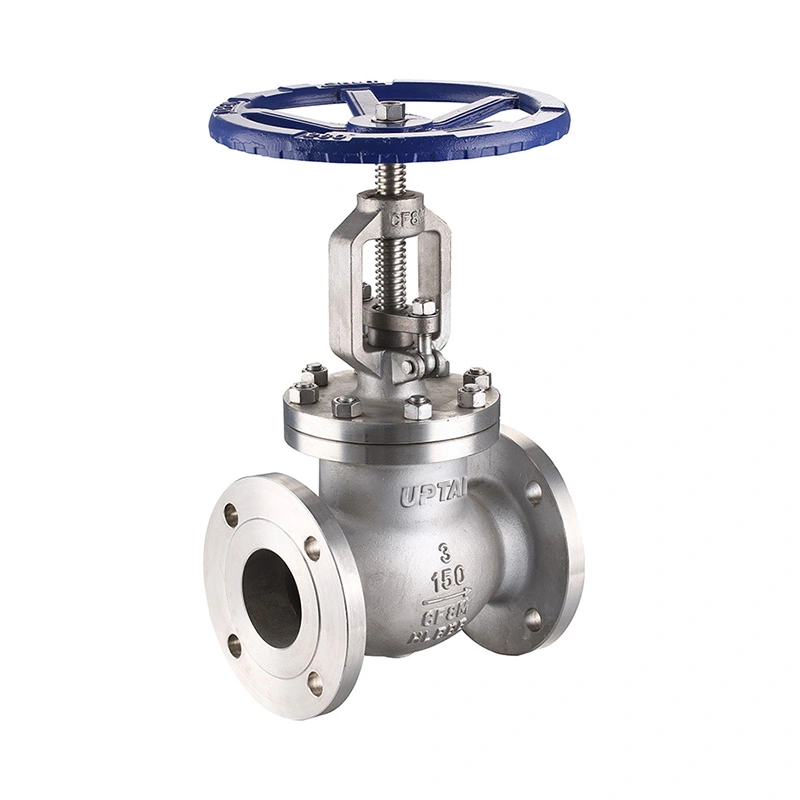

Фланцевий прохідний клапан із кованої нержавіючої сталі класу 150

Фланцевий прохідний клапан з кованої нержавіючої сталі класу 150 — це кований прохідний клапан з нержавіючої сталі для промислових трубопроводів і технологічного обладнання. У ньому використовується диск із лінійним рухом для закриття та регулювання потоку з радіочастотно-сумісними фланцевими кінцями та маховиком. Клапан доступний у розмірах від 1/2" до 2" з варіантами матеріалів F304 і F316.

Матеріали кованого корпусу, диска, штока та сидіння можна вибрати відповідно до робочого середовища, тиску та температури. Специфікація клапана також включає вимоги NACE MR0175 / ISO 15156 для відповідних умов експлуатації.

Основні розміри

Будівництво та умови обслуговування

Корпус клапана виготовлено з кованої нержавіючої сталі ASTM A182 F304 або F316. Диск рухається вздовж осі клапана і замикається в сідлі. Обертання маховика змінює положення диска, дозволяючи використовувати клапан для закриття або регулювання потоку.

Диск доступний у форматі ASTM A182 F304 або ASTM A182 F316 з опцією STL#6, як зазначено в специфікації. Шток і сідло доступні у F304 або F316. При виборі матеріалу слід враховувати технологічну рідину, концентрацію, робочу температуру та умови корозії.

Клапан має рейтинг CL150 із зазначеним максимальним робочим тиском 285 PSI. Зазначений діапазон температур становить -29 ℃ + 425 ℃. Фактичний допустимий тиск слід порівнювати з застосовним номінальним тиском і температурою при робочій температурі.

Фланцеве з'єднання та застосування

Фланцевий прохідний клапан із кованої нержавіючої сталі класу 150 використовує фланцеві кінці, сумісні з радіочастотом, відповідно до стандарту з’єднання ASME B16.5. Фланцеве з’єднання дозволяє прикручувати клапан болтами до відповідного фланця трубопроводу та знімати, коли необхідний огляд або технічне обслуговування.

Перед установкою перевірте розмір фланця, клас тиску, прокладку, болтове з’єднання та прямий розмір. Трубопровід слід правильно вирівняти, щоб уникнути надмірного механічного навантаження на з'єднання клапана.

Клапан можна використовувати в нафтогазових, нафтохімічних, хімічних, промислових інженерних системах та інших системах трубопроводів, де потрібна конструкція з нержавіючої сталі та ручне регулювання потоку. Відповідні середовища можуть включати воду, пару, повітря, масло та сумісні технологічні рідини в межах заданого тиску, температури та матеріалів.

Запірні клапани зазвичай мають більший перепад тиску, ніж прямі запірні клапани через внутрішній шлях потоку. Якщо клапан буде використовуватися для безперервного регулювання потоку, необхідну швидкість потоку, падіння тиску та робочу частоту слід враховувати під час визначення розміру.

Вибір, тестування та поширені запитання

При замовленні вкажіть розмір клапана, клас тиску, стандарт фланця, середовище, робочий тиск, температуру, матеріали корпусу та оздоблення, кількість та будь-які спеціальні вимоги до перевірки чи документації. Для заміни можна використати існуючі креслення клапана, інформацію з паспортної таблички або зовнішні розміри для підтвердження конфігурації.

Специфікація перераховує API 602 для проектування та виробництва, ASME B16.10 для зовнішніх розмірів, ASME B16.34 для тиску та температури та API 598 для випробувань та перевірки. Перевірка може включати перевірку матеріалу, перевірку розмірів, випробування корпусу, випробування на герметичність сідла та остаточну робочу перевірку відповідно до застосовних вимог.

Shangtai виробляє промислову арматуру в Веньчжоу, Чжецзян, Китай. Виробництво охоплює механічну обробку, складання, випробування та перевірку, а документація на продукт доступна відповідно до вимог замовлення.

1. Для чого використовується кований запірний клапан з нержавіючої сталі?

Для ручного перекриття та регулювання витрати використовується кований запірний клапан з нержавіючої сталі. Лінійний рух диска дозволяє регулювати отвір відповідно до необхідних умов потоку.

2. Яка різниця між засувкою та засувкою?

Прохідний клапан використовує диск, який рухається до сідла та придатний як для закриття, так і для регулювання потоку. Засувка використовує засувку, яка рухається вертикально, і зазвичай використовується для ізоляції, коли повністю відкрита або повністю закрита.

3. Чи можна вибрати матеріали F304 і F316?

так Специфікація перераховує варіанти ASTM A182 F304 і F316 для корпусу, штока та сидіння. Відповідний матеріал слід вибирати відповідно до середовища, температури та умов корозії.

4. Яка інформація потрібна для вибору клапана?

Ключова інформація включає розмір клапана, клас тиску, стандарт фланця, середовище, робочий тиск, температуру, вимоги до матеріалів і будь-які вимоги NACE або перевірки. Існуючі креслення також можна надати для підтвердження заміни клапана.

5. Чи можуть бути надані інші матеріали?

так Інші матеріали доступні за запитом. Потрібну комбінацію матеріалів слід підтвердити відповідно до робочого середовища, умов експлуатації та відповідних специфікацій проекту.

6. Яке призначення фланцевого з'єднання?

Фланцеве з’єднання дозволяє прикручувати клапан до відповідних фланців трубопроводу. Це також дозволяє зняти клапан з трубопроводу для перевірки або обслуговування без розрізання труби.

7. Що таке фланцевий прохідний клапан з кованої нержавіючої сталі класу 150?

Він поєднує в собі кований корпус клапана з нержавіючої сталі з фланцевими кінцями класу 150 і дисковий механізм прохідного клапана. Він призначений для сумісних промислових рідин у межах заданого тиску, температури та матеріалів.
