Як триходовий кульовий кран L може покращити контроль потоку в системах промислових трубопроводів

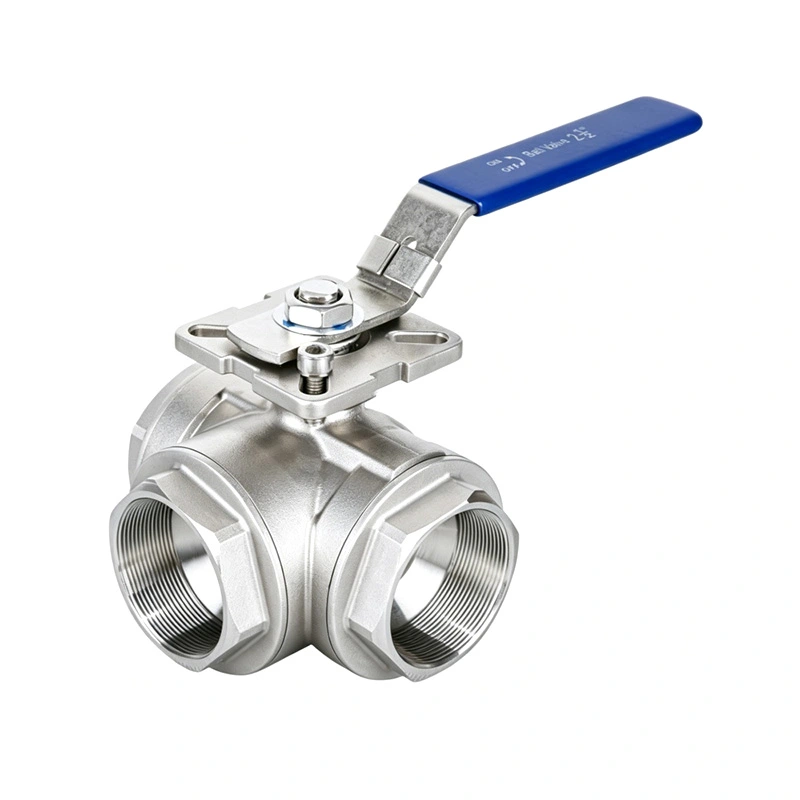

Шантайзабезпечує aТриходовий кульовий кран L Портпризначений для надійного перемикання потоку в промислових системах трубопроводів. Завдяки корпусу, що складається з трьох частин, подовженим кінцям, що зварюються встик, і варіантам конструкції з нержавіючої сталі, цей клапан допомагає інженерам керувати маршрутом рідини, спрощувати схеми трубопроводів і планувати технічне обслуговування в складних умовах експлуатації.

Триходовий кульовий кран з L-портом призначений для перенаправлення рідини між двома з’єднаними гілками трубопроводу. Його спеціально оброблена кулька створює L-подібний прохід, який вирівнюється з вибраними портами під час обертання ручки. На відміну від конструкції T-порту, який може підключати кілька портів одночасно залежно від його конфігурації, клапан L-порту в основному використовується для відведення потоку та вибору джерела. Вибір правильного клапана вимагає звернення уваги на орієнтацію порту, матеріали корпусу, сумісність сідла, значення тиску та температури та стандарти з’єднання. Цей посібник пояснює принцип роботи, основні переваги, промислове застосування та міркування щодо придбання триходових кульових кранів з L-портом, допомагаючи інженерам, командам технічного обслуговування та промисловим покупцям приймати обґрунтовані рішення.

Зміст

• Що таке триходовий кульовий клапан L?
• Як працює триходовий кульовий кран L-порту?
• L-Port проти T-Port: у чому різниця?
• Які основні переваги?
• Де використовуються кульові крани L-Port?
• Як вибрати правильний клапан
• Технічні характеристики для перегляду
• Рекомендації щодо встановлення та обслуговування
• Часті запитання
• Висновок: прийняття правильного рішення щодо керування потоком

Що таке триходовий кульовий клапан L?

Триходовий кульовий кран - це механічний пристрій для регулювання потоку з трьома портами та обертовою кулькою всередині корпусу. Внутрішній прохід визначає, які порти спілкуються під час роботи клапана. У конфігурації L-порту канал нагадує букву L, що дозволяє клапану направляти рідину між вибраними з’єднаннями.

Наприклад, трубопровід може мати одне загальне з'єднання і два альтернативних виходу. Клапан може спрямовувати рідину, що надходить до першого випуску, або перемикати її на другий вихід, залежно від внутрішнього проходу та положення ручки. Невикористану гілку ізольовано в призначеному робочому положенні, якщо конструкція клапана підтримує це розташування.

Продукт Shangtai поєднує цей принцип маршрутизації потоку з корпусом, що складається з трьох частин, і розширеними кінцями, звареними встик. Додаткова довжина зварювального кінця забезпечує робочий простір для монтажу трубопроводу та може бути корисною в ізольованих або заглиблених трубопроводах, де зазначена конструкція вимагає додаткового зазору.

Загальні міркування щодо будівництва включають:

• Корпус клапана:Нержавіюча сталь або інші визначені матеріали, вибрані відповідно до застосування.
• М'яч і ніжка:Компоненти, що відповідають за спрямування потоку і передачу робочого моменту.
• Сидіння та ущільнення:Деталі, які підтримують ефективність герметизації за вказаних умов експлуатації.
• Підключення:Зварні встик, різьбові або інші конфігурації в залежності від обраної моделі.
• Механізм роботи:Ручна ручка або сумісний привод, якщо доступний.

Остаточну конфігурацію слід завжди перевіряти на відповідність затвердженим виробником кресленням і технічній документації.

Як працює триходовий кульовий кран L-порту?

Клапан працює шляхом обертання спеціально просвердленої кульки в корпусі клапана. Коли кульовий канал збігається з двома вибраними портами, рідина може рухатися між цими з’єднаннями. Зміна орієнтації м’яча змінює доступний шлях потоку.

У типовій системі відхилення робоча послідовність включає такі умови:

1. Перша позиція потоку:Загальний порт підключається до однієї обраної гілки, дозволяючи рідині слідувати першим маршрутом.
2. Операція перемикання:Оператор повертає рукоятку відповідно до інструкції з експлуатації виробника.
3. Друга позиція потоку:Внутрішній канал вирівнюється з альтернативною гілкою, перенаправляючи рідину.
4. Положення ізоляції, якщо проектується:Деякі конфігурації L-порту забезпечують положення, яке блокує всі три порти. Цю можливість необхідно перевірити для конкретного клапана.

Нумерація портів, орієнтація рукоятки, кут повороту та доступні позиції зупинки відрізняються в залежності від конструкції. Таким чином, оператори ніколи не повинні припускати, що конкретний напрям ручки завжди відповідає тому самому шляху потоку.

Перед введенням в експлуатацію перегляньте схему потоку клапана та підтвердьте заплановані з’єднання для кожного дозволеного робочого положення. Це особливо важливо в автоматизованих системах, де неправильна послідовність приводу може перервати виробництво або відправити рідину в непередбачене місце призначення.

L-Port проти T-Port: у чому різниця?

Хоча в обох конструкціях використовуються три порти, їхні внутрішні кульові канали служать різним цілям. Вибір між ними залежить насамперед від того, чи потрібно системі перемикати потік між гілками або з'єднувати кілька шляхів для змішування та розподілу.

Таблиця описує загальні принципи конструкції, а не гарантує послідовність роботи кожного клапана. Виробники можуть запропонувати різні розташування м’яча, конфігурацію сидіння та положення зупинки.

Для застосувань, де два джерела рідини повинні залишатися розділеними, L-подібна конструкція може підійти, якщо її затверджена схема потоку підтверджує необхідну ізоляцію. Якщо необхідний одночасний зв’язок між декількома портами, T-порт може бути більш придатним.

Щоб отримати додаткову інформацію, перегляньте інформацію виробника про триходовий кульовий кран з L-портом, перш ніж зробити остаточний вибір.

Які основні переваги?

1. Гнучка маршрутизація потоку

L-портовий клапан дозволяє операторам перемикатися між призначеними гілками трубопроводу без встановлення окремих клапанів у кожній точці перемикання. Це може спростити розташування обладнання, що використовується для передачі рідини, вибору джерела та маршрутизації процесу.

2. Ефективна конструкція трубопроводу

Об’єднання кількох потокових з’єднань в одному корпусі клапана може зменшити кількість окремих компонентів, необхідних у відповідних установках. Менша кількість компонентів також може означати менше точок підключення, які потребують перевірки, хоча загальна конструкція системи визначає фактичну економію.

3. Варіанти матеріалів з нержавіючої сталі

Конструкція з нержавіючої сталі може забезпечити корисну корозійну стійкість у сумісних промислових середовищах. Відповідний клас залежить від технологічного середовища, концентрації хлоридів, хімічних засобів для чищення, температури та інших умов експлуатації. Вибір матеріалу має базуватися на перевіреній сумісності, а не на припущенні, що всі нержавіючі сталі мають однакові характеристики.

4. Доступ до технічного обслуговування через трикомпонентну конструкцію

Корпус із трьох частин може зробити внутрішню перевірку та обслуговування зручнішими, оскільки клапан можна розібрати відповідно до процедур виробника. Після того, як трубопровід був ізольований, скинутий тиск, опорожнити та зробити його безпечним, кваліфікований персонал з технічного обслуговування може перевірити справні компоненти та замінити сумісні сідла або ущільнення, якщо це необхідно.

5. Подовжені кінці під зварювання встик для спеціальних установок

Подовжені зварювані встик кінці можуть забезпечити додатковий зазор під час зварювання трубопроводів, особливо в схемах, що включають ізоляцію або заглиблені трубопроводи. Правильна установка залишається важливою: процедури зварювання повинні контролювати надходження тепла, щоб уникнути пошкодження сідла, ущільнювачів або інших чутливих до температури внутрішніх компонентів.

Де використовуються кульові крани L-Port?

Здатність перенаправляти потік робить цю конфігурацію клапана корисною в кількох галузях промисловості. Його придатність залежить від технологічного середовища, тиску, температури, розташування з’єднань і необхідної продуктивності відключення.

• Нафтохімічна обробка:Перемикання сумісних потоків процесів між призначеними гілками конвеєра.
• Нафтогазові системи:Вибір альтернативних маршрутів потоку в програмах, де допустимі номінальний тиск клапана та сумісність матеріалів.
• Теплоенергетичні системи:Перенаправлення сумісних рідин між технологічними контурами або з’єднаннями обладнання.
• Підготовка води:Перемикання потоків води між обраними очисними лініями або гілками системи.
• Промислове обладнання:Зміна маршруту подачі рідини для підтримки різних режимів роботи або технічного обслуговування.

Наприклад, водоочисна установка може використовувати L-подібний клапан для вибору між двома призначеними маршрутами потоку. Під час проектування системи інженери повинні перевірити карту портів, передбачуваний стан ізоляції та наслідки зміни шляху потоку перед введенням клапана в експлуатацію.

Не кожен триходовий кульовий кран підходить для кожної рідини або умов експлуатації. Абразивні частинки, в'язкі середовища, корозійні хімікати, високий перепад тиску та підвищені температури можуть вплинути на термін служби сідла та ефективність ущільнення. Клапан слід вибирати для фактичного обслуговування, а не лише для назви галузі.

Як вибрати правильний клапан

Придбання триходового кульового крана передбачає не тільки відповідність номінального діаметра труби. Надійний процес вибору повинен починатися з необхідної функції потоку і продовжуватися через сумісність матеріалів, механічні характеристики, розміри установки та вимоги до обслуговування.

1. Визначте необхідну схему потоку

Визначте загальний порт, альтернативні гілки та кожну необхідну робочу позицію. Отримайте блок-схему виробника, щоб перевірити, які порти підключені, а які ізольовані в кожній позиції.

2. Підтвердьте вимоги до тиску та температури

Перевірте номінальний робочий тиск при фактичній робочій температурі. Значення тиску можуть змінюватися залежно від температури та вибору матеріалу, тому максимальне значення тиску ніколи не слід розглядати незалежно від зазначених умов.

3. Виберіть сумісний корпус і ущільнювальні матеріали

Порівняйте технологічне середовище із запропонованими матеріалами корпусу, кулі, штока, сідла та ущільнення. Сидіння на основі PTFE та варіанти з посиленого PTFE мають різні механічні та термічні характеристики. Хімічну сумісність і допустимий діапазон експлуатації виробника слід підтверджувати для кожного застосування.

4. Перевірте стандарт підключення

Перевірте вказаний тип з’єднання, розміри та відповідний стандарт. Для установок зі зварюванням устик перегляньте підготовку кінців і креслення з розмірами. Різьбові та зварні з’єднання не є взаємозамінними без належного спроектованого трубопроводу.

5. Виберіть ручну або автоматичну роботу

Для випадкових змін маршруту може бути достатньо ручної ручки. Якщо потрібне часте перемикання або дистанційне керування, запитайте, чи доступний сумісний пневматичний або електричний привод. Перевірте робочий крутний момент, необхідний хід, зворотний зв’язок положення та бажану реакцію під час збою живлення або подачі повітря.

6. Оцініть потреби в інспекції та документації

Для критично важливих послуг уточніть ідентифікацію матеріалу, документацію випробування тиском, перевірку розмірів, відстеження та будь-які вимоги до приймання, що стосуються конкретного проекту. Ці записи допомагають групам із закупівель та інженерам перевірити відповідність поставленого клапана затвердженій специфікації.

Технічні характеристики для перегляду

Опублікована Shangtai інформація про продукцію є корисною відправною точкою для оцінки триходового кульового крана L-порту з корпусом із трьох частин і розширеними кінцями, звареними встик. Наведені нижче значення описують конфігурацію продукту, на яку посилається, і повинні бути підтверджені цитатою та поточною затвердженою таблицею даних перед покупкою.

Ці цифри не є універсальними для всіх L-портових клапанів. На сторінці продукту також обговорюються альтернативні матеріали та конфігурації ущільнень. Покупці повинні вимагати останній технічний малюнок і письмове підтвердження діапазону тиску та температури, деталей з’єднання та складу матеріалу для свого замовлення.

Рекомендації щодо встановлення та обслуговування

Правильне встановлення та планове технічне обслуговування допомагають зберегти продуктивність клапана та зменшити час простою, якого можна уникнути. Наступні практики корисні для команд проектування, введення в експлуатацію та технічного обслуговування.

• Перевірте перед установкою:Перевірте корпус клапана, зварні кінці, робочий механізм і захисну упаковку на наявність пошкоджень або забруднення.
• Перевірте напрямок потоку:Перед підключенням клапана порівняйте фактичне розташування портів із затвердженою схемою трубопроводу.
• Використовуйте відповідні процедури зварювання:Для конструкцій із стиковим зварюванням дотримуйтеся кваліфікованих процедур і контролюйте тепловіддачу відповідно до інструкцій виробника.
• Перевірте послідовність дій:Якщо це безпечно та доречно, перевірте положення рукоятки та вказівки шляху потоку перед введенням технологічного середовища.
• Запобігайте небезпечному обслуговуванню:Ізолюйте клапан, скиньте тиск, злийте небезпечний вміст і дотримуйтесь процедур блокування та безпеки перед розбиранням.
• Перевірте сидіння та ущільнення:Перевіряйте зношеність, хімічні пошкодження, протікання та проблеми з експлуатацією через інтервали, що відповідають службі.
• Ведіть технічний облік:Документуйте перевірки, заміни, результати випробувань і будь-які зміни умов експлуатації.

Кульові крани, як правило, призначені для роботи в режимі «відключення-вимкнення» та маршрутизації потоку, а не для безперервного дроселювання, якщо виробник спеціально не схвалить це завдання. Експлуатація клапана в невідповідному частково відкритому положенні за певних умов може збільшити турбулентність, ерозію або пошкодження сідла.

Часті запитання

1. Яка основна функція триходового кульового клапана L?

Його основною функцією є перенаправлення рідини між обраними гілками трубопроводу. Г-подібний прохід усередині кульки з’єднує призначені отвори відповідно до орієнтації клапана. Щоб підтвердити точну робочу послідовність і здатність ізоляції, слід ознайомитися із затвердженою технологічною схемою.

2. Яка різниця між L-портом і Т-портом кульовий кран?

Конструкція L-порту в основному використовується для перемикання потоку або перенаправлення між вибраними портами. Конструкція T-порту пропонує додаткові шаблони підключення та може дозволити всім трьом портам обмінюватися даними одночасно. Правильний варіант залежить від необхідної функції процесу та конфігурації порту виробника.

3. Чи може L-портовий триходовий кульовий кран повністю перекрити потік?

У деяких конструкціях L-порту всі порти закриті, а інші мають інші робочі механізми. Повна ізоляція повинна бути підтверджена схемою потоку конкретного клапана та характеристиками ущільнення. Якщо ізоляція є критичною для безпеки, перевірте необхідну ефективність витоку та чи потрібне додаткове ізоляційне обладнання.

4. Які матеріали підходять для L-портового кульового крана?

Вибір матеріалу залежить від рідини, впливу корозії, тиску, температури та вимог до очищення. Марки нержавіючої сталі, такі як 304 або 316, можуть підходити для багатьох застосувань, тоді як сидіння на основі PTFE або посилені сидіння можуть підходити для певних послуг. Повну комбінацію змоченого матеріалу необхідно перевірити на сумісність.

5. Яка інформація потрібна для запиту пропозиції?

Укажіть номінальний розмір клапана, необхідне розташування портів, тип з’єднання, тиск і температурні умови, технологічне середовище, бажані матеріали, кількість і метод роботи. Креслення трубопроводу, необхідна послідовність потоку та специфічні для проекту вимоги до перевірки можуть допомогти постачальнику підтвердити відповідну конфігурацію.

6. Навіщо розглядати трикомпонентний клапан із розширеними кінцями, звареними встик?

Конструкція з трьох частин може спростити доступ до обслуговуваних внутрішніх компонентів за умови дотримання процедури технічного обслуговування виробника. Подовжені кінці під зварювання встик можуть забезпечити додатковий зазор для зварювання та можуть відповідати певним ізольованим або заглибленим трубопроводам. Перед замовленням необхідно перевірити розміри та спосіб встановлення.

Висновок: прийняття правильного рішення щодо керування потоком

Триходовий кульовий кран з проходом L-порту може стати практичним рішенням для перемикання рідини між призначеними гілками трубопроводу. Його ефективність залежить від вибору правильного розташування портів, перевірки обмежень тиску та температури, вибору сумісних матеріалів і забезпечення відповідності робочих положень клапана вимогам процесу. Конструкційні деталі, такі як корпус, що складається з трьох частин, і подовжені кінці, зварені встик, також можуть впливати на планування встановлення та довгострокове обслуговування.

Шантай пропонує інформацію про продукт і параметри конфігурації для підтримки вибору промислової арматури. Якщо ви порівнюєте конструкції L-порту, плануєте нову систему трубопроводів або замінюєте існуючий клапан, перегляньте специфікації триходового кульового крана L-порту та підготуйте свої експлуатаційні вимоги перед розміщенням замовлення. Зв’яжіться з нашою командою, щоб обговорити вашу заявку, підтвердити технічні деталі та подати запит на відповідну пропозицію. Будь ласказв'яжіться з намисьогодні, щоб дослідити клапанні рішення, адаптовані до ваших промислових потреб у регулюванні потоку.
